7
F

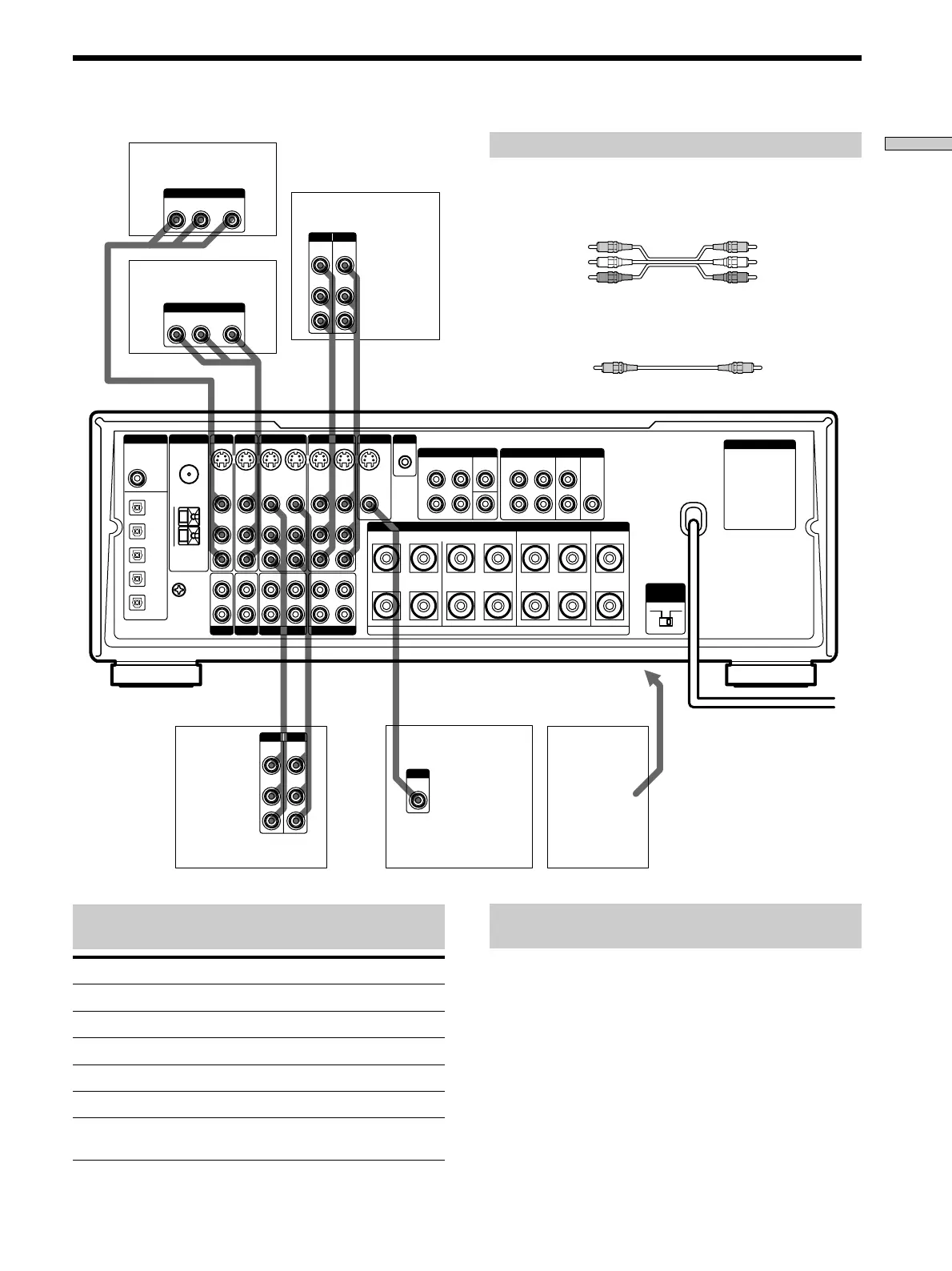

Raccordement des appareils
Raccordement d’appareils vidéo
Prises pour le raccordement des appareils
vidéo
Branchez Sur
un téléviseur ou lecteur LD les prises TV/LD
un magnétoscope les prises VIDEO 1
un second magnétoscope les prises VIDEO 2
un lecteur DVD les prises DVD
un moniteur TV la prise MONITOR VIDEO OUT
un camescope ou une les prises VIDEO 3 INPUT du
console vidéo panneau avant
Cordons nécessaires
Cordons audio/vidéo (non fournis)
Lorsque vous raccordez des appareils, veillez à insérer les fiches
dans les prises de même couleur.
Cordon vidéo pour le raccordement d’un moniteur TV (non
fourni)
Jaune
Rouge (D/audio)
Jaune (vidéo)
Blanc (G/audio)
Rouge (D/audio)
Jaune (vidéo)
Blanc (G/audio)
Jaune
Camescope
ou console
vidéo
Téléviseur ou Lecteur
LD
Lecteur DVD
Magnétoscope
au panneau
avant
Magnétoscope
Moniteur TV
Remarque sur le raccordement des
appareils vidéo
Vous pouvez raccorder les prises de sortie audio du
téléviseur aux prises TV/LD AUDIO IN de l’ampli-tuner
pour appliquer les effets sonores au son du téléviseur.
Dans ce cas, ne reliez pas la prise de sortie vidéo du
téléviseur à la prise TV/LD VIDEO IN de l’ampli-tuner. Si
vous raccordez un tuner TV autonome, reliez les prises de
sortie audio et vidéo de l’ampli-tuner de la façon indiquée
ci-dessus.
z
Si vous utilisez les prises S-vidéo au lieu des prises vidéo
Le moniteur doit aussi être raccordé par la prise S-vidéo. Les
signaux S-vidéo sont transmis par un bus indépendant des
signaux vidéo et ne seront pas fournis par les prises vidéo.
IN OUT
IN OUT
ç
ç
ç
ç
VIDEO
OUT
R
VIDEO
IN
AUDIO
OUT
AUDIO
IN
INPUT OUTPUT
L
VIDEO
OUT
R
VIDEO
IN
AUDIO
OUT
AUDIO
IN
INPUT OUTPUT
L
RL
AUDIO OUT VIDEO
OUT
OUTPUT
RL
AUDIO OUT VIDEO
OUT
OUTPUT
VIDEO
IN
INPUT
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1
MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN
REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
