Raccordement des appareils
Antenne fil FM
(fournie)
Antenne cadre AM
(fournie)

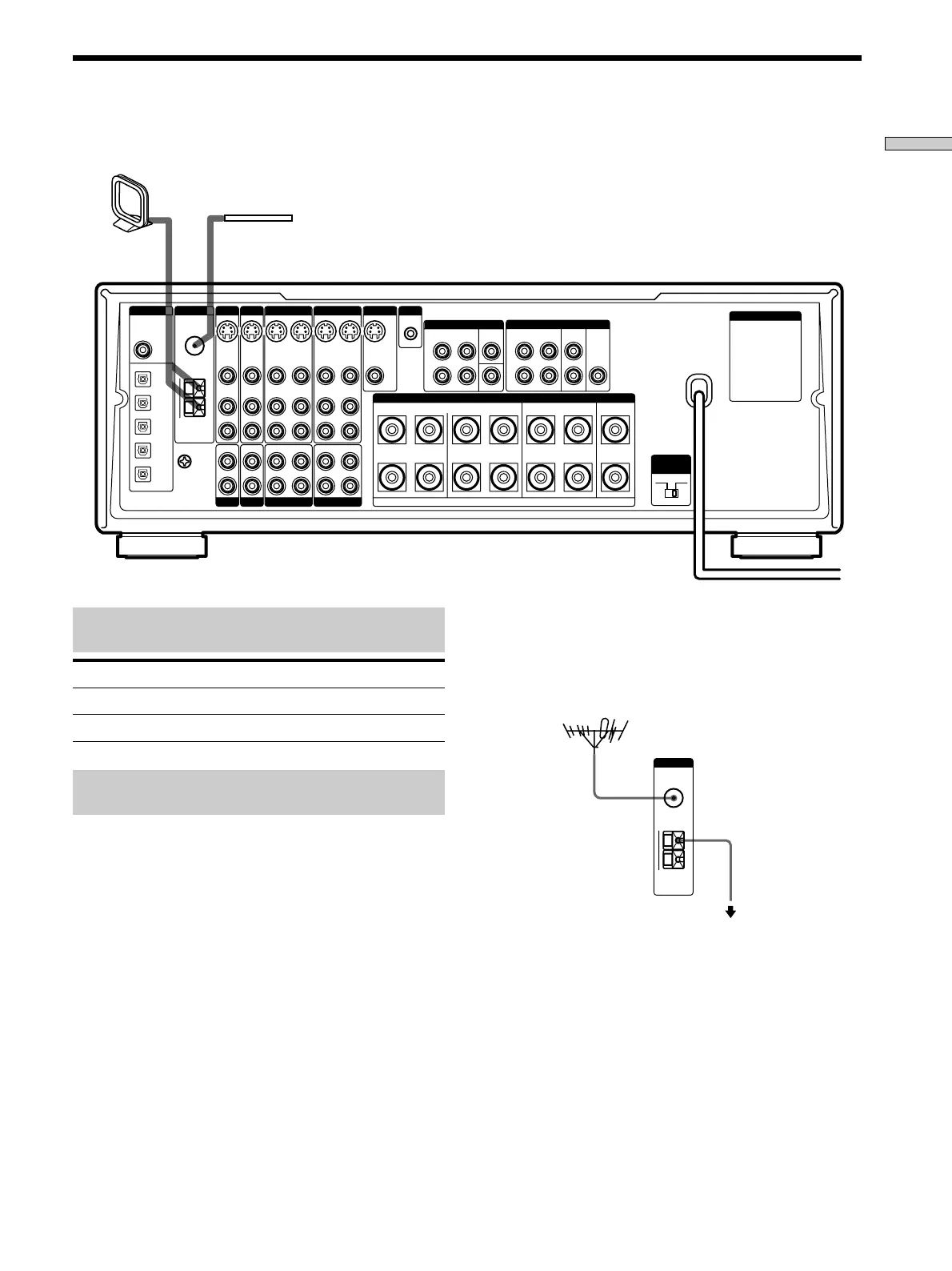

Raccordement des antennes
Bornes pour le raccordement des
antennes
Branchez Sur
l’antenne cadre AM les bornes AM
l’antenne fil FM la borne FM 75Ω COAXIAL
Remarques sur le raccordement des
antennes
• Pour éviter tout bourdonnement, éloignez l’antenne
cadre AM de l’ampli-tuner et des autres appareils.
• Déroulez entièrement l’antenne fil FM.
• Après avoir raccordé l’antenne fil FM, fixez-la dans la
mesure du possible à l’horizontale.
z
Si la réception FM est de mauvaise qualité
Raccordez un câble coaxial de 75 ohms (non fourni) pour
raccorder l’ampli-tuner à une antenne FM extérieure, comme
indiqué ci-dessous.
Important
Si vous raccordez l’ampli-tuner à une antenne extérieure,
veillez à la mettre à la terre, par mesure de protection
contre la foudre. Afin d’éviter tout risque d’explosion, ne
raccordez pas le fil de terre à un tuyau de gaz.
Remarque
N’utilisez pas la borne SIGNAL GND y pour la mise à la terre de
l’ampli-tuner.
A la terre
Antenne extérieure FM
Ampli-tuner
Fil de terre
(non fourni)
AM
y
ANTENNA
FM
75Ω
COAXIAL
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1 MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
L
R
FRONT REAR CENTER
5.1 INPUT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
WOOFER
