5
S

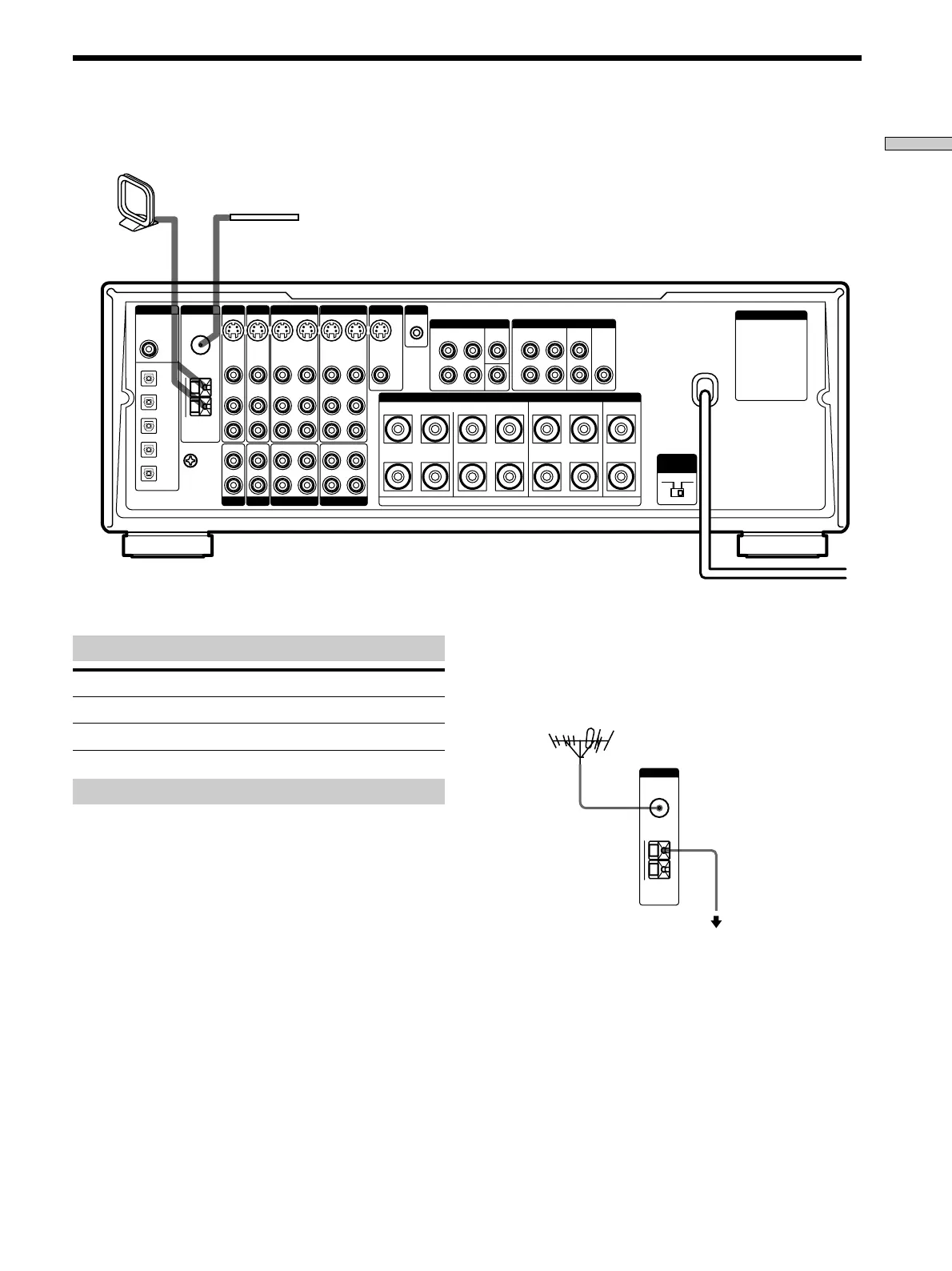

Anslutningarna
Jordledning
(tillval)
FM-trådantenn
(medföljer)
AM-ramantenn
(medföljer)
z
När kvaliteten vid FM-mottagning är dålig
Använd en 75 ohms koaxialkabel (tillval) för att ansluta receivern
till en FM-utomhusantenn enligt nedanstående:
Viktigt!
När en utomhusantenn ansluts till receivern, skall den
jordas mot åsknedslag. Jorda inte jordledningen till ett
gasrör. Det kan resultera i risk för explosion.
OBS!
Anslut inte jordledningen till jorduttaget SIGNAL GND y på
receivern.
Antenningångar
Anslut till
AM-ramantennen AM-ingångarna
FM-trådantennen FM 75Ω COAXIAL-ingången
Att observera angående anslutningarna
• Dra AM-antennledningen på längre avstånd från
receivern och ljud/videoprodukterna.
• Se till att FM-trådantennen ligger helt rak.
• Anslut FM-trådantennen och dra den horisontellt.
Anslutning av antenner
till jordningspunkt
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1
MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN
REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
L
R
FRONT REAR CENTER
5.1 INPUT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
WOOFER
Receiver
FM-utomhusantenn
