Aansluiten van de apparatuur
AC-3 RF
OUT
VIDEO OUT
PHONES
SPEAKERS
A
OFF
A
+
B
B
0
1
0
SHIFT FM/AM
– +
PRESET TUNING
MEMORY FM MODE
TUNING/
– PTY SELECT +
LRVIDEO AUDIOS-VIDEO
PTY EON
INPUT
MODE
VIDEO 3
INPUT
EQUALIZER SOUND FIELD
GENRE MODE
CURSOR
MODE
SET UP
V
bB
v
PHONO
SOUND FIELD
ON/OFF
TUNERCDMD/DATTAPETV/LDDVDVIDEO 3VIDEO 2
BASS BOOST
VIDEO 1
•
•
•
BALANCE
LR
SUR
INDEX
EQ
DISPLAY
MULTI CHANNEL DECODING
MODE FUNCTION MUTING
MASTER
VOLUME
5.1
INPUT
RDS
VIDEO
OUT
R
AUDIO
OUT
OUTPUT
L
DIGITAL
OPTICAL
OUTPUT
DIGITAL
COAXIAL
OUTPUT
VIDEO
OUT
R
AUDIO
OUT
OUTPUT
L
DIGITAL
OPTICAL
OUTPUT
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1
MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN
REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
DVD videospeler* (e.d.)
Vereiste aansluitsnoeren
Optisch digitaal aansluitsnoer (niet bijgeleverd)
Coaxiaal digitaal aansluitsnoer (niet bijgeleverd)
Audio/video-aansluitsnoeren (niet bijgeleverd)
Sluit bij alle snoeren de stekkers van een bepaalde kleur
aan op de stekkerbussen met dezelfde kleur, op de
betreffende apparaten.
* Als uw DVD videospeler is voorzien van een COAXIAL OUTPUT
aansluiting, dient u geen optische verbindingen te maken. Sluit de
DVD videospeler in dat geval enkel op de DVD IN COAXIAL
aansluiting van de tuner/versterker aan.
U kunt de digitale uitgangsaansluitingen van uw DVD
videospeler of TV-toestel (enz.) verbinden met de digitale
ingangsaansluitingen van deze tuner/versterker, om thuis
te genieten van een indrukwekkend bioscoopgeluid met
meerkanaals Surround akoestiek. Om deze meerkanaals
Surround Sound op zijn best te horen, zijn er vijf gewone
luidsprekers nodig (twee voorluidsprekers, twee
achterluidsprekers en een middenluidspreker) plus een
speciale lagetonenluidspreker. Daarnaast kunt u tevens
een laserdisc-speler met een RF OUT stekkerbus
aansluiten via een RF demodulator, zoals de Sony
MOD-RF1 (niet bijgeleverd).

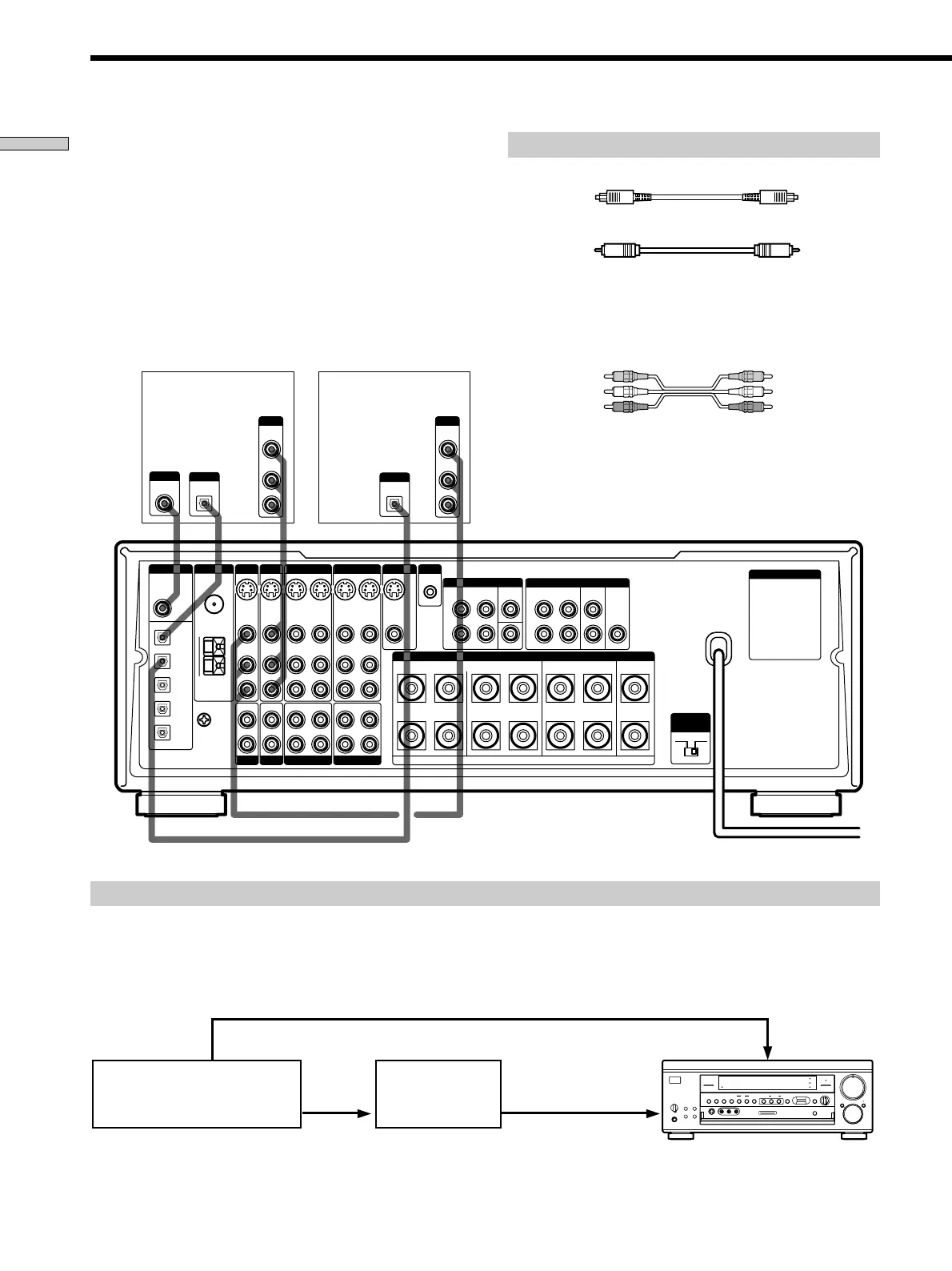

Aansluiten van digitale apparatuur
TV of laserdisc-speler
U kunt de AC-3 RF OUT stekkerbus van een laserdisc-speler niet rechtstreeks aansluiten op de digitale ingangen van deze
tuner/versterker. De RF uitgangssignalen moeten eerst worden omgezet in optische of coaxiale digitale signalen. Hiervoor
sluit u de laserdisc-speler aan op een RF demodulator en dan verbindt u de optische of coaxiale digitale uitgang van de RF
demodulator met de OPTICAL TV/LD IN of de COAXIAL DVD IN aansluiting van de tuner/versterker. Zie voor nadere
bijzonderheden over de AC-3 RF aansluitingen de gebruiksaanwijzing van de RF demodulator.
Voorbeeld voor het aansluiten van een laserdisc-speler via een RF demodulator
RF demodulatorLaserdisc-speler
zwart zwart
zwart zwart
Opmerking
Bij het aansluiten op de hierboven getoonde wijze dient u de INPUT MODE schakelaar ( 3 op blz. 23) handmatig in de juiste stand te
zetten. Dit apparaat kan niet naar behoren werken als de INPUT MODE schakelaar in de “AUTO” stand staat.
geel (video) geel (video)
wit (audio L) wit (audio L)
rood (audio R) rood (audio R)
DIGITAL
TV/LD IN
(OPTICAL) of
DVD IN (COAXIAL)
TV/LD
VIDEO IN of
DVD VIDEO IN
