10
F
Raccordement des appareils
Enceinte avant (D)
Lecteur DVD
Décodeur multicanaux, etc.
Raccordement à l’entrée 5.1
Bien que cet ampli-tuner contienne un décodeur
multicanaux, il est aussi équipé de prises 5.1 INPUT. Ces
liaisons vous permettent d’écouter des logiciels
multicanaux codés dans d’autres formats que Dolby
Digital (AC-3) et DTS. Si votre lecteur DVD est équipé de
prises 5.1 OUTPUT, vous pourrez les relier directement à
l’ampli-tuner pour bénéficier du son traité par le
décodeur multicanaux du lecteur DVD. Sinon, les prises
5.1 INPUT peuvent servir au raccordement d’un décodeur
multicanaux autonome.
Pour tirer le meilleur parti du son surround multicanaux,
il est nécessaire de raccorder cinq enceintes (deux
enceintes avant, deux enceintes arrière et une enceinte
centrale) et un caisson de grave. Reportez-vous au mode
d’emploi fourni avec le lecteur DVD, le décodeur
multicanaux, etc. pour les détails sur le raccordement à
l’entrée 5.1 voies.
Cordons nécessaires
Cordons audio (non fournis)
Deux pour les prises 5.1 INPUT FRONT et REAR
Blanc (G) Blanc (G)
Rouge (D) Rouge (D)
Cordons audio monophoniques (non fournis)
Deux pour les prises 5.1 INPUT CENTER et WOOFER
Noir Noir
Cordon vidéo (non fourni)
Un pour les prises DVD VIDEO IN (etc.)
Jaune Jaune
Remarque
Lorsque vous utilisez les liaisons décrites ci-dessous, réglez le
niveau des enceintes surround et du caisson de grave à partir du
lecteur DVD ou du décodeur multicanaux.

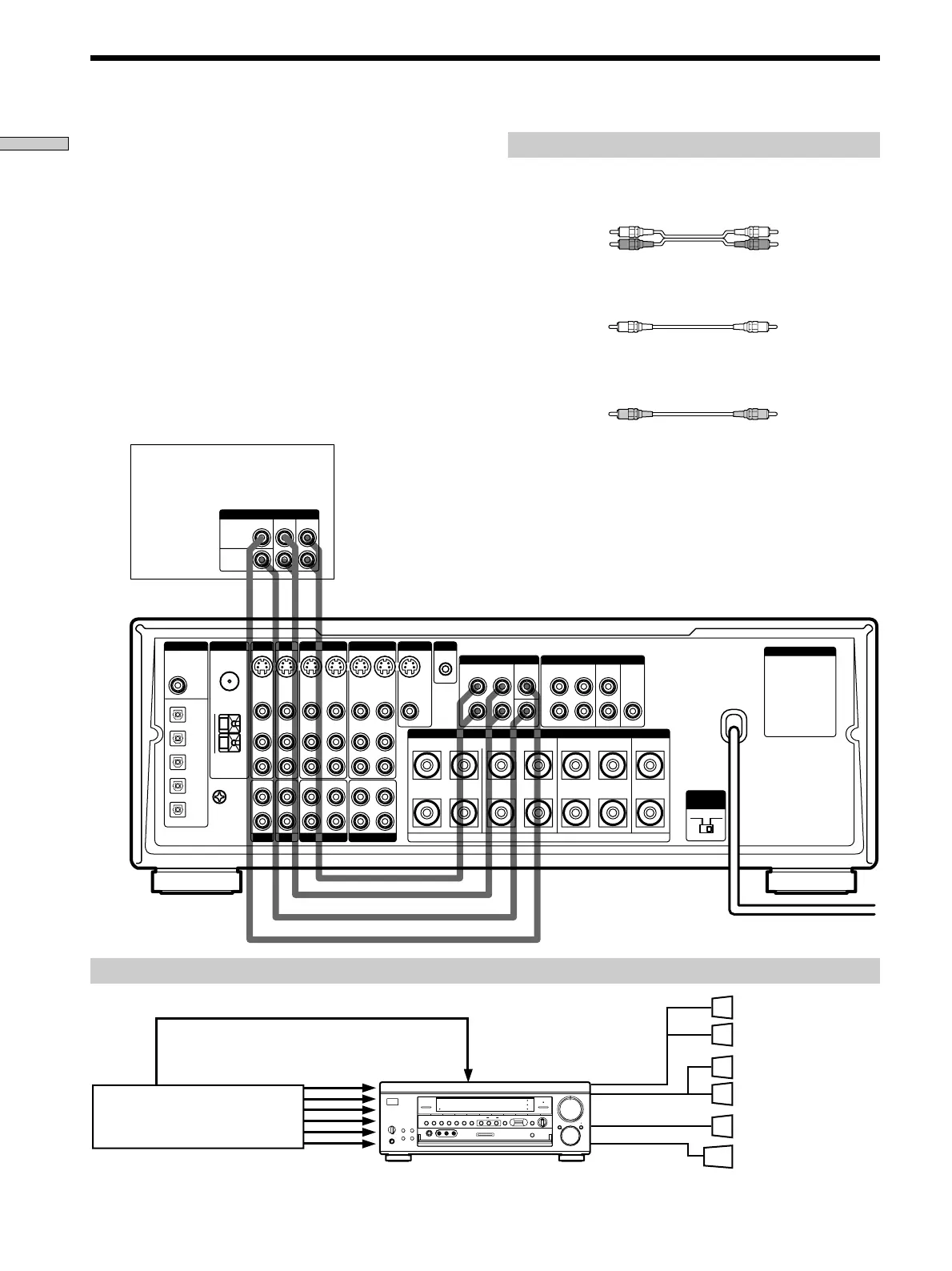

Exemple de raccordement d’un lecteur DVD aux prises 5.1 INPUT
Lecteur DVD
DVD
IN VIDEO etc.
Caisson de grave
amplifié
Enceinte avant (G)
Enceinte arrière (G)
Enceinte arrière (D)
Enceinte centrale
Remarque
Voir page 12 pour les détails sur le raccordement du système acoustique.
5.1 INPUT
VIDEO OUT
WOOFER
SPEAKERS
REAR/CENTER
SPEAKERS
FRONT
PHONES
SPEAKERS
A
OFF
A
+
B
B
0
1
0
SHIFT FM/AM
– +
PRESET TUNING
MEMORY FM MODE TUNING
LRVIDEO AUDIOS-VIDEO
–+
DIMMER SLEEP INPUT
MODE
VIDEO 3
INPUT
EQUALIZER SOUND FIELD
GENRE MODE
CURSOR
MODE
SET UP
V
bB
v
PHONO
SOUND FIELD
ON/OFF
TUNERCDMD/DATTAPETV/DBSDVD/LDVIDEO 3VIDEO 2
BASS BOOST
VIDEO 1
•
•
•
BALANCE
LR
SUR
INDEX
EQ
DISPLAY
MULTI CHANNEL DECODING
MODE FUNCTION MUTING
MASTER
VOLUME
BASS
BOOST
REAR
CENTER
WOOFER
5.1 OUTPUT
FRONT
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1
MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN
REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
