8
S
Anslutningarna
DVD-spelare* m. m.
Kablarna som krävs
Optisk, digital kabel (tillval)
Koaxial, digital kabel (tillval)
Ljud/videokablar (tillval)
Anslut de kodfärgade kontakterna till de in/utgångar som
kodats med samma färg.
* Gör ingen optisk anslutning av en DVD-spelare som har en koaxial
utgång (COAXIAL OUTPUT). Anslut i detta fall DVD-spelaren
endast till ingången DVD IN COAXIAL på receivern.
Anslut de digitala utgångarna på t. ex. en DVD-spelare
eller en tv-kanalväljare till de digitala ingångarna på
denna receiver för återgivning av digitalt, flerkanals
bioljud. Anslut fem högtalare (två främre, två bakre och
en centerhögtalare) och en separat lågbashögtalare för
optimal återgivning av det digitala, flerkanals filmljudet.
Använd en RF-demodulator som Sonys MOD-RF1 (tillval)
för att ansluta en laserskivspelare med utgången RF OUT.

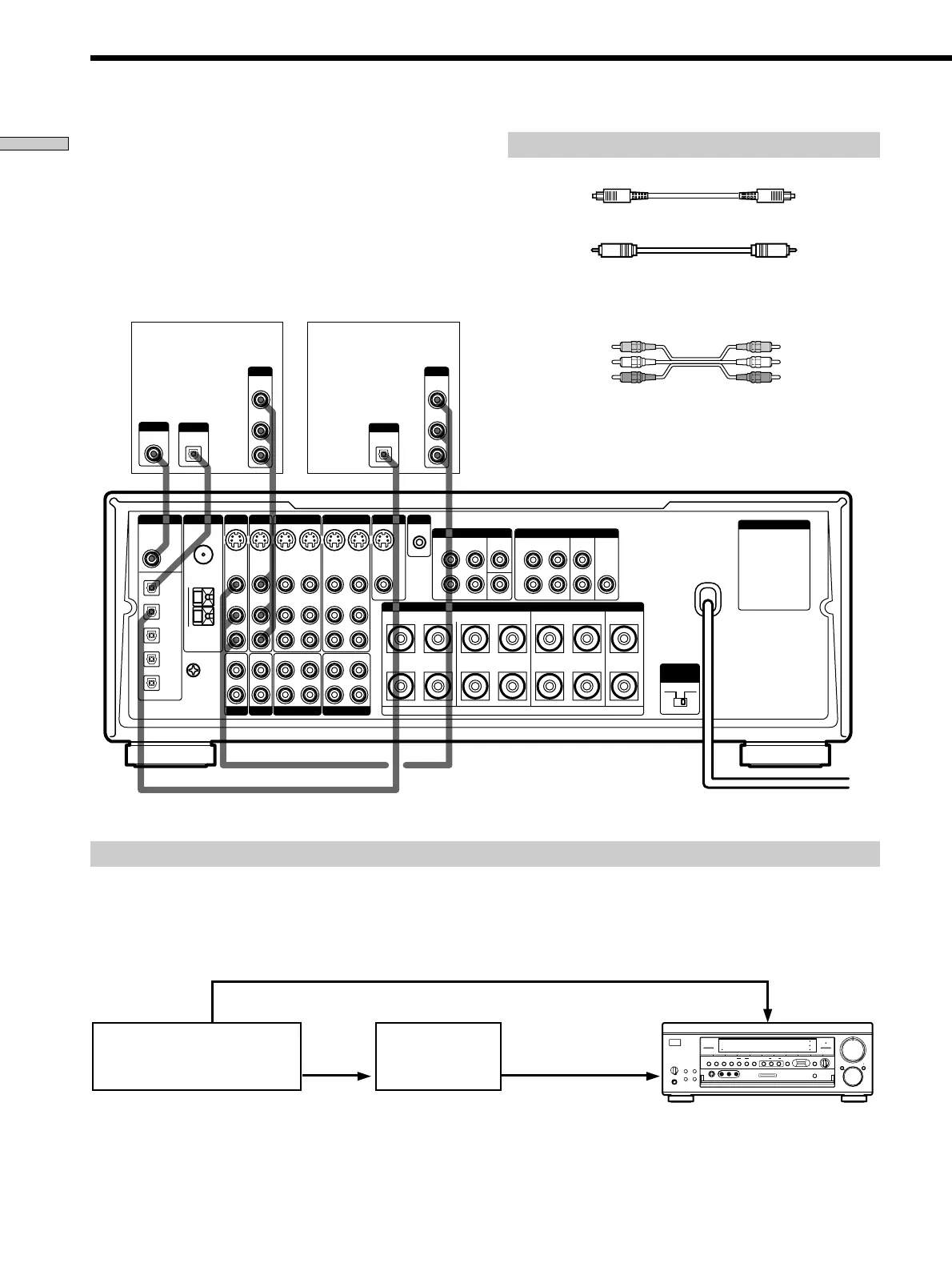

Anslutning av digitala produkter
Tv-kanalväljare eller
laserskivspelare
Observera att utgången AC-3 RF OUT på en laserskivspelare inte kan direktanslutas till en digital ingång på denna
receiver. Högfrekvenssignalen skall först konverteras till en optisk eller koaxial, digital signal. Anslut laserskivspelaren
först till en RF-demodulator och sedan den optiska eller koaxiala, digitala utgången på RF-demodulatorn till OPTICAL
TV/LD IN eller COAXIAL DVD IN på denna receiver. Vi hänvisar till bruksanvisningen som levereras med RF-
demodulatorn angående detaljer.
Exempel på anslutning av en laserskivspelare via en RF-demodulator
RF-demodulatorLaserskivspelare
Svart Svart
Svart Svart
Gul (video) Gul (video)
Vit (ljud, vänster) Vit (ljud,v änster)
Röd (ljud, höger) Röd (ljud, höger)
OBS!
När anslutningarna görs enligt ovanstående, tryck på INPUT MODE (3 på sid. 23) för att välja den rätta typen av insignalen enligt de
ingångar (den ingång) som den digitala produkten har anslutits till. Det kan uppstå fel om INPUT MODE får stå i läget AUTO.
AC-3 RF
OUT
VIDEO OUT
PHONES
SPEAKERS
A
OFF
A
+
B
B
0
1
0
SHIFT FM/AM
– +
PRESET TUNING
MEMORY FM MODE
TUNING/
– PTY SELECT +
LRVIDEO AUDIOS-VIDEO
PTY EON
INPUT
MODE
VIDEO 3
INPUT
EQUALIZER SOUND FIELD
GENRE MODE
CURSOR
MODE
SET UP
V
bB
v
PHONO
SOUND FIELD
ON/OFF
TUNERCDMD/DATTAPETV/LDDVDVIDEO 3VIDEO 2
BASS BOOST
VIDEO 1
•
•
•
BALANCE
LR
SUR
INDEX
EQ
DISPLAY
MULTI CHANNEL DECODING
MODE FUNCTION MUTING
MASTER
VOLUME
5.1
INPUT
RDS
VIDEO
OUT
R
AUDIO
OUT
OUTPUT
L
DIGITAL
OPTICAL
OUTPUT
DIGITAL
COAXIAL
OUTPUT
VIDEO
OUT
R
AUDIO
OUT
OUTPUT
L
DIGITAL
OPTICAL
OUTPUT
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1
MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN
REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
DIGITAL
TV/LD IN
(OPTICAL) eller
DVD IN (COAXIAL)
TV/LD
VIDEO IN eller
DVD VIDEO IN
