Anslutningarna
Video
till ingångarna på
framsidan
Att observera angående anslutningarna
Ljudutgångarna på en tv kan anslutas till ingångarna TV/
LD AUDIO IN på denna receiver för återgivning av tv-
ljudet som akustiskt flerkanalsljud. I detta fall skall inte
videoutgången på tv:n anslutas till ingången TV/LD
VIDEO IN på receivern. När en separat tv-kanalväljare
skall anslutas, skall den anslutas till ljud/
videoingångarna som visas på ovanstående illustration.
z
Anslutning till S-videoin/utgångarna, istället för till videoin/
utgångarna
I detta fall skall anslutning av tv:n också göras via S-videoin/
utgångarna. S-videokretsen är en separat krets från den vanliga
videokretsen. S-videosignalerna sänds inte ut via de vanliga
videoutgångarna.
In/utgångarna för anslutning av
videoprodukter
Anslut till
en tv-kanalväljare eller ingångarna TV/LD.
laserskivspelare
en video in/utgångarna VIDEO 1.
en andra video in/utgångarna VIDEO 2.
DVD-spelare ingångarna DVD.
en tv utgången MONITOR VIDEO
OUT.
en videokamera eller ingångarna VIDEO 3 INPUT på
ett tv-spel framsidan.
Kablarna som krävs
Ljud/videokablar (tillval)
Anslut de kodfärgade kontakterna till de in/utgångar som
kodats med samma färg.
Videokabel för anslutning av tv (tillval)

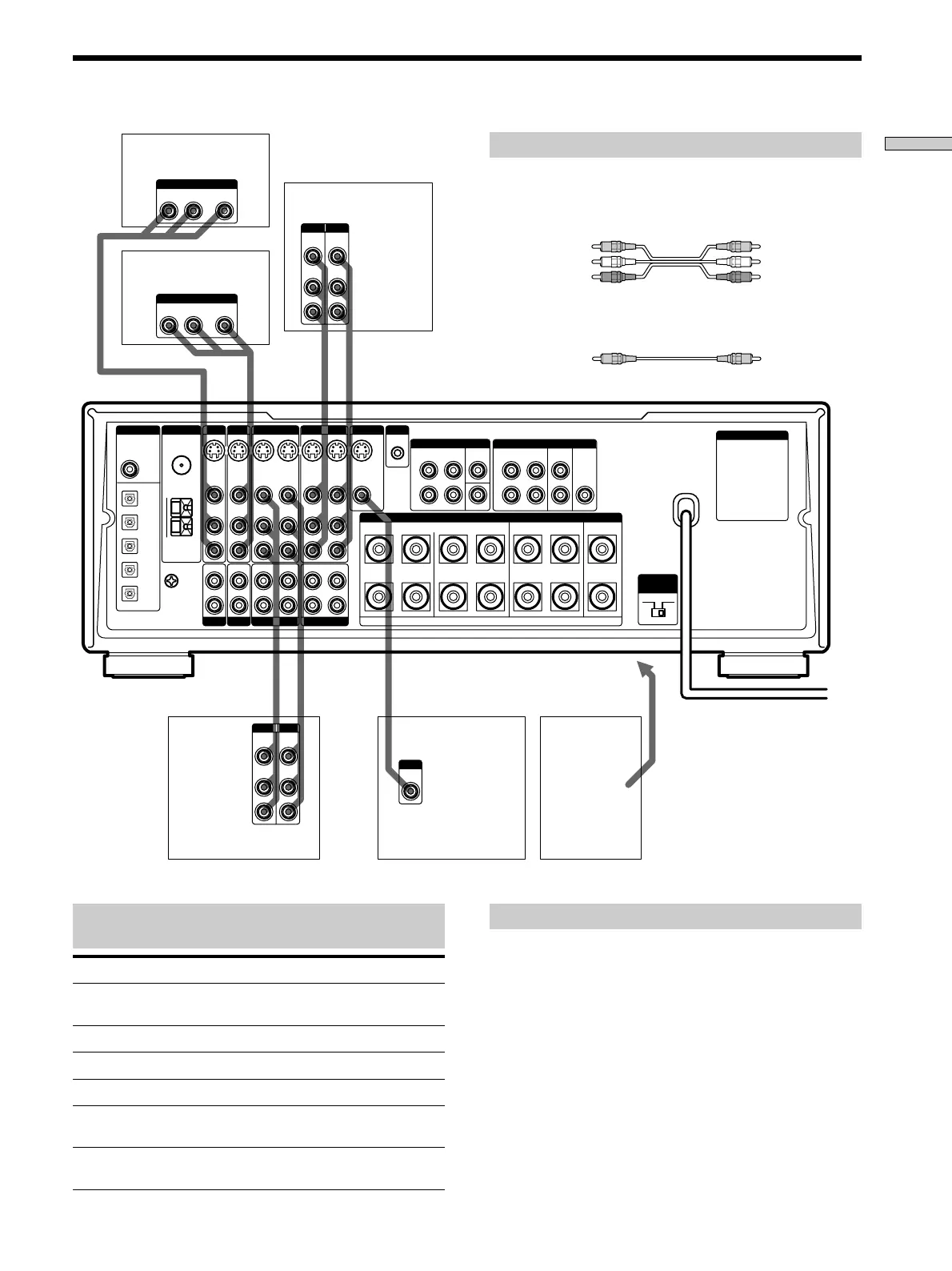

Anslutning av videoprodukter
Videokamera
eller tv-spel
Video Tv
Tv-kanalväljare eller
laserskivspelare
DVD-spelare
Gul Gul
Gul (video) Gul (video)
Vit (ljud, vänster) Vit (ljud, vänster)
Röd (ljud, höger) Röd (ljud, höger)
