Sony STR-DA50ES User Manual

6
F

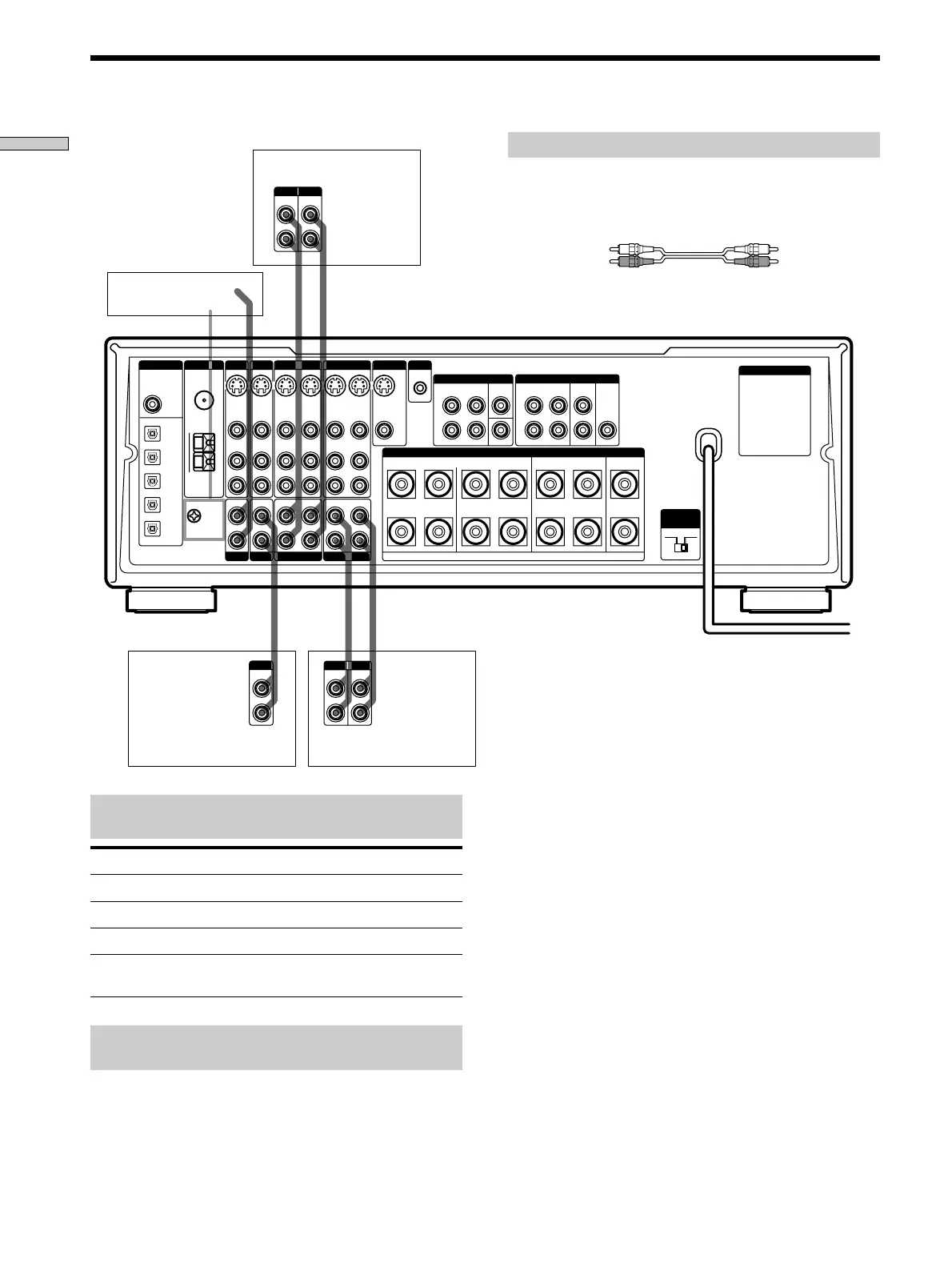

Raccordement des appareils
Raccordement d’appareils audio
Cordons nécessaires
Cordons audio (non fournis)
Lorsque vous raccordez des appareils, veillez à insérer les fiches
dans les prises de même couleur.
Prises pour le raccordement des appareils
audio
Branchez Sur
un tourne-disque les prises PHONO
un lecteur CD les prises CD
une platine à cassette les prises TAPE
une platine MD ou une les prises MD/DAT
platine DAT
Remarque sur le raccordement des
appareils audio
Si votre tourne-disque a un fil de terre, raccordez-le à la
borne SIGNAL GND y de l’ampli-tuner.
Rouge (D)
Blanc (G)
Rouge (D)
Blanc (G)
Platine à cassette
Platine MD/DAT
Tourne-disque
Lecteur CD
IN OUT
IN OUT
LINE
L
R
LINE
INPUT OUTPUT
LINE
L
R
LINE
INPUT OUTPUT
LINE
L
R
OUTPUT
ç
ç
ç
ç
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1 MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
