Aansluiten van de apparatuur
Netsnoer
Vereiste aansluitsnoeren
Control A1 aansluitsnoer (niet bijgeleverd)
zwart zwart
naar een stopcontact
Andere aansluitingen
S-LINK CONTROL A1 aansluiting
• Als u beschikt over een voor S-LINK CONTROL
A1 geschikte Sony CD-speler, cassettedeck of
minidisc-recorder
Gebruik een CONTROL A1 snoer (niet bijgeleverd) om
de S-LINK CTRL A1 stekkerbus van een CD-speler,
cassettedeck of minidisc-recorder te verbinden met de
S-LINK CTRL A1 stekkerbus van de tuner/versterker.
Zie voor nadere bijzonderheden de aparte handleiding
“CONTROL-A1 bedieningssysteem” en de
gebruiksaanwijzingen bijgeleverd bij uw CD-speler,
cassettedeck of minidisc-recorder.
Opmerking
Als u een CONTROL A1 verbinding maakt tussen de tuner/
versterker en een minidisc-recorder welke tevens op een
computer is aangesloten, mag u de tuner/versterker niet
bedienen terwijl de “Sony MD Editor” software wordt
gebruikt. Dit kan namelijk resulteren in een foutieve werking
van de apparatuur.
• Als u beschikt over een Sony CD-wisselaar met
een COMMAND MODE schakelaar
Als de COMMAND MODE schakelaar van uw CD-
wisselaar kan worden ingesteld op CD 1, CD 2 of CD 3,
zet deze dan in de “CD 1” stand en sluit de CD-
wisselaar aan op de CD ingangen van de tuner/
versterker.
Als u echter een Sony CD-wisselaar met VIDEO OUT
aansluitingen heeft, zet de COMMAND MODE
schakelaar dan in de “CD 2” stand en sluit de CD-
wisselaar aan op de VIDEO 2 ingangen van de tuner/
versterker.
Aansluiten van het netsnoer
Alvorens u de netsnoerstekker van deze tuner/versterker
in het stopcontact steekt:
• Sluit eerst alle luidsprekers op de tuner/versterker aan
(zie blz. 13).
• Draai de MASTER VOLUME regelaar geheel linksom in
de minimumstand (0).
Sluit de netsnoeren van uw audio/video-apparatuur aan
op een gewoon wandstopcontact.
Als u het netsnoer van een ander audio/video-apparaat
aansluit op de AC OUTLET netstroomuitgang achterop de
tuner/versterker, zal de tuner/versterker zorgen voor de
stroomvoorziening van de andere component(en), zodat u
de bijbehorende apparatuur allemaal tegelijk met de
tuner/versterker kunt in- en uitschakelen.
Waarschuwing
Let op dat het totale stroomverbruik van de apparatuur
aangesloten op de AC OUTLET netstroomuitgang achterop de
tuner/versterker het bij deze uitgang aangegeven vermogen niet
overschrijdt. Sluit op de netuitgang in geen geval huishoudelijke
apparatuur aan zoals een strijkijzer, een ventilator, een TV-toestel
of andere apparatuur met een hoog stroomverbruik.

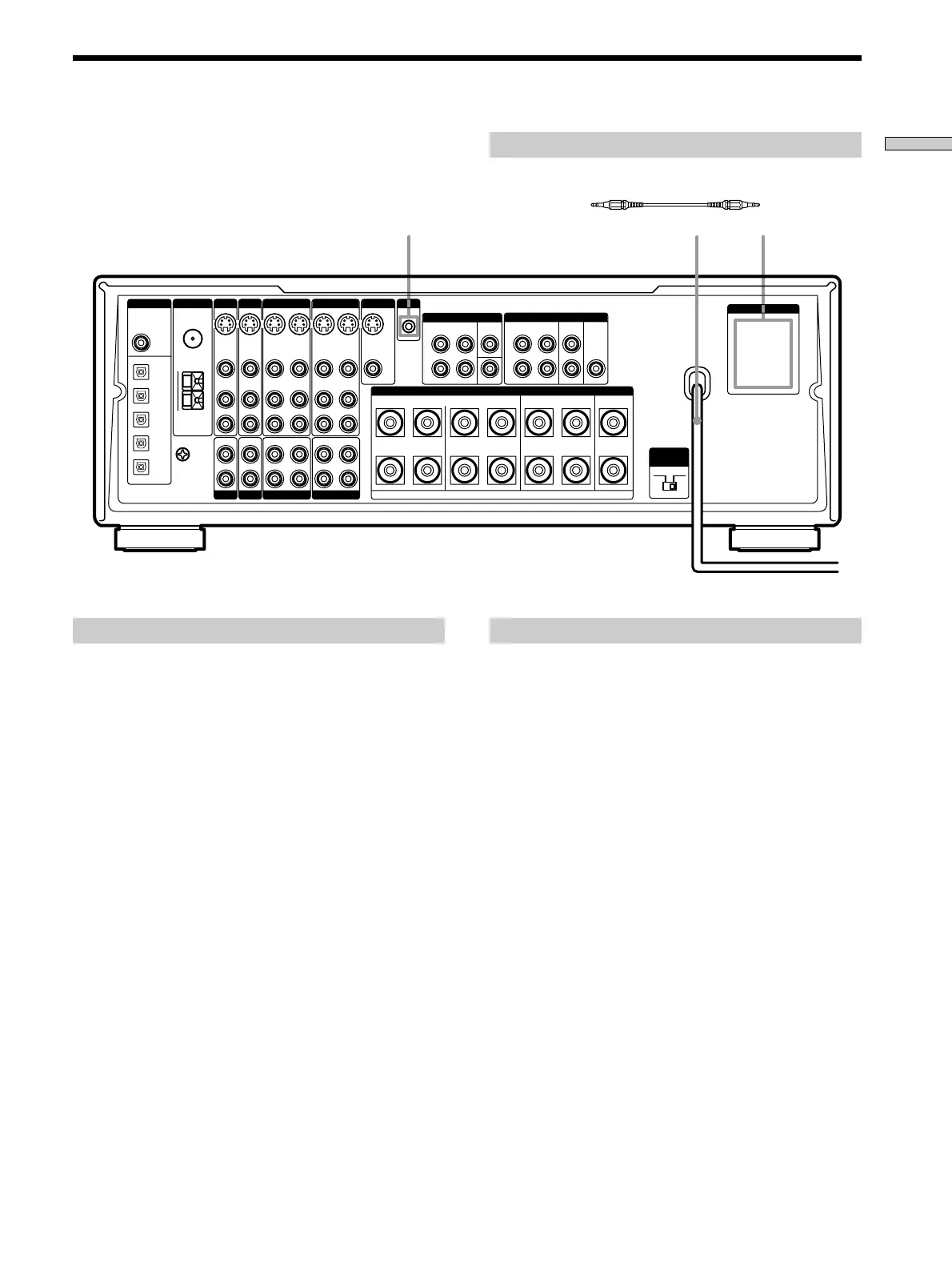

AC OUTLET*S-LINK CTRL A1
b
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1
MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN
REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
* De uitvoering, vorm en het aantal netuitgangen op het achterpaneel
van de tuner/versterker verschilt afhankelijk van de modelversie en
het land waar het apparaat wordt verkocht.
