11
F

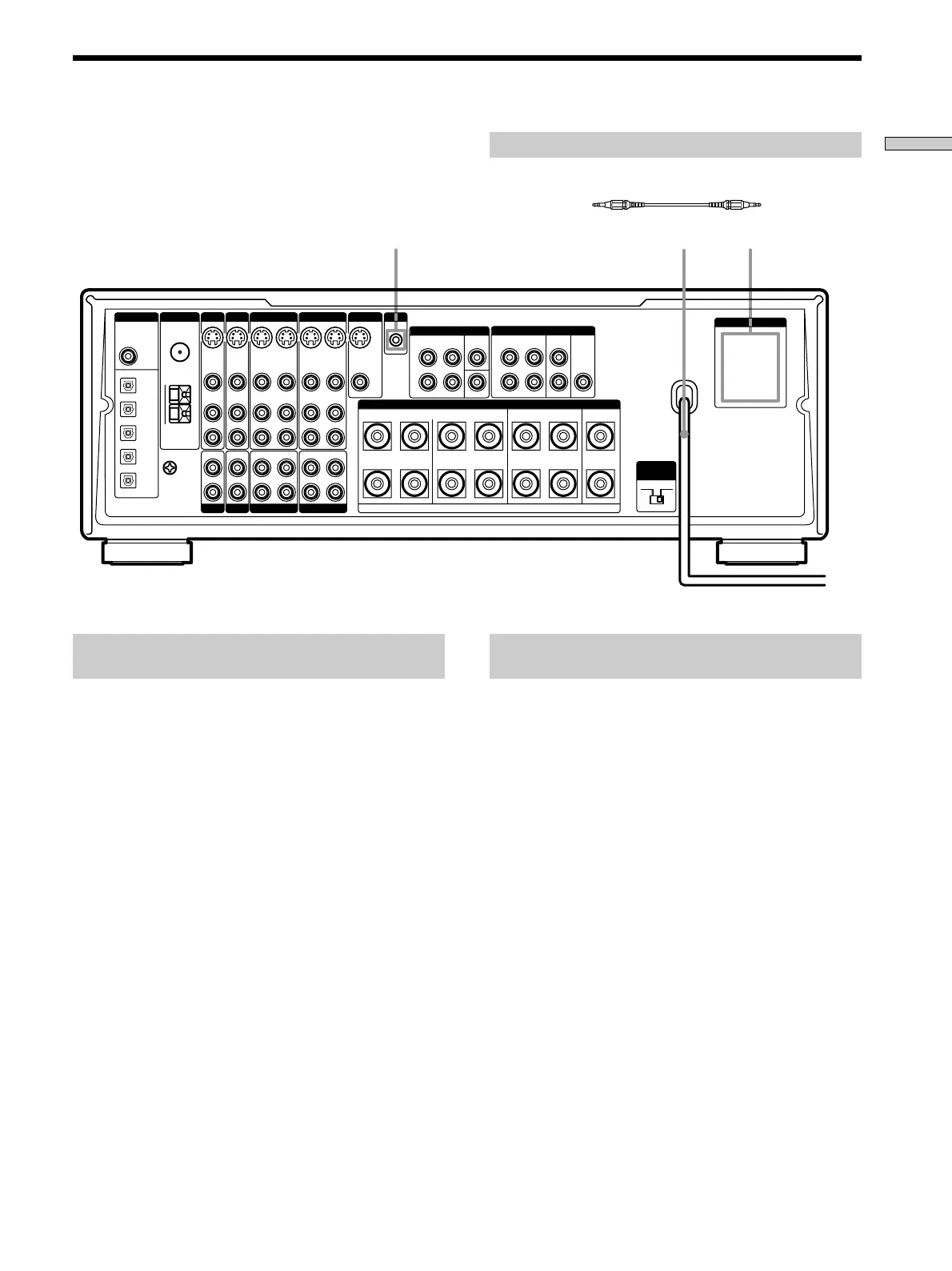

Raccordement des appareils
Autres raccordements
Cordons nécessaires
Cordon de liaison CONTROL A1 (non fourni)
Noir Noir
A une prise murale
Cordon d’alimentation
secteur
Raccordement à la prise S-LINK CONTROL
A1
• Si vous avez un lecteur CD, une platine à
cassette ou une platine MD Sony, compatible
avec le système S-LINK CONTROL A1
Utilisez un cordon CONTROL A1 (non fourni) pour
relier la prise S-LINK CTRL A1 du lecteur CD, de la
platine à cassette ou de la platine MD à la prise S-LINK
CTRL A1 de l’ampli-tuner. Consultez le manuel séparé
“Système de commande CONTROL-A1” et le mode
d’emploi fourni avec le lecteur CD, la platine à cassette
ou la platine MD pour les détails.
Remarque
Si vous effectuez une liaison CONTROL A1 entre l’ampli-tuner
et une platine MD qui est aussi raccordée à un ordinateur, ne
faites pas fonctionner l’ampli-tuner quand vous utilisez
l’Editeur MD Sony. Un dysfonctionnement peut s’ensuivre.
• Si vous avez un changeur CD Sony avec
sélecteur COMMAND MODE
Si le sélecteur COMMAND MODE du changeur CD
peut être réglé sur CD 1, CD 2 ou CD 3, veillez à le
régler sur “CD 1” et à raccorder le changeur aux prises
CD de l’ampli-tuner.
Mais si vous avez un changeur CD Sony avec prises
VIDEO OUT, réglez le mode de commande sur “CD 2”
et raccordez le changeur aux prises VIDEO 2 de l’ampli-
tuner.
Raccordement du cordon d’alimentation
secteur
Avant de raccorder le cordon d’alimentation secteur de
l’ampli-tuner à une prise murale:
• Raccordez le système acoustique à l’ampli-tuner (voir
page 13).
•Tournez la commande MASTER VOLUME
complètement vers la gauche (position 0).
Raccordez le(s) cordon(s) d’alimentation secteur de l’autre
ou des autres appareils audio/vidéo à une prise murale.
Si vous avez raccordé des appareils audio/vidéo à la
(aux) prise(s) AC OUTLET de l’ampli-tuner, ils seront
alimentés par l’ampli-tuner. Ainsi, votre chaîne complète
se mettra sous ou hors tension en même temps que
l’ampli-tuner.
Attention
Vérifiez que la consommation électrique totale de tous les
appareils raccordés à la (aux) prise(s) AC OUTLET de l’ampli-
tuner ne dépasse pas le nombre de watts indiqué sur le panneau
arrière. Ne raccordez pas d’appareils électriques à haute
consommation, comme un fer à repasser, un ventilateur ou un
téléviseur à cette prise.
AC OUTLET*S-LINK CTRL A1
b
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1
MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN
REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
* La configuration, la forme et le nombre de prises secteur sur le
panneau arrière dépendent du modèle et du pays d’exportation.
