13
F
Raccordement et configuration du système acoustique
IMPEDANCE
SELECTOR
FRONT
SPEAKERS B
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1
MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN
REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
}
]
}
]
}
]
}
]
}
]
INPUT
AUDIO
IN
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
Enceinte arrière (D)
Enceinte arrière (G)
Enceinte centrale
Caisson de grave
amplifié
Enceinte avant (D)
*Vous pouvez raccorder un caisson de grave amplifié à l’une ou l’autre
des deux prises. La prise restante peut être utilisée pour raccorder un
second caisson de grave amplifié.
z
Pour raccorder certaines enceintes à un autre amplificateur
Utilisez les prises PRE OUT. Le même signal est fourni par les
prises SPEAKERS et les prises PRE OUT. Par exemple, si vous
voulez raccorder les enceintes avant à un autre amplificateur,
raccordez l’amplificateur aux prises PRE OUT FRONT L et R.
Bornes pour le raccordement des enceintes
Branchez Sur
les enceintes avant les bornes SPEAKERS FRONT A
une seconde paire d’enceintes
avant
les bornes SPEAKERS FRONT B
les enceintes arrière les bornes SPEAKERS REAR
l’enceinte centrale les bornes SPEAKERS CENTER
le caisson de grave la prise WOOFER AUDIO OUT*
Cordons nécessaires
Cordons d’enceinte (non fournis)
Un pour chaque enceinte avant, arrière et centrale
(+) (+)
(–) (–)
Cordon audio monophonique (non fourni)
Un pour un caisson de grave amplifié
Noir Noir

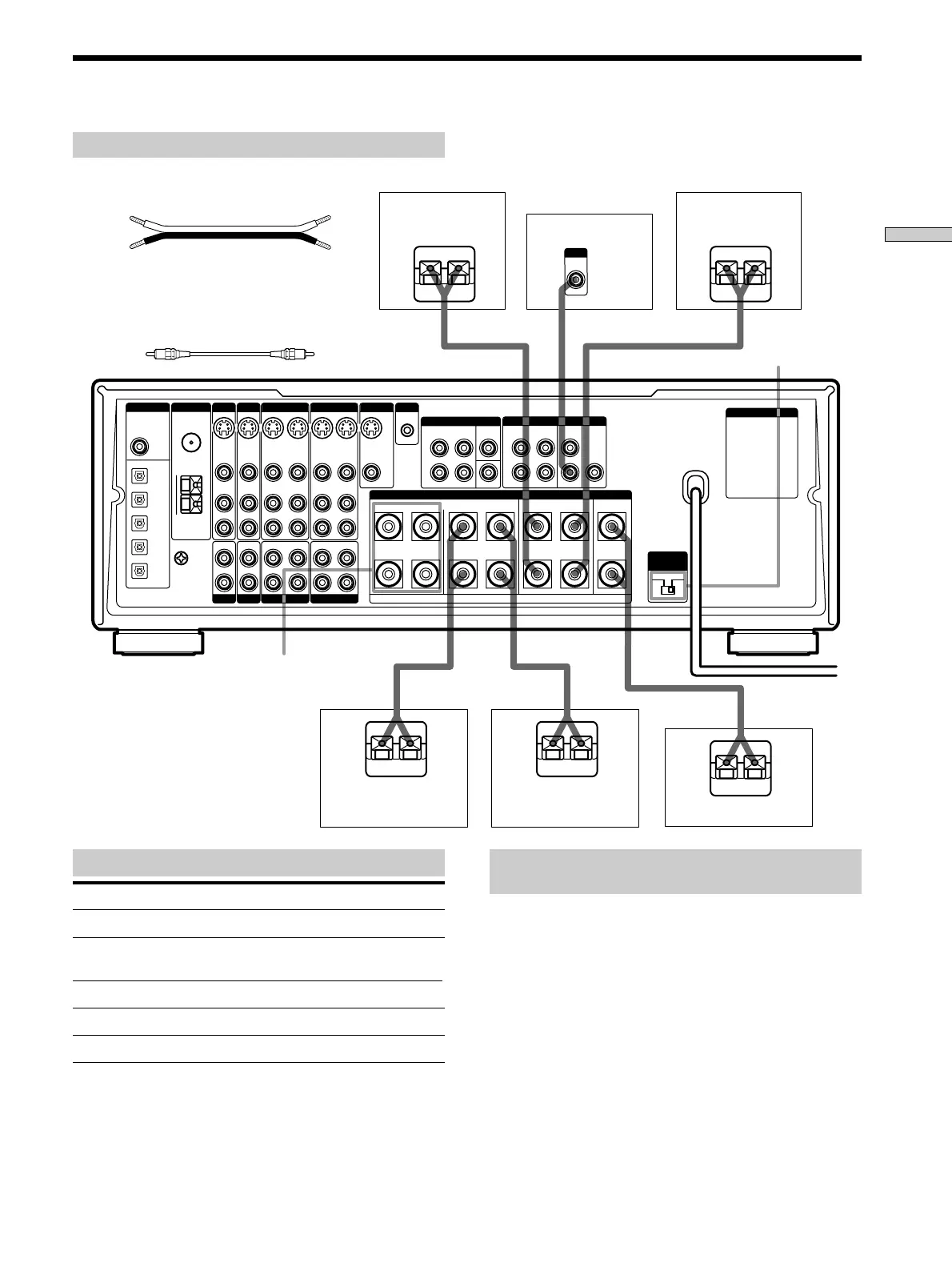

Raccordement du système acoustique
Enceinte avant (G)
Remarques sur le raccordement du
système acoustique
•Torsadez chaque extrémité dénudée des cordons
d’enceinte sur 15 mm (2/3 po) environ. Veillez à insérer
les cordons d’enceinte dans les bornes appropriées des
appareils: + à + et – à –. Si les cordons sont inversés, le
son présentera de la distorsion et les graves feront
défaut.
• Si vous utilisez des enceintes avant d’une faible
puissance maximale, réglez soigneusement le volume
pour éviter toute sortie de son excessive des enceintes.
