Sony STR-DA50ES - Anslutning Av Ljudprodukter

6
S
Anslutningarna
In/utgångarna för anslutning av
ljudprodukter
Anslut till
en skivspelare ingångarna PHONO.
en CD-spelare ingångarna CD.
ett kassettdäck in/utgångarna TAPE.
en MD-spelare/ett DAT-däck in/utgångarna MD/DAT.
Att observera angående anslutningarna
När skivspelaren har en jordledning, skall den anslutas till
jorduttaget SIGNAL GND y.
Kablarna som krävs
Ljudkablar (tillval)
Anslut de kodfärgade kontakterna till de in/utgångar som
kodats med samma färg.

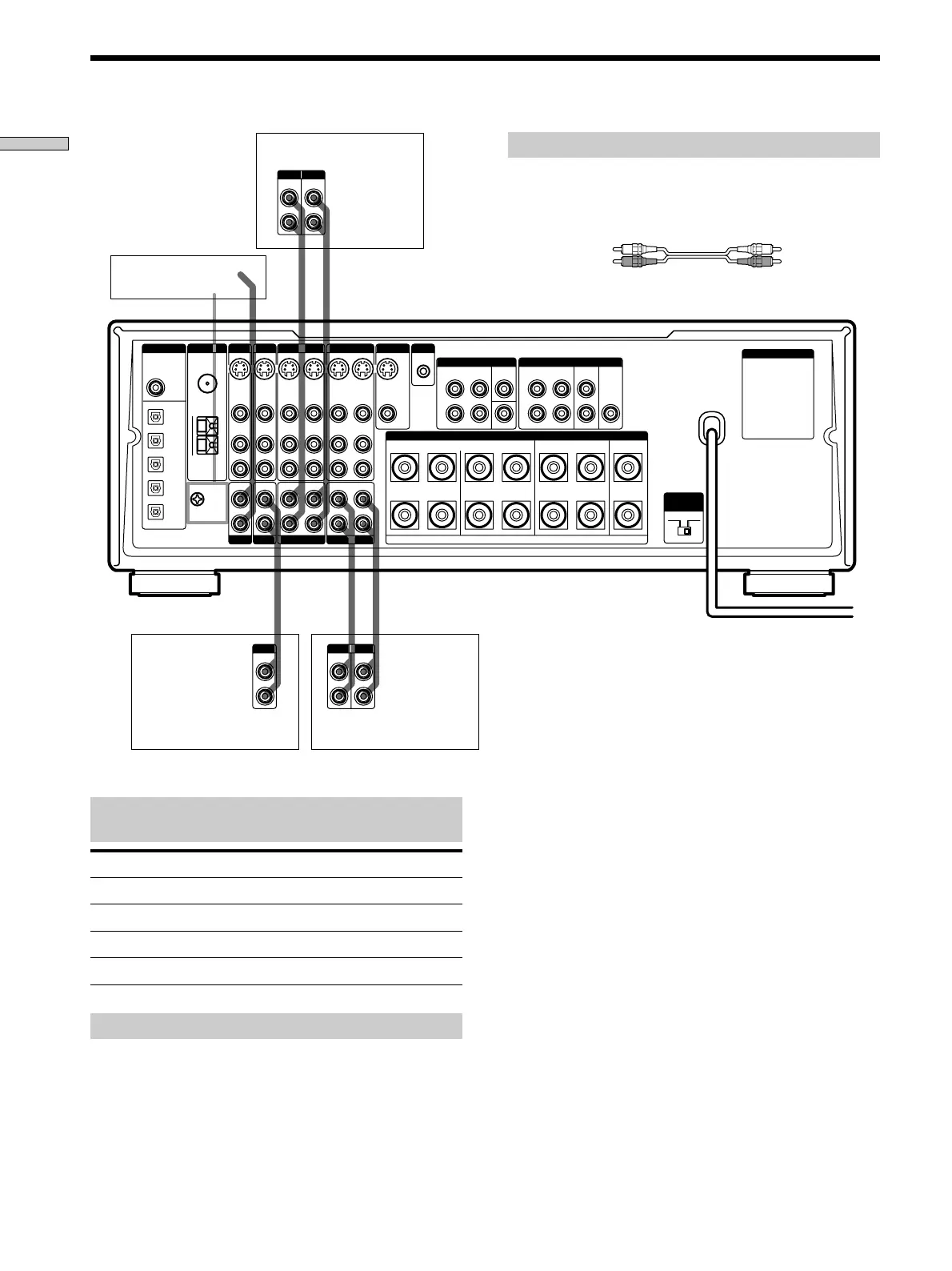

Anslutning av ljudprodukter
Skivspelare
Kassettdäck
MD-spelare/DAT-däck
CD-spelare
Vit (vänster) Vit (vänster)
Röd (höger) Röd (höger)
IN OUT
IN OUT
LINE
L
R
LINE
INPUT OUTPUT
LINE
L
R
LINE
INPUT OUTPUT
LINE
L
R
OUTPUT
ç
ç
ç
ç
+
–
RLR LRL
SPEAKERS
IMPEDANCE USE 4–16Ω
CENTERREARFRONTBA
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DVD IN OPT
DVD IN
COAXIAL
S-VIDEO
IN
VIDEO
IN
L
R
REC OUT
SIGNAL GND
AM
AUDIO
IN
L
R
L
R
AUDIO
OUT
AUDIO
IN
AUDIO
OUT
AUDIO
IN
CTRL A1
FRONT REAR WOOFER CENTER
y
y
ANTENNA
TAPE
VIDEO 2
TV/LD DVD
S-LINK
S-VIDEO
IN
VIDEO
AUDIO
IN
DIGITAL
VIDEO 1 MONITOR
PRE OUT
AC OUTLET
IN
PHONO
IN
CD
IN REC OUT
MD/DAT
FM
75Ω
COAXIAL
TV/LD IN OPT
CD IN OPT
MD/DAT OUT OPT
MD/DAT IN OPT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
L
R
FRONT REAR CENTER
5.1 INPUT
WOOFER
