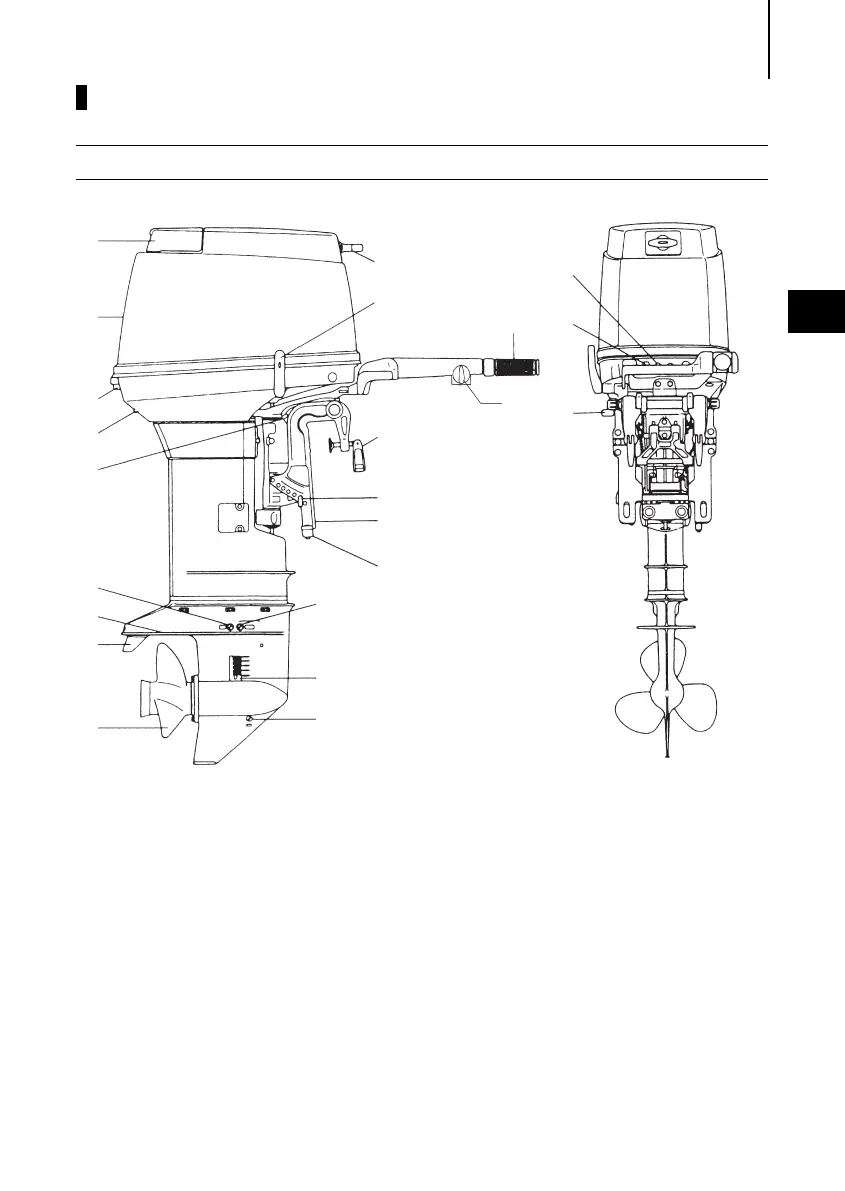

IDENTIFICATION DES PIÈCES 11
2
1 Poignée de levage
2 Capot supérieur
3 Levier de capot
4 Orifice de contrôle de la
circulation d'eau
5 Levier de verrouillage de
marche arrière
6 Bouchon de vidange d'eau
7 Plaque anti-cavitation
8 Dérive
9 Hélice
10 Bouchon d'huile (inférieur)
11 Crépine d'entrée d'eau
12 Bouchon d'huile (supérieur)
13 Étrier de fixation
14 Tige de butée
15 Vis de serrage
16 Poignée des gaz
17 Écrou d'ajustement
18 Levier inverseur
19 Poignée de lanceur
20 Interrupteur d'arrêt
21 Bouton du starter
22 Anode
X50D2MF, WX50D2MF
1
2
3
4
5
6
7
8
9
18
17
12
11
10
19
20
21
5
15
14
13
22
16
IDENTIFICATION DES PIÈCES
MWX50D2_F.book Page 11 Thursday, August 18, 2011 5:33 PM
