INSTALLATION14
3

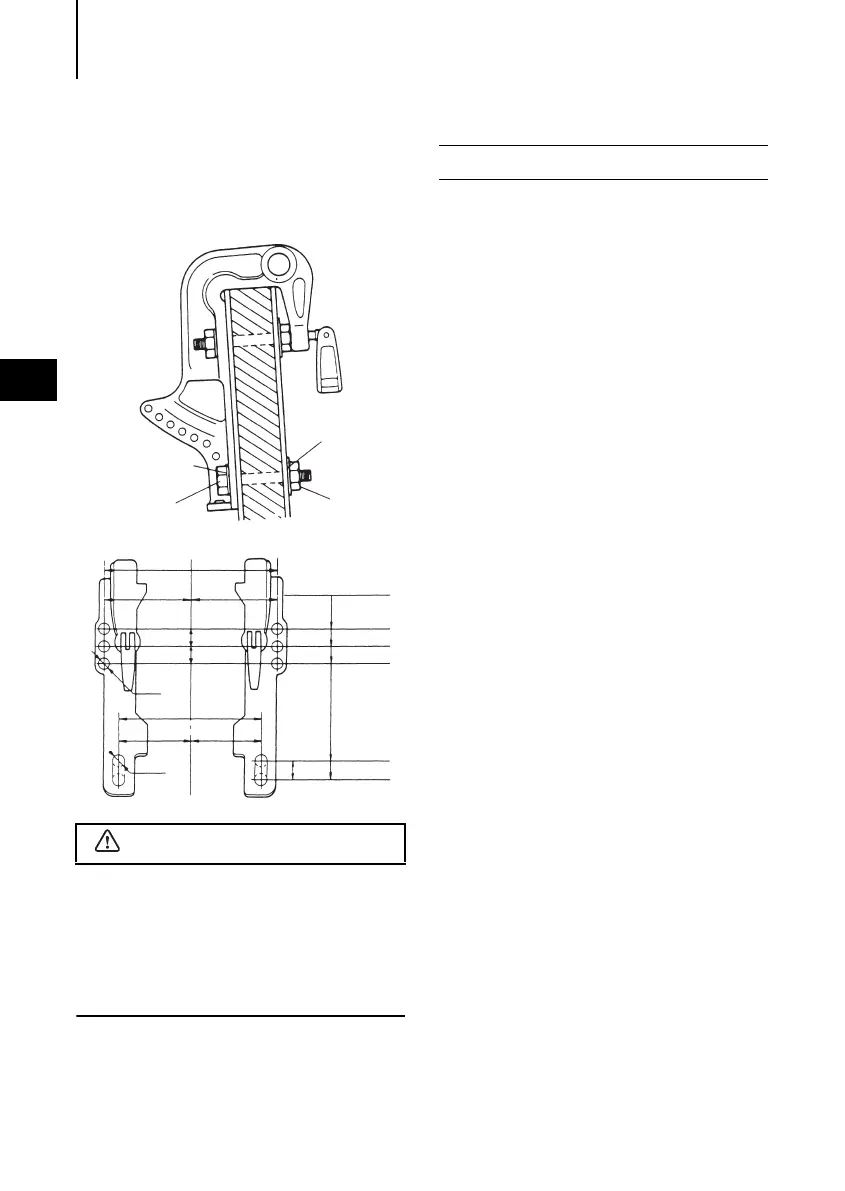

Étrier de fixation Plan
dimensionnel
 Modèle à relevage manuel
Les boulons d'assemblage doivent être
fixés avec la tête de boulon à l'intérieur de
la surface du panneau du tableau arrière.
La fixation des boulons avec l'extrémité
filetée dépassant sur la surface intérieure
du tableau du panneau arrière peut
entraîner des préjudices corporels.
Une hélice doit être sélectionnée de telle
sorte que le régime à pleins gaz lors de la
navigation s'inscrive dans la plage maxi-
male de fonctionnement, soit de 5150 à
5850 tr/min.
Pour les hélices d'origine, reportez-vous
au TABLEAU DES HÉLICES (p. 57).
Rondelle
(grand diamètre)
Boulon
(12 mm x 105 mm de longueur)
Rondelle
(petit diamètre)
Écrou
ø13
ø13
234(9.21”)
39(1.54”)
222(8.74”)
248(9.76”)
26 ( 1.02” )
204(8.03”)
25(0.98”)
25(0.98”)
64(2.52”)
89(3.50”)
117(4.61”)
102(4.02”)102(4.02”)
117(4.61”)
Haut du
tableau arrière
CONSEIL DE PRUDENCE
2. Sélection de l'hélice
