WAMGROUP TOREX VAR 100 User Manual

1
03.11
TOR.119.--.T.4L Rev.A1
-
-
-
-
VAR

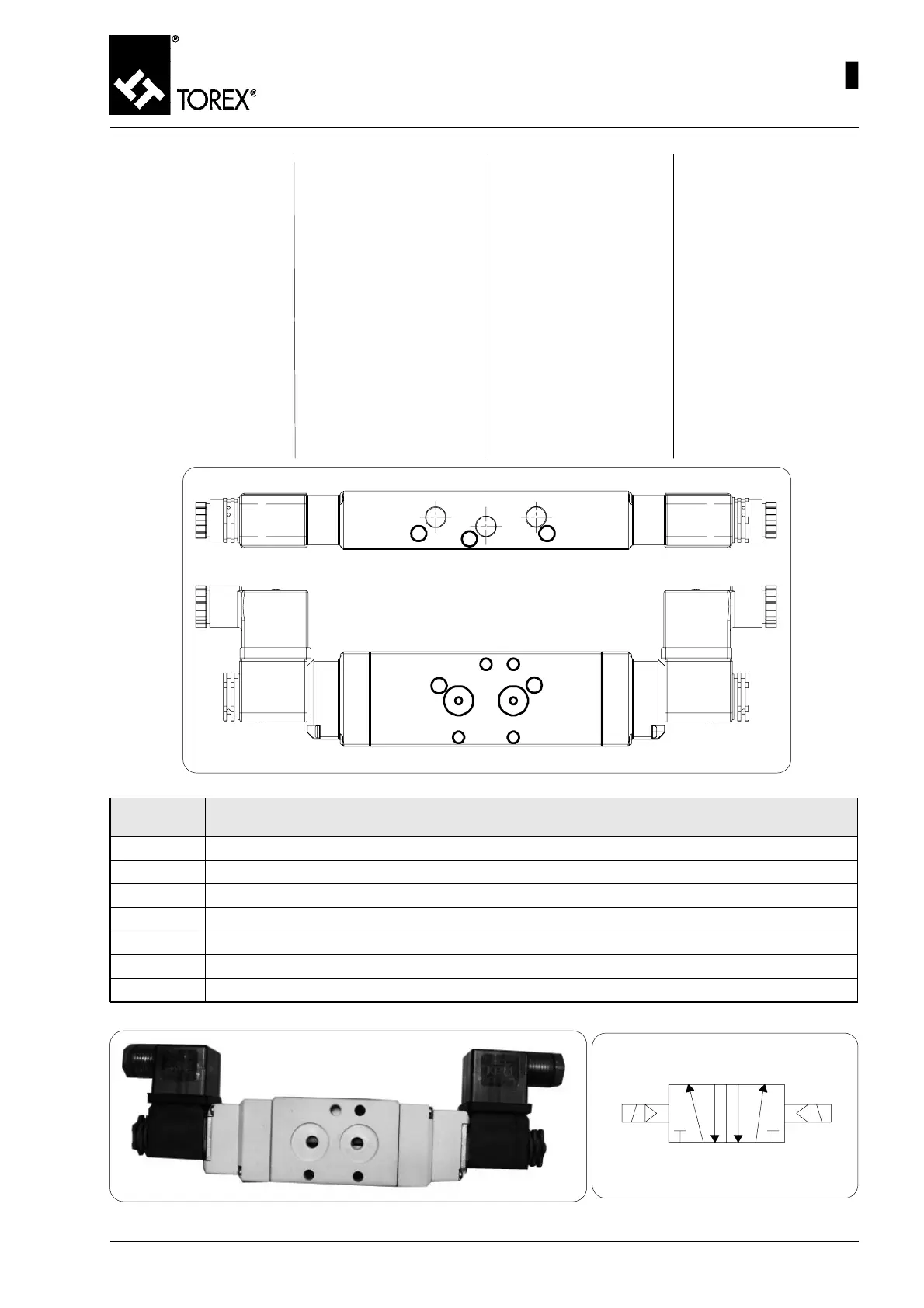

Fig. 1
ACTUATOR SOLENOID VALVE DATA
DATEN MAGNETVENTIL DES ANTRIEBS
CARACTERISTIQUES ELECTROVANNE ACTIONNEUR
DATI ELETTROVALVOLA ATTUATORE
DATI ELETTROVALVOLA
ATT UATORE
• Tipo : 5/2 NAMUR , bistabile,
22 mm.
• Grado di protezione : IP65
• Pressione di esercizio : 1.5
- 10 bar
• Portata nominale: 900 Ndm3/
min (6 bar)
• Connessioni : 2 e 4 NAMUR.
1,3 e 5 ¼ “ ISO228.
• Temperatura Ambiente di
lavoro : -10°C +50°C
• Temperatura Fluido di
lavoro : 5°C +80°C
• Tensione di alimentazione
e potenza solenoidi :
24/110/230 VAC (3.5-8 VA) o
24VDC (3.5-8W).
CARACTERISTIQUES ELEC-
TROVANNE ACTIONNEUR
• Type : 5/2 NAMUR , bistable,
22 mm.
• Indice de protection : IP55
• Pression de service : 1,5 -
10 bars
• Débit nominal: 900 Ndm3/ mn
(6 bars)
• Connexions : 2 et 4 NAMUR.
1,3 et 5 ¼ “ ISO228.
• Température Ambiante de
travail : -10°C +50°C
• Température Fluide de tra-
vail : 5°C +80°C
• Tension d’alimentation et
puissance solénoïdes :
24/110/230 VCA (3.5-8 VA) ou
24VCC (3.5-8W).
DATEN MAGNETVENTIL
DES ANTRIEBS
• Typ: 5/2 NAMUR , bistabil, 22
mm.
• Schutzart: IP65
• Betriebsdruck: 1.5 - 10 bar
• Nennförderleistung: 900
Ndm3/ min (6 bar)
• Anschlüsse: 2 und 4 NAMUR.
1,3 und 5 ¼ “ ISO228.
• Umgebungstemperatur bei
der Arbeit: -10°C +50°C
• Flüssigkeitstemperatur bei
der Arbeit: 5°C +80°C
• Speisespannung und Leis-
tung der Spulen:
24/110/230 V AC (3.5-8 VA)
oder 24V DC (3.5-8W ).
DATEN MAGNETVENTIL
DES ANTRIEBS
• Typ: 5/2 NAMUR , bistabil, 22
mm.
• Schutzart: IP65
• Betriebsdruck: 1.5 - 10 bar
• Nennförderleistung: 900
Ndm3/ min (6 bar)
• Anschlüsse: 2 und 4 NAMUR.
1,3 und 5 ¼ “ ISO228.
• Umgebungstemperatur bei
der Arbeit: -10°C +50°C
• Flüssigkeitstemperatur bei
der Arbeit: 5°C +80°C
• Speisespannung und Leis-
tung der Spulen:
24/110/230 VAC (3.5-8 VA) or
24VDC (3.5-8 W).
08
Item
Pos.
DESCRIPTION - BESCHREIBUNG - DÉSIGNATION - DESCRIZIONE
1
Air supply inlet - Einlass Speiseluft - Entrée Alimentation Air - Entrata Alimentazione Aria
2
Utility - Verbraucher - Utilisation - Utilizzo
3
Outlet - Auslass - Sortie - Scarico
4
Utility - Verbraucher - Utilisation - Utilizzo
5
Outlet - Auslass - Sortie - Scarico
12
Pilot line - Vorsteuerleitung - Ligne de Pilotage - Linea di Pilotaggio
14
Pilot line - Vorsteuerleitung - Ligne de Pilotage - Linea di Pilotaggio
3
1
5
2
4
12
14
4
2
3
5
1
