Carel IR Series User Manual

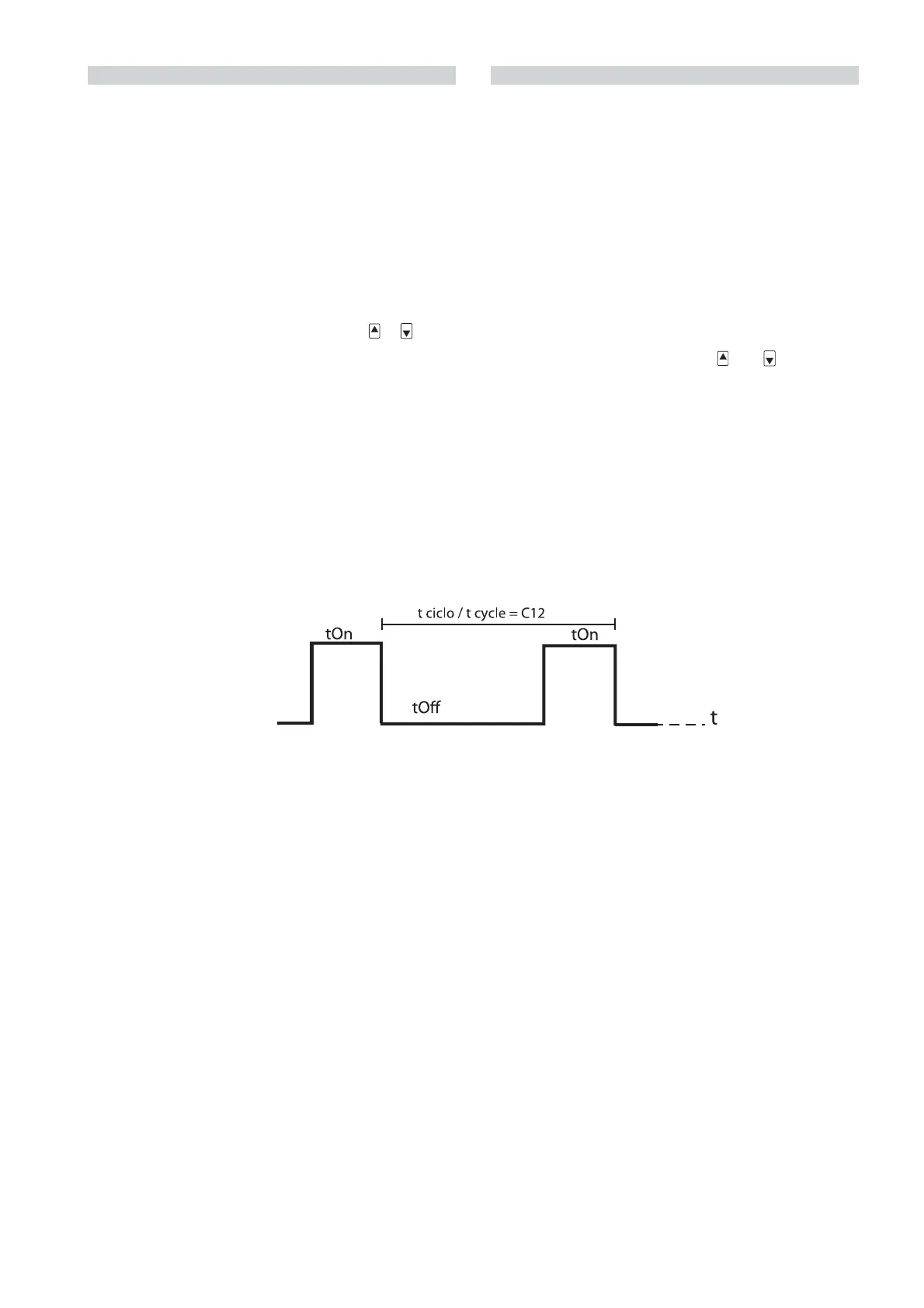

C12, PWM cycle time
Description: C12 determines the total time of the PWM cycle:
the time the output remains energised (tON) plus the time the
output is disenergised (tOFF) correspond to C12. The relation
between tON and tOFF is determined by the control error, that is
the deviation of the variable from the set-point with reference to
its differential. For further details see Mode 4 on page 7.
Important: as the PWM mode produces a modulating action, you
can fully exploit the advantages of the P+I control action to make
the value of the controlled variable coincide with the set-point or
make it range within the dead zone (see parameter C5).
Access modes:
keyboard If C50=1 or 3: hold down PRG + SEL for
5”, password 77;
If C50=0, 2 and 4: the param. will only be
displayed.
remote control If C50=4: press “Start”,
and
If C50=0, 1, 2; and 3: the parameter will
only be displayed
Validity:
version All models
modes C0=4. If C33=1 (special mode of
operation); C12 is selectable whatever the
mode if Type of Outputs=1(PWM function).
other param.s DEPENDENCE=1
Operating range: Min. 0.2, Max. 999 (seconds)
Factory-set value: 20 seconds
Important:
• The minimum activation time (tON) is 1/100 of C12.
Its formula is:
tmin (OUTn)(s) = C12 /10 x differential OUTn
• Solid State Relay command (SSR): two four-output
versions without output relay are available upon request
(IR32Ax and IRDRAx, see Chapter 1); the four outputs
give an On/Off signal (10Vdc, Ri=660 ). These versions
have been specifically designed for use with solid state
relays. Among the IR32 models, the IR32D comes
complete with one output for SSR.
• Options: by using the PWM mode you can obtain a
0-10V or 4-20 mA signal; the version for use with SSR
should, in this case, be combined with the dedicated
module described in chapter 12, page 62 (Optional
Modules).
C12 Tempo di ciclo PWM
Descrizione: C12 rappresenta il tempo totale nel ciclo PWM; in
pratica, la somma del tempo di attivazione tON e del tempo di
spegnimento tOFF è costante e uguale a C12. Il rapporto tra tON e
tOFF è stabilito dall’errore di regolazione, ovvero dallo scostamen-
to della misura dal set point riferito (in percentuale) al differenziale
interessato dall’uscita. Per ulteriori dettagli si riveda la descrizione
del Modo 4, pag. 7. Nota: poiché l’azione del funzionamento PWM
è modulante, si può sfruttare appieno la regolazione P+I, affinché
il valore della grandezza coincida con il valore del set o rientri
all’interno della ZONA NEUTRA (vedi parametro C5).
Modalità di accesso:
tastiera se C50=1 o 3: PRG + SEL per 5”, password 77
se C50=0, 2 e 4 il parametro è solo visibile
telecomando se C50=4: premere “Inizio”, tasti
e
se C50=0,1, 2 e 3 il parametro è solo visibile
Validità:
versione tutti i modelli
modi C0=4. Nel funzionamento speciale (C33=1)
il parametro C12 è attivo qualsiasi sia il
Modo se il parametro TIPO DI USCITA=1
(funzionamento PWM)
altri parametri TIPO DI USCITA=1
Campo di variazione: minimo 0.2, massimo 999 (secondi)
Valore preimpostato: 20 secondi
Avvertenze:
• Il tempo di attivazione minimo e la massima definizione
ottenibile di tON è 1/100 di C12. (In pratica questo valore
corrisponde per ciascuna uscita alla divisione di C12 per i
decimi di unità di misura compresi dal suo differenziale),
ovvero tradotto in formula:
tmin[OUTn](s) = C12 / 10xdiff OUTn
• Comando relè a stato solido (SSR): sono disponibili su
richiesta due versioni speciali a quattro uscite, senza
relè d’uscita, identificati dai codici IR32Ax e IRDRAx
(per identificare il codice completo vedere Cap. 1): le
quattro uscite forniscono un segnale ON/OFF in
tensione continua, 10Vdc, Ri (resistenza interna)= 660Ω.
Queste versioni sono state ideate per pilotare relè a
stato solido. Per i modelli IR32 esiste anche la versione
IR32D con una uscita di comando per SSR.
• Opzioni: è possibile utilizzare il comando PWM per
ottenere un segnale di comando di tipo 0-10 V o 4-20 mA;
è necessario in questo caso abbinare la versione per il
comando di relè a stato solido del tipo sopradescritto,
con il relativo Modulo descritto al capitolo 12, pag. 62
(“Moduli opzionali”).
25
Fig.17
