Carel IR Series User Manual

Access modes:
keyboard If C50=1 or 3: hold down PRG for 5”
If C50=0, 2 and 4: the parameter will be
only displayed
remote control If C50=0, 1 or 4: direct access by pressing
“Start” and the dedicated buttons on the
remote control
If C50=2, 3 the parameter is only
displayed
Validity:
version Any model
modes Any value of C0
other param.s –
Operating range: from P25 (min.) to 999 (max.)
Factory-set value: NTC 90, current/voltage 110, PT100 600,
ThcJ/K 999
P27, alarm differential: reset
Description: both the LOW and the HIGH temperature alarms
(Er5 and Er4) reset automatically. P27 determines the range of
the hysteresis, that is, the limit points that determine the acti-

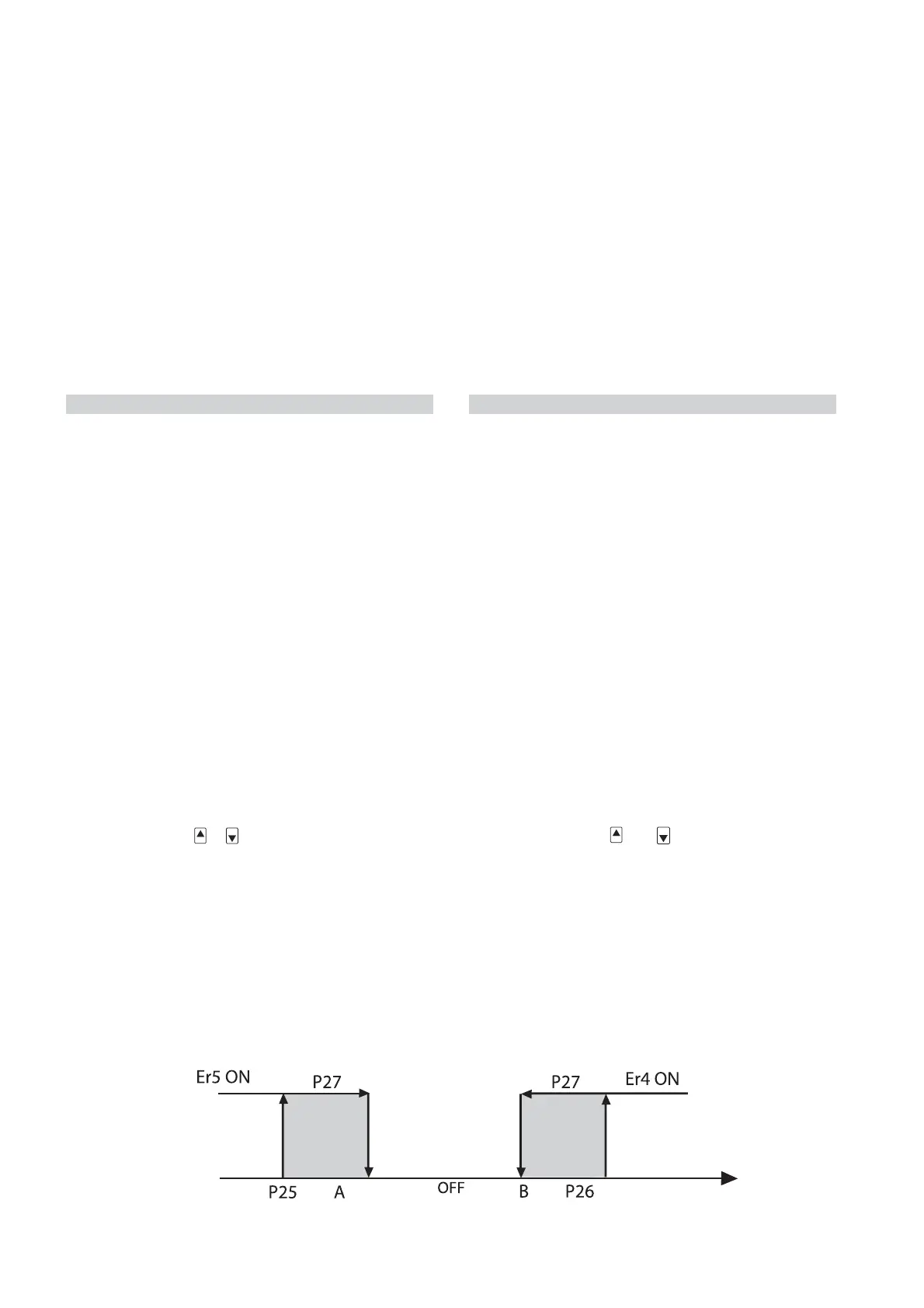

vation of the alarm and its de-activation. In the diagram below
points A and B indicate the values making the low and high
temperature alarms stop. It is always possible, however, to reset
the low/high temperature alarms manually, by simply pressing
PRG/mute. If you give P27 quite a high value (in relation to the
set-point and to the variation range of the variable being con-
trolled in a specific application), you will have to reset the high/
low alarms manually. This feature proves to be particularly useful
in all those applications in which it is preferred to reset any alarm
condition manually.
Important: if you press PRG/mute when the temperature value
has exceeded its limits, the buzzer can be immediately silenced.
Instead, the alarm code will remain displayed and the output
energized until the temperature value returns within the set
range.
Access modes:
keyboard If C50=1 or 3: hold down PRG for 5”
If C50=0, 2 and 4: the parameter can only
be displayed
remote control If C50=0, 1 or 4: direct access by pressing
“Start”,
and
If C50=2, 3: the parameter can only be displayed
Validity:
version Any model
modes Any value of C0
other param.s –
Operating range: from 0.1 (min.) to 99.9 (max.)
Factory-set value: 2.0
Modalità di accesso:
tastiera se C50=1 o 3: PRG per 5”
se C50=0, 2 e 4 il parametro è solo visibile
telecomando se C50=0, 1 o 4: diretto premendo “Inizio”,
e i tasti dedicati del telecomando
se C50=2, 3 il parametro è solo visibile
Validità:
versione qualsiasi modello
modi qualsiasi C0
altri parametri –
Campo di variazione: tra un minimo pari al valore di P25 a un
massimo di 999
Valore preimpostato: NTC 90, Corrente/Tensione 110, PT100
600, TcJ/K 999
P27 differenziale ALLARME: reset
Descrizione: l’allarme di “Bassa” (Er5) e di “Alta” (Er4) sono a
reinserzione automatica. P27 determina l’isteresi tra il valore
di attivazione dell’allarme e il valore di disattivazione. Si veda il
grafico qui riportato, in cui i punti A e B rappresentano i valori di
disattivazione rispettivamente degli allarmi di “Bassa” e “Alta”. In
ogni caso, anche se la misura non è ancora rientrata dalle zone di
disattivazione (zone in grigio), è possibile annullare la segnalazio-
ne di allarme di “Alta” e “Bassa” premendo il tasto PRG/mute. Se
si pone P27 a valori ‘molto’ alti (ovviamente in relazione al set-point
di lavoro e al range di variazione della misura nell’applicazione con-
siderata), si rende praticamente impossibile il rientro dalla condizio-
ne di allarme per cui il Reset dell’allarme di “Alta” e “Bassa” diventa
solo Reset manuale. Questa particolarità può essere sfruttata in
molte applicazioni in cui non si desidera perdere traccia di eventua-
li allarmi di “Alta” e/o “Bassa”, per cui è richiesto il Reset manuale.
Nota: se si preme PRG/mute quando la misura è oltre una delle
soglie, si spegne immediatamente il buzzer, mentre l’indicazione
del codice di allarme e l’eventuale uscita di allarme, permarranno
attivi fino a che la misura rientra dalla soglia di attivazione.
Modalità di accesso
tastiera se C50=1 o 3: PRG per 5”
se C50=0, 2 e 4 il parametro è solo visibile
telecomando se C50=0, 1 o 4: premendo “Inizio”,
tasti
e
se C50=2, 3 il parametro è solo visibile
Validità:
versione qualsiasi modello
modi qualsiasi C0
altri parametri –
Campo di variazione: tra un min. di 0,1 a un max di 99,9
Valore preimpostato: 2,0
36
reset manuale
manual reset
reset manuale
manual reset
reset
automatico
automatic
reset
Misura / Measure
Fig.25
