I parametri di funzionamento sono:
St1=10, St2=20, P1=P2=6
OUT1: DIPENDENZA=C34=1, e INSERZIONE=C36= -100 (A),
DIFFERENZIALE/LOGICA=C37=+100 (A’)
OUT2: DIPENDENZA=C38=2 e INSERZIONE=C40= +75 (B),
DIFFERENZIALE/LOGICA=C41= -50 (B’).

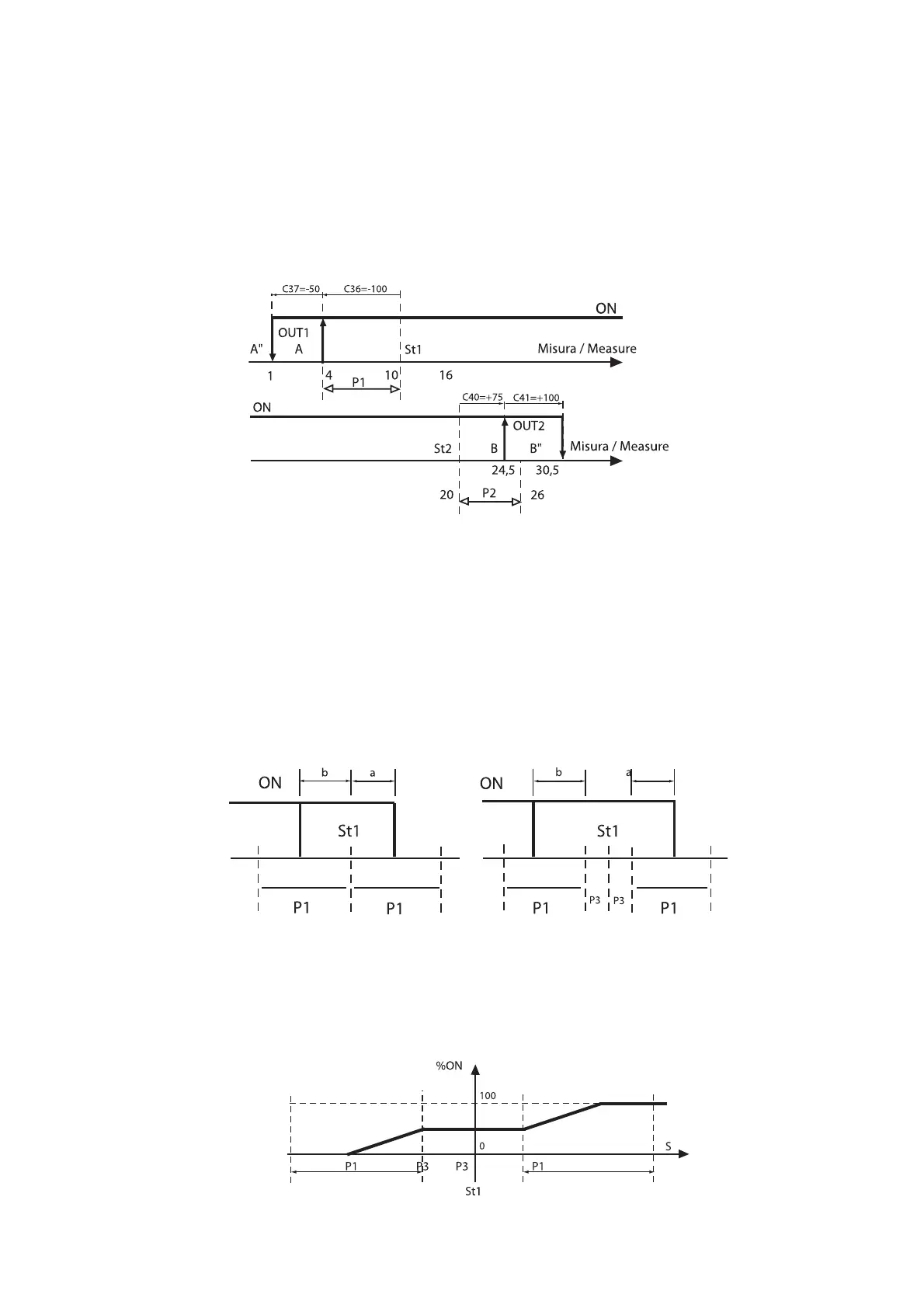

A titolo esemplificativo, vediamo cosa succede alla logica di
regolazione dell’esempio precedente invertendo i valori di
DIFFERENZIALE/LOGICA per le due uscite, ovvero ponendo C37=
-50 e C41=+100. A” e B” sono i nuovi punti di disinserzione.
8.6 Note integrative al funzionamento speciale
1- Zona neutra P3
Nei Modi 3, 4 e 5 è presente una zona neutra la cui dimensione
è definita da P3. All’interno della zona morta non possono essere
posizionati punti di attivazione o disattivazione: se questi sono
individuati in zone precedenti e successive al Set lo strumento
provvede automaticamente ad aumentare l’isteresi dell’uscita
interessata del valore 2* P3. Un esempio è riportato nel disegno
sottostante:
- Eventuali uscite PWM (o analogiche) sovrapposte al set e quindi
alla zona Neutra avranno il funzionamento indicato in figura. In
pratica nella zona neutra l’uscita mantiene inalterato il livello di
attivazione.
Operating parameters:
St1=10, St2=20, P1=P2=6
OUT1: DEPENDENCE=C34=1, ENERGIZATION=C36=
-100 (A), DIFFERENTIAL/LOGIC=C37=+100 (A’)
OUT2: DEPENDENCE=C38=2, ENERGIZATION=C40= +75 (B),
DIFFERENTIAL/LOGIC=C41= -50 (B’)
Let’s analyse what happens by inverting the DIFFERENTIAL/
LOGIC values of the two outputs, that is, C37= -50 and
C41=+100. A’ and B’ are the two new disenergization points.
8.6 Further information on the special mode of operation
1 - Neutral zone P3:
In Modes 3, 4, 5 there is a neutral zone whose range depends
on the value given to P3. Within the neutral zone there are no
energisation/disenergisation points. In the event of energisation/
disenergisation points beyond the set-point range, the control-
ler will automatically develop corrective action, increasing the
output hysteresis by 2* P3 as shown in the graph below:
- In the event of PWM (or analogue) outputs overlaying the set-
point and the neutral zone, the operating logic will be as follows
(within the neutral zone the output maintains the energization
point unchanged):
47
Fig.31
Fig.33
Fig.32
