12.2 Modulo ON/OFF – cod. CONVONOFF0
Questo modulo permette di convertire un gradino di regolazione dal
segnale di comando a 10 Vdc fornito dalle versioni per relè a stato
solido in una uscita ON/OFF da relè. Risulta estremamente utile
quando si intende utilizzare uno strumento IR32A o IRDRA con una
o più uscite per comandare relè a stato solido (o uscite analogiche)
e sia necessario utilizzare una o più uscite ON/OFF di regolazione o di
allarme.
Programmazione: nella programmazione l’unica attenzione è
rivolta alla tipologia dell’uscita che normalmente non è di tipo
PWM, ma bensì ON/OFF (nella configurazione di queste uscite
si dovrà imporre TIPO DI USCITA=0, vedere parametri speciali al
paragrafo 8.3). Per quanto concerne la logica di regolazione ON/
OFF, valgono le stesse considerazioni viste precedentemente per
i vari Modi standard; per la configurazione particolare (Direct o
Reverse), si rimanda alla descrizione della configurazione speciale
(cap. 8, pag. 43) e all’esempio seguente. Per gestioni di allarme,
l’uscita che pilota tale modulo dovrà essere programmata con la
dipendenza appropriata (vedi Modo 5 e valore di DIPENDENZA
compreso tra 3 e 14).
Descrizione della morsettiera
1 (G) = alimentazione 24 V~
2 (G0) = riferimento 24V~ alimentazione e del sistema
3 (Y1) = “+” segnale di comando
4 (Y2) = “-” segnale di comando
Relè uscita
5 (No) = contatto normalmente aperto
6 (Com) = comune
7 (Nc) = contatto normalmente chiuso
8=non connesso
Nota: il segnale di comando ai morsetti 3 e 4 è optoisolato. Questo
permette che l’alimentazione G, G0 possa essere comune all’
alimentazione dell’ IR.
Caratteristiche tecniche
Alimentazione
tensione: 24 V~ ±10% 50/60 Hz
assorbimento: 30 mA
Ingresso di comando
impedenza d’ingresso: 200 Ω
minima corrente d’ingresso: 10 mA
massima corrente d’ingresso: 20 mA
periodo minimo medio di ripetizione del comando di attivazio-
ne/disattivazione relè (funzionamento in PWM): 30 s
Uscita a relè
massima tensione: 250 Vac
massima corrente in AC1: 10 A
massimo carico induttivo comandabile: 1/3 HP
tipo di contatto: SPDT
12.2 ON/OFF module (code CONVONOFF0)
It allows you to convert a 10Vdc signal (SSR versions) into an
On/Off output via relay. This module is particularly useful when
using an IR32A or IRDRA instrument with one or more outputs to
control solid state relays (or analogue outputs) and one or more
ON/OFF control/alarm outputs.
Programming procedure: as the output is an ON/OFF type (not
PWM), set Type of Output=0 (see Special Parameters, paragraph
8.3). As for the ON/OFF control action, see the standard Modes
of operation.
For specific configurations (Direct or Reverse), see Special
Configuration (chapter 8 on page 43).
To manage any alarm condition, set appropriate Dependence
(see Mode 5 and DEPENDENCE ranging between 3 and 14).
Terminal block
1 (G) = power supply 24V~
2 (G0) = reference 24V~ power source
3 (Y+) = “+” command signal
4 (Y-) = “-” command signal
Output relay
5 (No) = normally open contact
6 (Com) = common
7 (Nc) = normally closed contact
8 = not connected
Note 1: the command signal to terminals 3 and 4 is optoisolated.
Therefore power source G, G0 (24Vac) can be shared with the IR.
Technical characteristics
Power supply
voltage: 24V~ ±10%, 50/60Hz
absorption: 30mA
Command input
input impedence: 200Ω
minimum input voltage: 10mA
maximum input voltage: 20mA
min. average time before repetition of the relay
energization/disenergization (PWM): 30s
Relay output
max. voltage: 250Vac
max. current in AC1: 10A
max. inductive load: 1/3HP
type of contact: SPDT
64

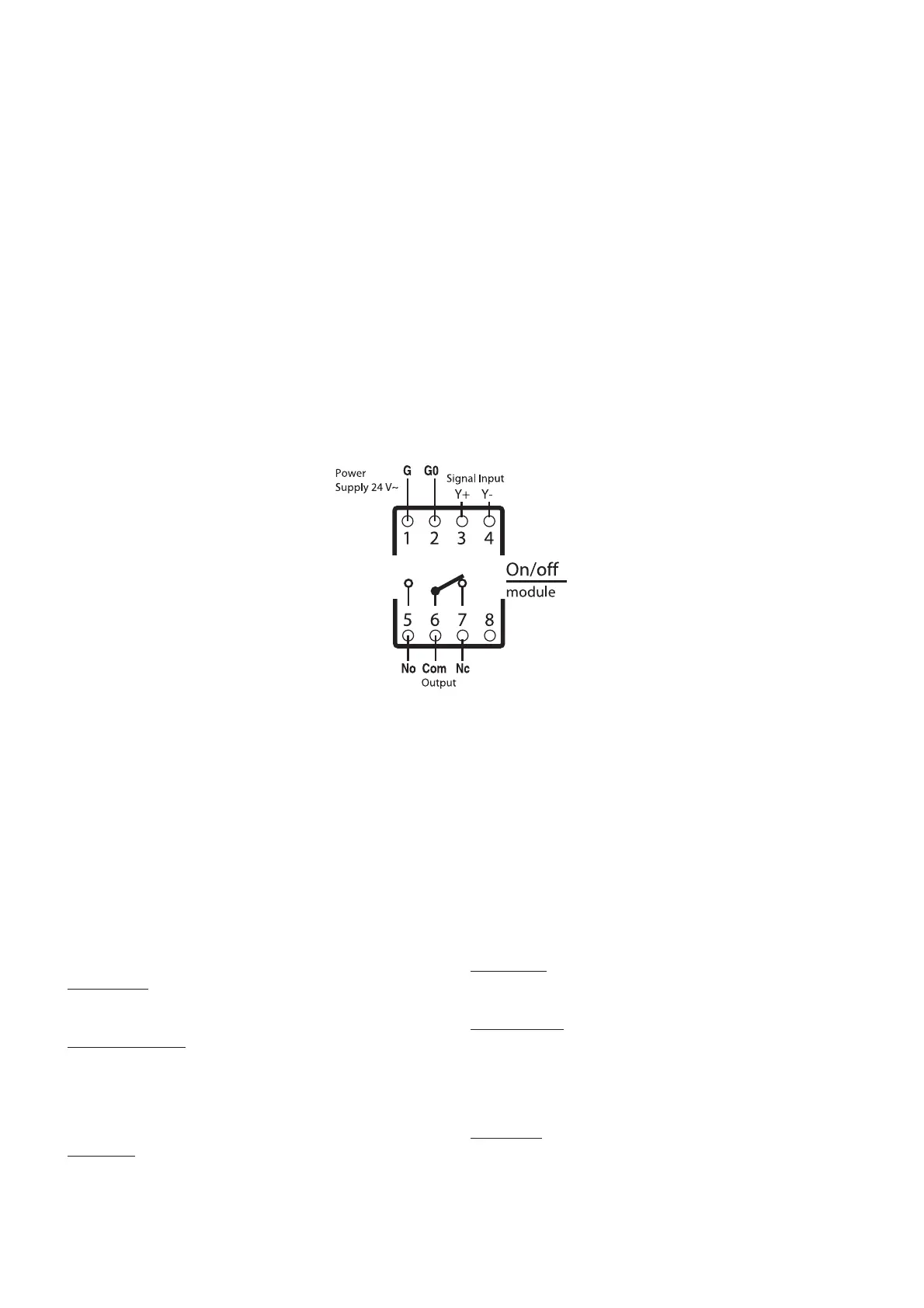

Fig.50
