Compensazione C19=2, 3 o 4
La compensazione permette di modificare il set point di regola-
zione St1 in funzione di NTC2 e dal set point di riferimento St2.
La compensazione avrà “peso” pari a C4, detto “Autorità”.
Avvertenza: quando è in atto una compensazione, il valore del
parametro St1 rimane quello impostato; cambia invece il valore
operativo di St1, che chiameremo St1-effettivo, valore utilizzato
dall’algoritmo di regolazione. Anche St1effettivo è vincolato dai
limiti C21 e C22 di impostazione (valore minimo e massimo di
St1); questi due parametri garantiscono che St1 non assuma
valori indesiderati. Sono previsti tre tipi di compensazione, in
relazione al valore assegnato a C19:
C19=2 COMPENSAZIONE ESTIVA:
St1 varia solo se la temperatura NTC2 supera St2;
se NTC2 è superiore a St2 si avrà:
St1 effettivo = St1 + (NTC2-St2)*C4
se NTC2 è inferiore a St2: St1 effettivo = St1
Nota: la compensazione estiva può indifferentemente aumen-
tare o diminuire il valore di St1 a seconda che C4 sia rispetti-
vamente positivo o negativo. La logica di funzionamento della

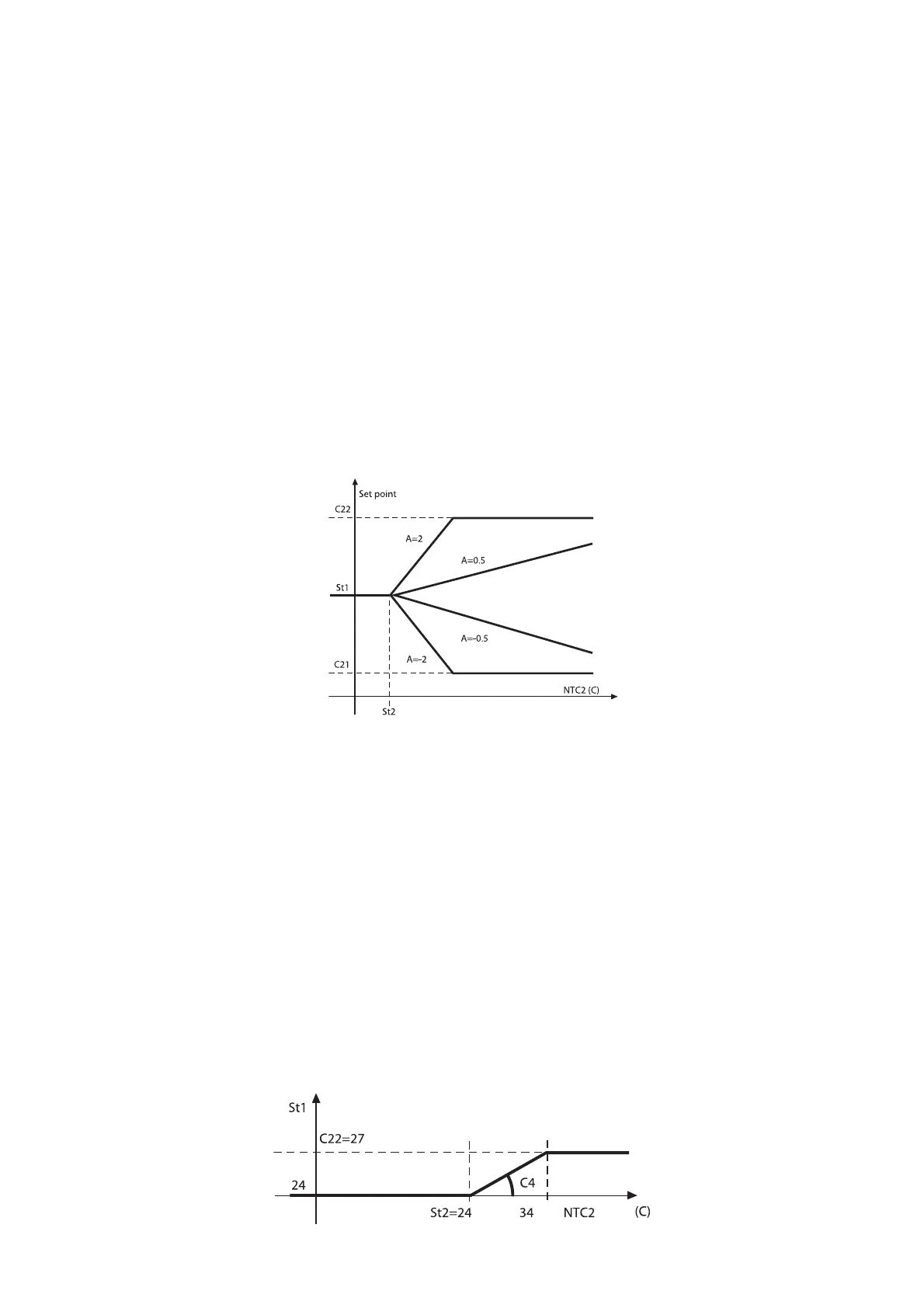

compensazione estiva è rappresentata in figura 20:
Esempio 2:
si vuole condizionare la temperatura del bar di una stazione di ser-
vizio in modo che d’estate la temperatura sia attorno ai 24°C. Per
non sottoporre la clientela, che soggiorna solamente per pochi
minuti, a forti sbalzi termici, si vuole che la temperatura del locale
sia legata alla temperatura esterna, ovvero che aumenti in modo
proporzionale fino ad un valore massimo di 27°C raggiunto per
una temperatura esterna di 34°C o superiore.
Soluzione: si consideri di controllare con uno strumento Infrared
un’unità aria/aria ad espansione diretta. Posta la sonda principale
NTC1 nel bar, la regolazione sfrutterà il Modo C0=1 (Direct) con
set point=24°C (St1=24) e differenziale, ad es., di 1°C (P1=1). Per
sfruttare la compensazione estiva si collocherà poi la sonda NTC2
all’esterno e si selezionerà C19=2. Si dovrà quindi porre St2=24
visto che la richiesta è compensare il set point 1 solo per tempe-
rature esterne superiori a 24 °C. L’autorità C4 dovrà essere uguale
a 0,3 in modo che per variazioni di NTC2 da 24 a 34°C il St1 vari
da 24 a 27°C. Per ultimo di dovrà selezionare C22=27 per impor-
re il valore massimo di St1effettivo. Il grafico mostra come varia
St1 in funzione della temperatura NTC2.
C19=2,3 or 4, offset
C19 allows the instrument to modify St1 when the temperature
fluctuations measured by NTC2 deviate from St2. The offfset is
related to C4 (authority).
Important: during the offset procedure, the value of St1 remains
the set one; what changes is the operating value of St1, that is
the “actual St1” (this value is used by the control algorithm). The
actual St1 is related to C21 and C22 (min. and max. set-point
range); these two parameters ensure that St1 remains within an
acceptable range. There are three types of offset, depending on
the value given to C19:
C19=2, SUMMER OFFSET
St1 varies only if the temperature measured by NTC2 exceeds
St2.
If NTC2 is higher than St2, then: actual St1=St1+(NTC2-St2)*C4.
If NTC2 is lower than St2, then: actual St1 = St1.
Important: the summer offset can increase or decrease St1
depending on the value given to C4 (positive or negative).
Fig. 20 shows how the summer offset operates:
Example no. 2:
suppose you need to control the summer temperature in a bar,
keeping it around 24°C. The air-conditioning system has to con-
trol temperature so as to avoid sharp changes in temperature for
clients going in and out the bar. To do this the room tempera-
ture has to be related to external temperature in a proportional
way so that the room temperature can rise up to 27°C when the
external temperature is 34°C.
Solution: use an Infrared controller linked up to an air-to-air
direct expansion unit. Locate NTC1 in the bar, set C0=1 (Direct
mode), set-point=24°C (St1=24), differential=1°C (P1=1). To enjoy
the benefits of the summer offset locate NTC2 outside and set
C19=2 and St2=24. Set C4=0.3 (authority) so that when NTC2
varies from 24 to 34°C, St1 varies from 24 to 27°C. Finally set
C22=27 to fix the max. actual St1. The diagram below shows
how St1 changes as the temperature measured by NTC2 varies.
31
Estate/Sommer
Fig.20
Fig.21
