MONTAGE

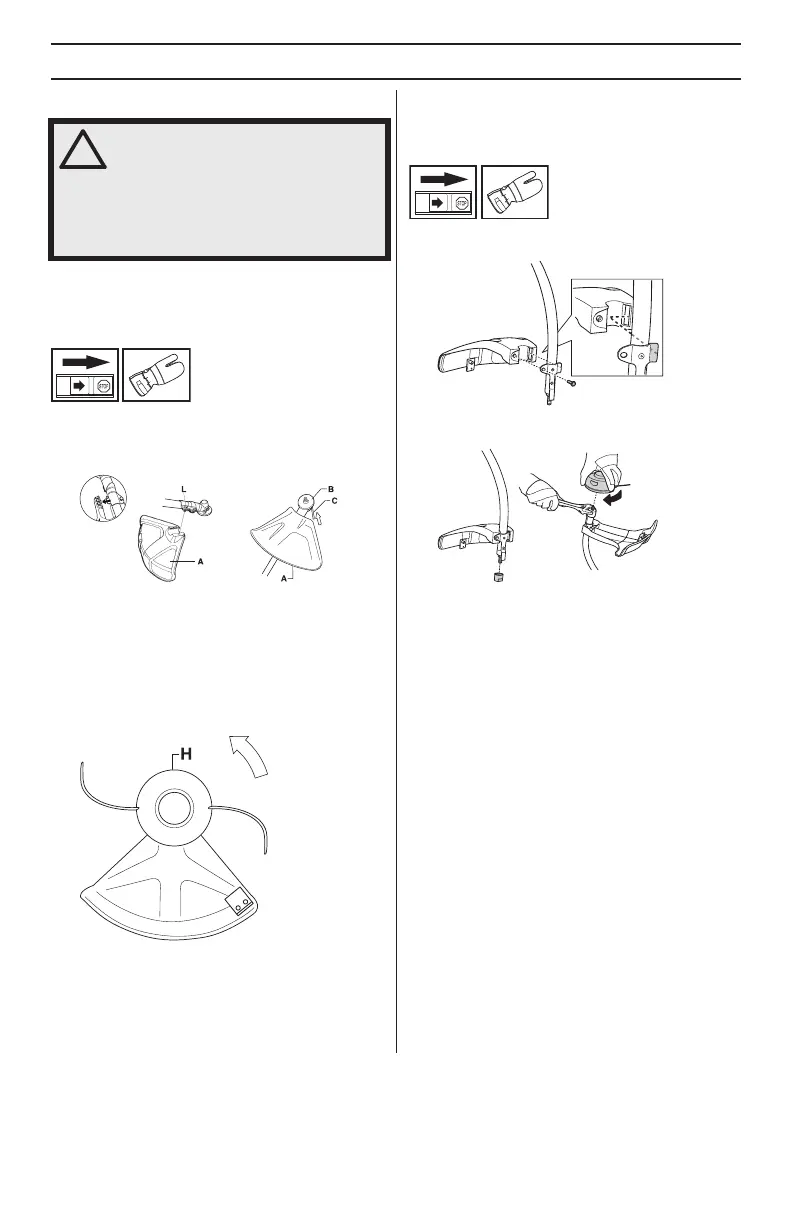

Montage der Schneidausrüstung
Monta
g
e v
on
T
rimmerschutz und
Trimmerkopf
(129L, 129LK)
• Für die Arbeit mit dem Trimmerkopf den
Trimmerschutz (A) montieren. Den Trimmerschutz/
Kombischutz an der Halterung am Führungsrohr
einhaken und mit einer Schraube (L) fixieren.
• Mitnehmer (B) an der Abtriebswelle montieren.
• Die Klingenachse drehen, bis sich eines der Löcher
des Mitnehmers mit dem entsprechenden Loch im
Getriebegehäuse deckt.
• Den Sperrstift (C) in das Loch stecken, so dass die
Achse fixiert ist.
• Den Trimmerkopf/die Kunststoffmesser (H) entgegen
der Rotationsrichtung aufschrauben.
• Die Demontage erfolgt in umgekehrter Reihenfolge.
Montage von Trimmerschutz und
Trimmerkopf
(129C)
• Den Schutz gemäß Abbildung montieren. Fest
anziehen.
• Staubschutz an die Achse montieren. Die Mutter soll
ganz vom Staubschutz umschlossen sein.
• Den Staubschutz mit dem Rollgabelschlüssel
festhalten, damit die Achse nicht rotieren kann.
• Den Trimmerkopf auf die Achse schrauben.
!
WARNUNG! Unter keinen Umständen
darf eine Schneidausrüstung ohne einen
zugelassenen Schutz betrieben werden.
Siehe das Kapitel Technische Daten.
Wenn ein falscher oder ein defekter
Schutz montiert wird, können dadurch
schwere Verletzungen verursacht
werden.
