SASTAVLJANJE

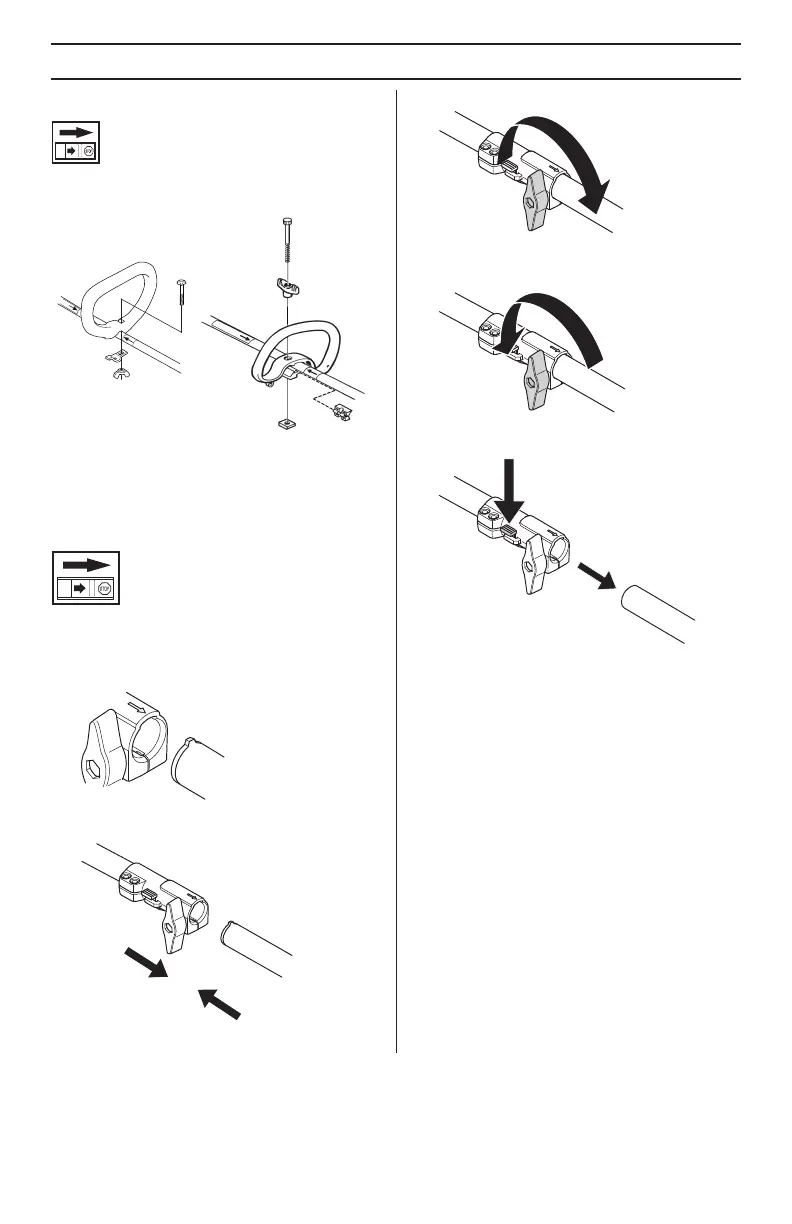

Namje‰tanje loop okrugle ruãke
• Nataknite loop okruglu ruãku na pogonsku cijev. Opazite
da se loop okruglu ruãku mora namjestitinizme÷u
oznaãenih strelica pogonske cijevi.
• Namjestite svornjak, sigurnosnu podlo‰ku i leptir maticu
kao ‰to je prikazano na slici. Zategnite leptir maticu.
Sastavljanje i rastavljanje
dvodjelne osovine
(129LK)
Sastavljanje:
• Popustite spojnicu okreãuçi ruãku.
• Izravnajte vr‰ak dodatka (A) sa strelicom na spojnici (B).
• Gurnite dodatak u spojnicu sve dok dodatak ne uskoãi na
mjesto.
• Prije uporabe jedinice, sigurno zategnite ruãku.
Rastavljanje:
• Popustite spojnicu okreãuçi gumb (najmanje 3 puta).
• Stisnite
i
drÏite
gumb
(C).
Dok sigurno drÏite kraj ma‰ine,
ravno povucite dodatak iz spojnice.
