MONTAGE

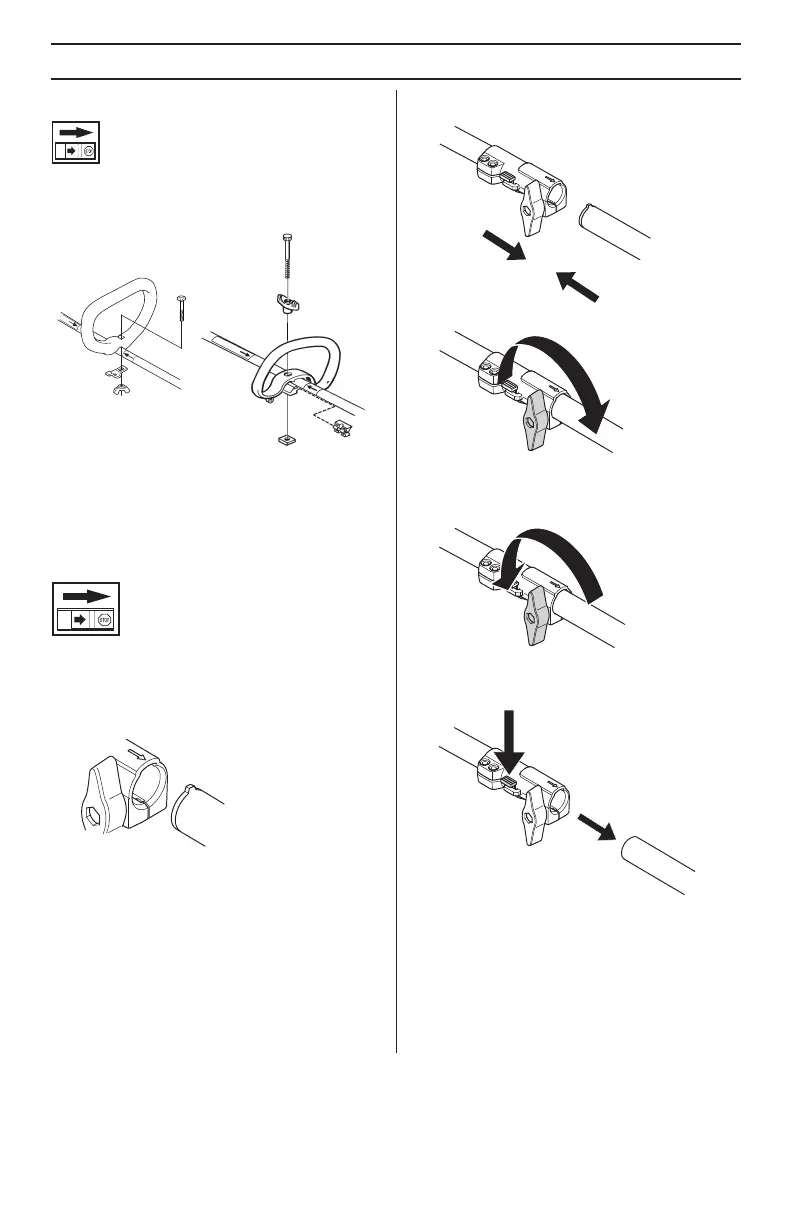

Montage de la poignée en boucle
• Placer la poignée anneau sur le tube de transmission.
Noter que la poignée anneau doit être montée entre
les flèches indicatr
ices situées sur le tube de
tr
ansmission.
•
Monter le boulon, la plaque de serr
age et l’écrou à
oreilles comme indiqué sur la figure. Serrer l’écrou à
oreilles.
Montage et démontage d’un tube
de transmission démontab
le
(129LK)
Montage:
• Desserrer le raccord en tournant la manette.
• Aligner la languette de la fixation (A) sur la flèche du
raccord (B).
• Pousser la fixation dans le raccord jusqu’à ce qu’un
déclic indique qu’elle est bien en place.
• Serrer fortement la manette avant d’utiliser l’unité.
Démontage:
• Desserrer le raccord en tournant la manette (au moins
3 fois).
• Appuyez sur le bouton (C) et le maintenir enfoncé.
Tout en maintenant solidement l’extrémité du moteur,
tirer la fixation hors du raccord.
A
B
C
