ÖSSZESZERELÉS

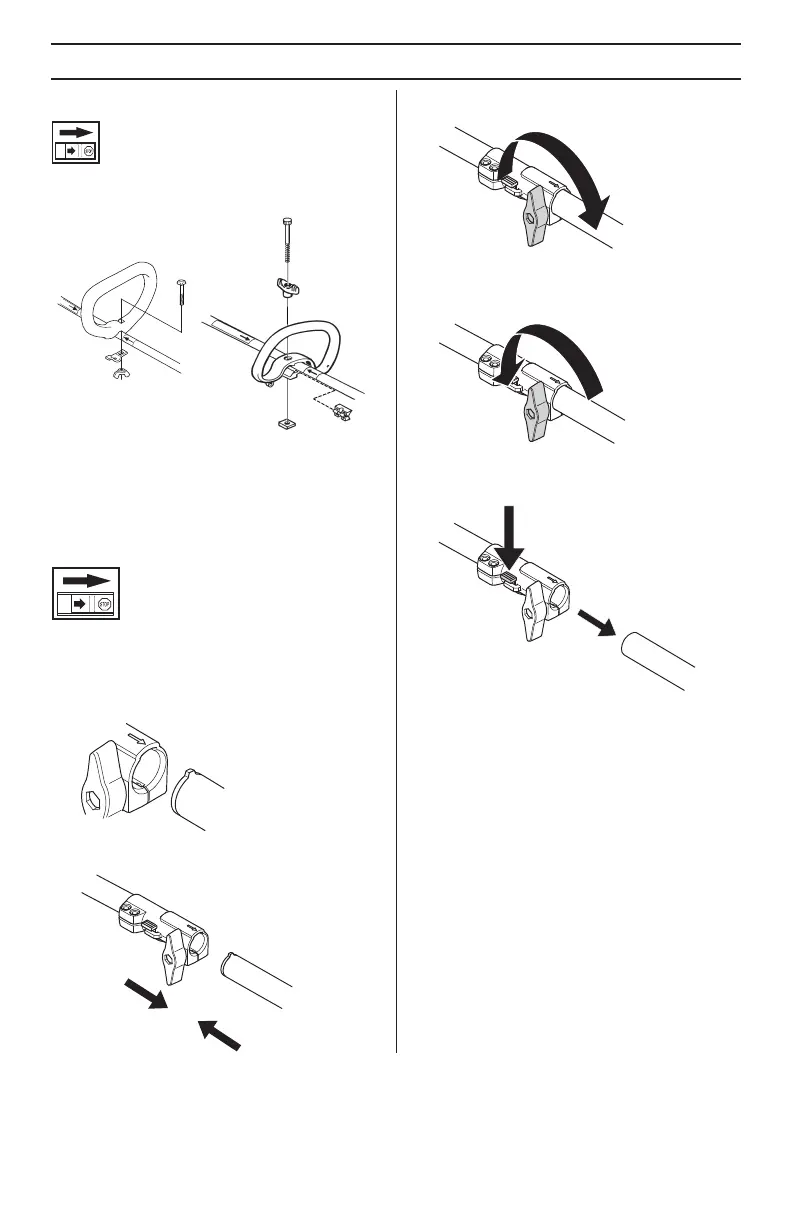

A hurokfogantyú összeszerelése
• Pattintsa rá a hurokfogantyút a hajtótengelycsŒre.
Figyelem, a hurokfogantyút a hajtótengelycsövön
elhelyezkedŒ nyíljelzések közé kell felerŒsíteni.
• Rögzítse a csapszeget, a szorítólemezt és a szárnyas
csavaranyát az ábra szerint. Húzza meg a szárnyas
csavaranyát.
A kéttagú hajtótengelycsŒ
összeszerelése és szétszerelése
(129LK)
Összeszerelés:
• A szárnyas anya elforgatásával lazítsa meg a csatlakozót.
• A toldalékon lévŒ fület (A) igazítsa a csatlakozón lévŒ
nyílhoz (B).
• Nyomja a toldalékot a csatlakozóba, amíg az a helyére
nem pattan.
• Az egység használata elŒtt húzza meg erŒsen a szárnyas
anyát.
Szétszerelés:
• Lazítsa meg a csatlakozót a szárnyas anya (legalább 3-
szori) elforgatásával.
• Nyomja meg és tartsa lenyomva a gombot (C). A motor
végét szilárdan tartva húzza ki egyenesen a toldalékot a
csatlakozóból.
A
B
C
356
129C/L
129LK
