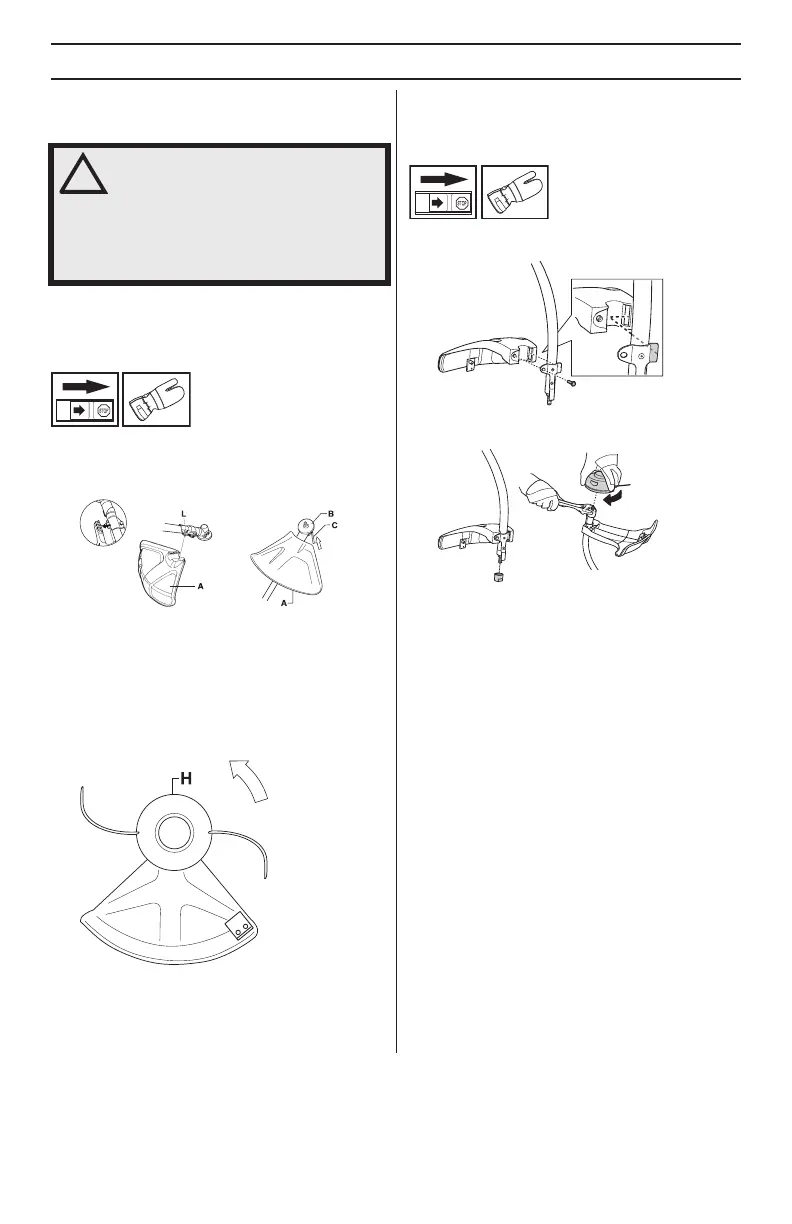

MONTAGEM
Montagem do equipamento de
cor
te
Monta
g
em da pr
otecção de
recor
te e do cabeçote de recorte
(129L, 129LK)
• Colocar a protecção de recorte (A) para trabalho com
a cabeça de recorte. A protecção de recorte/
protecção combinada é engatada no tubo e fixada
com um parafuso (L).
• Monte o accionador (B) na ponta do eixo de saída.
• Gire o eixo da lâmina até que um dos orifícios do
accionador coincida com o orifício correspondente na
caixa de engrenagens.
• Introduza o pino de freio (C) no orifício para frear o
eixo.
• Atarraxe o cabeçote de recorte/facas de plástico (H)
no sentido contrário ao da rotação.
• A desmontagem é feita pela ordem inversa.
Montagem da protecção de
recorte e do cabeçote de recorte
(129C)
• Instale a protecção como se mostra na figura. Aperte
bem.
• Monte a protecção contra poeira no eixo. A porca
deve estar totalmente coberta pela protecção.
• Segure a protecção contra poeira com uma chave
inglesa para evitar que o eixo gire.
• Aparafuse o cabeçote de recorte no eixo.
!
ATENÇÃO! Não pode ser utilizado, seja a
que título for, equipamento de corte sem
que esteja montada uma protecção
aprovada. Veja no capítulo
Especificações técnicas. Caso seja
montada uma protecção errada ou
defeituosa, isto pode causar sérios
danos pessoais.
