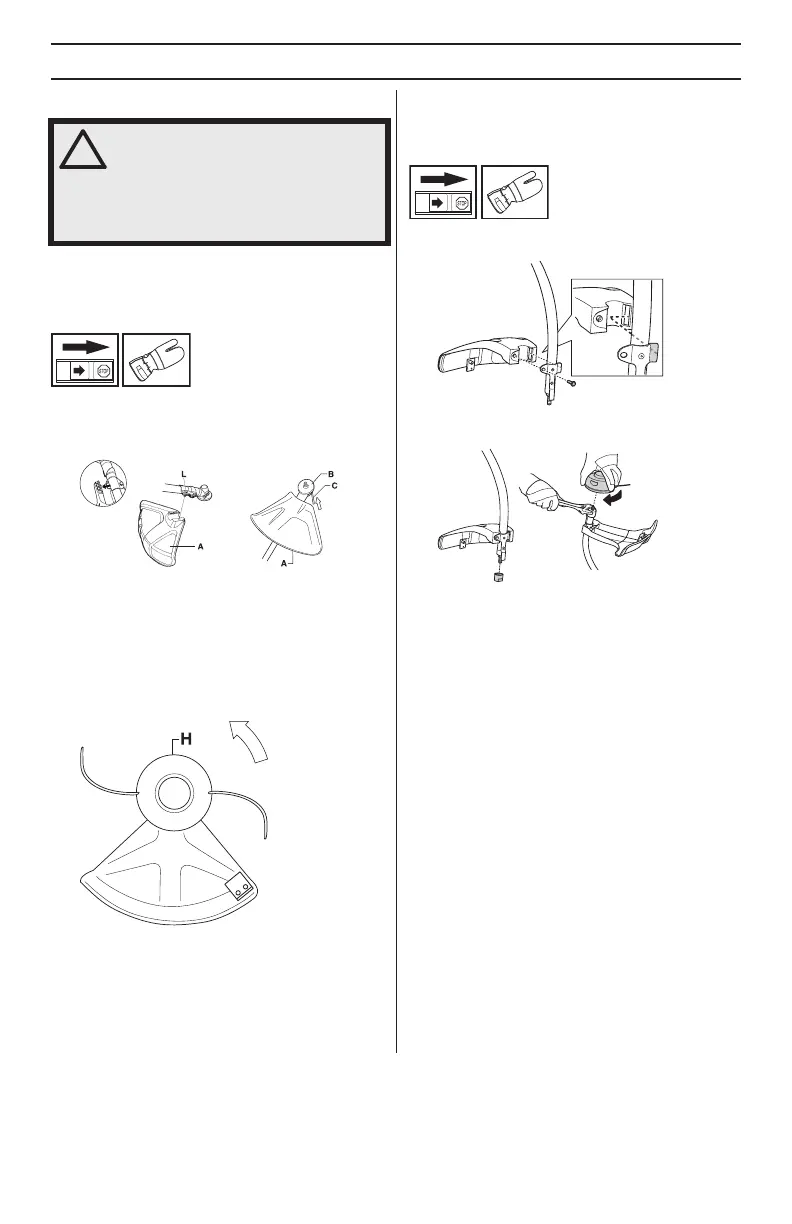

MONTAGGIO
Montaggio del gruppo di taglio
Monta
g
gio di pr
otezione della
testina e testina por
tafilo
(129L, 129LK)
•
Montare la protezione della testina (A) per le
operazioni con la testina portafilo. La protezione della
testina/protezione multipla viene agganciata al
supporto sull’albero cavo e fissata con 1 vite (L).
• Montare il menabrida (B) sull’alberino sporgente.
• Far ruotare l’alberino portalama fino a far coincidere
uno dei fori del menabrida con il foro corrispondente
nell’alloggiamento del riduttore.
• Introdurre nel foro la spina di bloccaggio (C) per
bloccare l’alberino.
• Avvitare la testina portafilo/coltelli in plastica (H) in
senso contrario al movimento di rotazione.
• Per smontare procedere in ordine inverso.
Montaggio di protezione della
testina e testina por
tafilo
(129C)
• Montare il paraspruzzi come mostrato dalla figura.
Serrare adeguatamente.
• Montare l’inserto sull’albero. Il dado dev’essere
completamente coperto dall’inserto.
• Tener fermo l’inserto con la chiave universale per
evitare che l’albero ruoti.
• Avvitare la testina sull’albero.
!
AVVERTENZA! Non usare mai in nessun
caso alcun gruppo di taglio senza che sia
stato montato un dispositivo di
protezione omologato. Vedi capitolo Dati
tecnici. Il montaggio di un dispositivo di
protezione inadeguato o difettoso può
provocare gravi lesioni alle persone.
