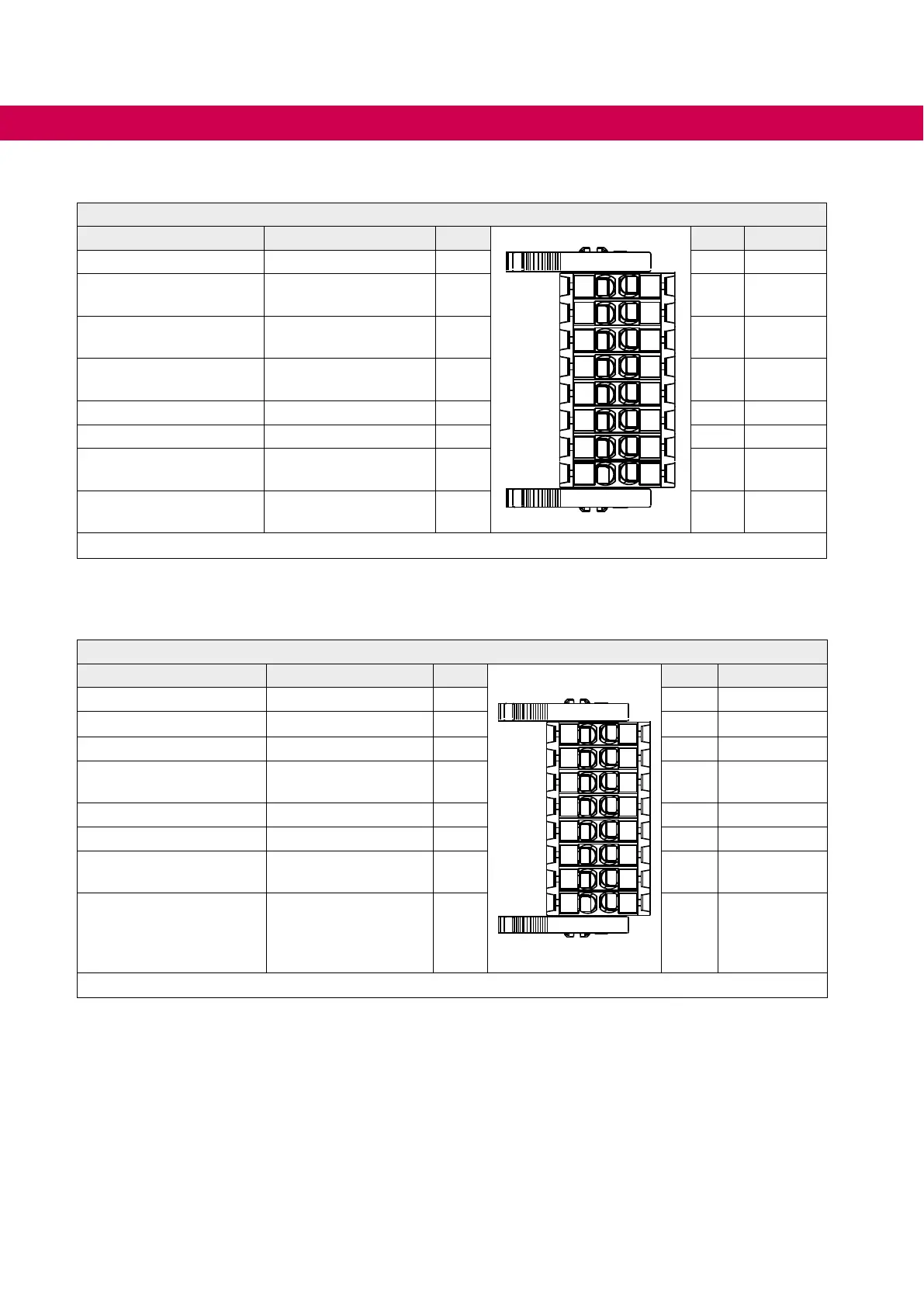

4.4.5.1 Assignment of the terminal block X2A AIC module
Digital inputs and outputs
Function Default setting Term.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Term. Function
Digital input DI 4 Reset, unchangeable 16 15 0 V
Digital input DI 3
Prog. error,
unchangeable
14 13 0V
Digital input DI 2
Release AIC / Reset,
unchangeable
12 11 0V
Digital input DI 1
Precharging complet-
ed, unchangeable
10 9 0V
Digital output DO 4 Not preset 8 7 0V
Digital output DO 3 Not preset 6 5 0V
Digital output DO 2
Ready for operation,
changeable
4 3 0V
Digital output DO 1
Start pre-charge,
unchangeable
2 1 0V
Figure 36: Assignment of the terminal block X2A AIC module
4.4.5.2 Assignment of the terminal block X2A charging module
Digital inputs and outputs
Function Default setting Term.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Term. Function
Digital input DI 4 Not preset 16 15 24V/<0.7Adc
Digital input DI 3 Not preset 14 13 24V/<0.7Adc
Digital input DI 2 Not preset 12 11 24V/<0.7Adc
Digital input DI 1
Start precharging,
unchangeable
10 9 24V/<0.7Adc
Digital output DO 4 Not preset 8 7 0V
Digital output DO 3 Not preset 6 5 0V
Digital output DO 2
Supply failure,
unchangeable
4 3 0V
Digital output DO 1
Precharging complet-
ed (main contactor
active),
unchangeable
2 1 0V
Figure 37: Assignment of the terminal block X2A charging module
