Building Technologies Division User Manual RWF55... CC1U7867en
Infrastructure & Cities Sector 12 Profibus-DP interface 05.11.2013
12.2 Wiring
COM2
D-SUB
jack
Pin: Signal on
the device
terminal strip 1
Description
6
7867z26/0612

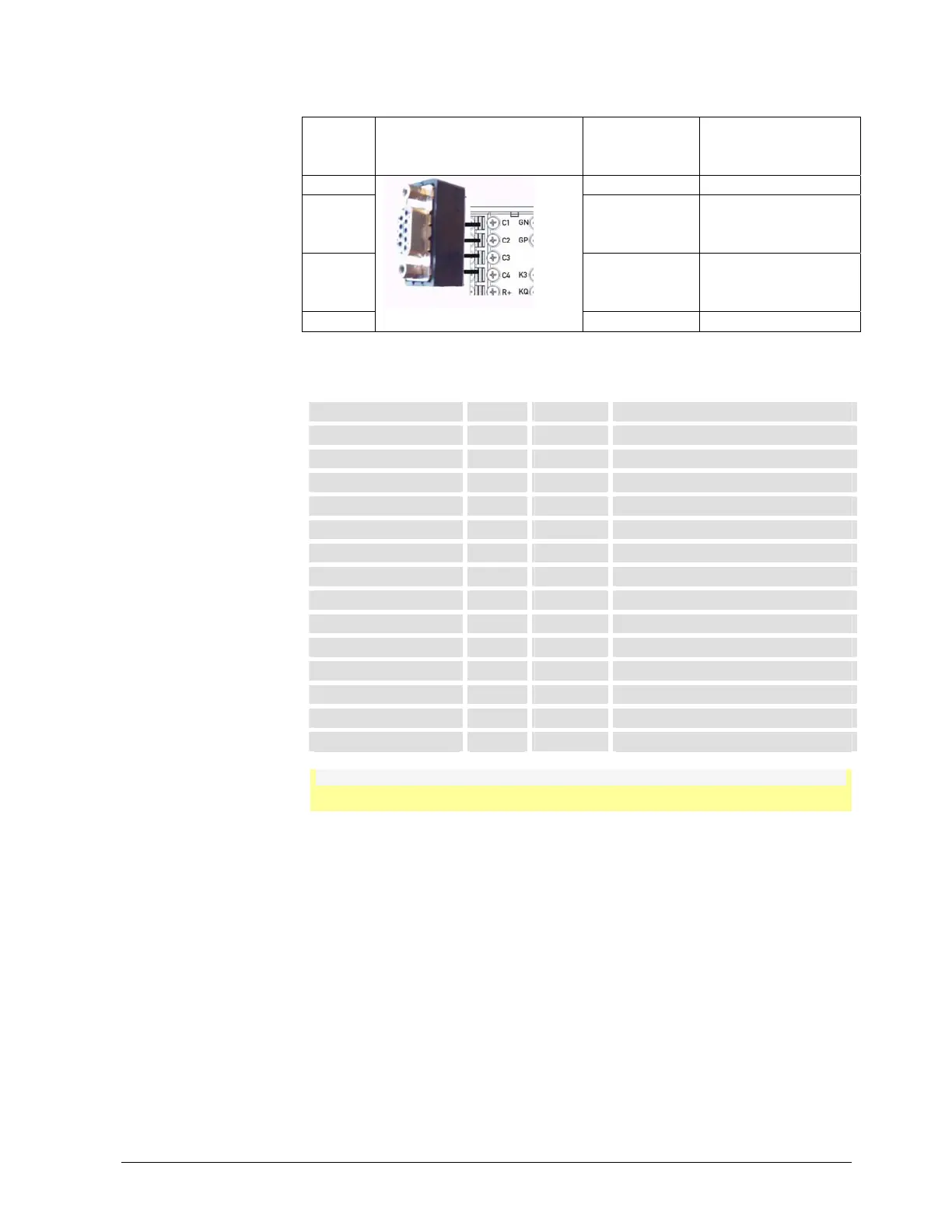

Figure 41: COM2 D-SUB jack
C1: VP Power supply - plus
3 C2: RxD/TxD-P Received
data/transmission data
- plus
8 C3: RxD/TxD-N Received
data/transmission data
- minus
5 C4: DGND Ground
12.3 Parameter list
Signal reference Access Data type Parameter
X1 RO Float Analog input InP1
X2 RO Float Analog input InP2
SP1
R/W Float Setpoint 1
SP2 (dSP) R/W Float Setpoint 2
--- RO Word Outputs and states
--- RO Word Binary signal and Hardware character
Pb1
R/W Float Proportional range 1
dt
R/W Float Derivative action time
rt
R/W Float Integral action time
REM RO Word Status remote operation
X3 RO Float Analog input InP3
AL
R/W Word Limit value alarm
B1 RO Float Burner alarm
WR RO
Float
Actual setpoint
Note!
The respective address ranges are given in the *.gsd file
ssignment of 9-pole D-
SUB jack
