OPERATING MANUAL
VERSION 09/2017 ORDER NUMBER DOC2354913

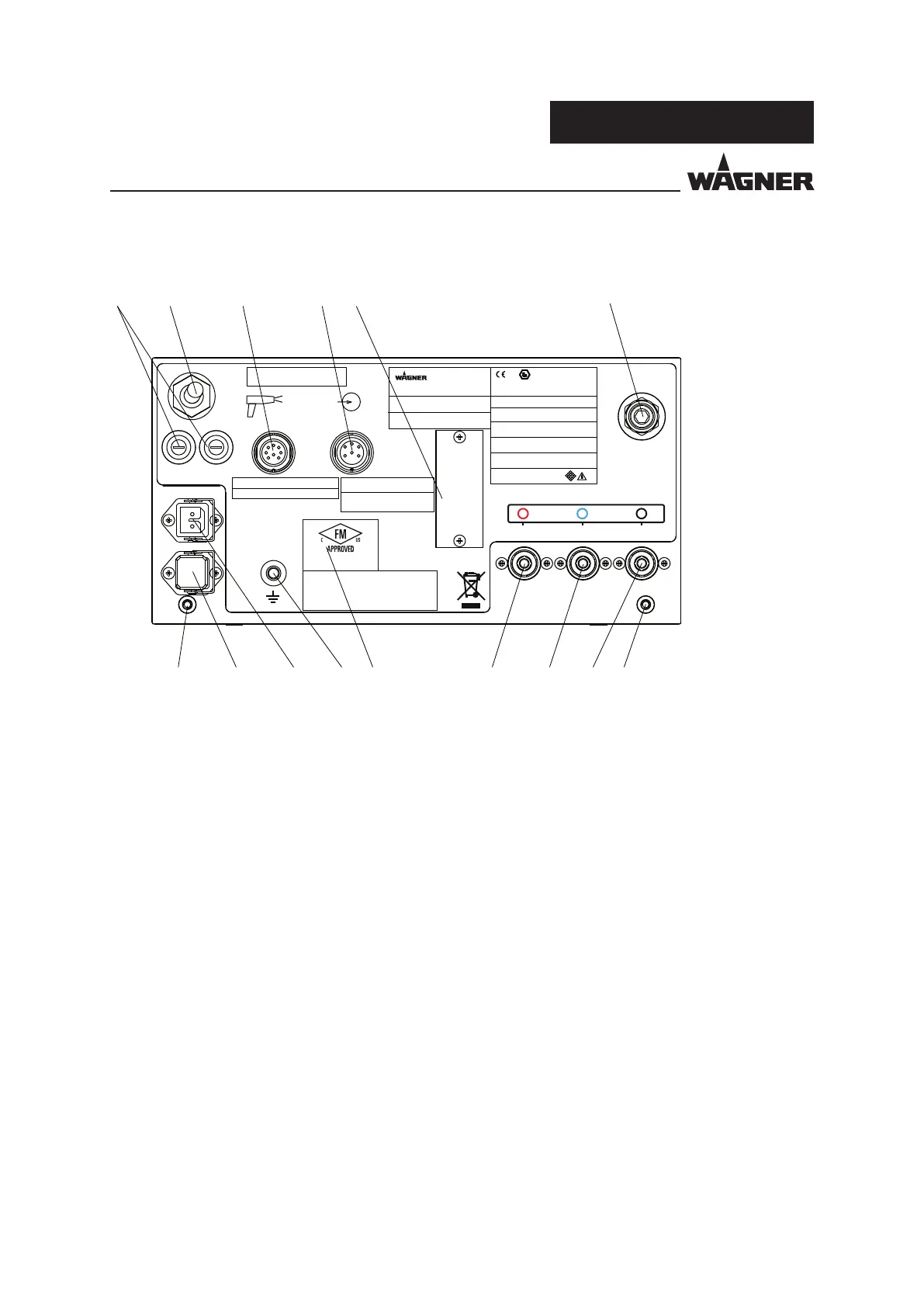

5.5.2 CONNECTIONS ON THE REAR SIDE OF THE EPGSPRINT XE
1 Mains supply switch
0 = The control unit is deactivated
1 = The control unit is activated
2 Primary fuse (2 pieces)
– 2 ampere, slow-acting
3 Mains input terminal
– Universal input: 90 VAC – 250 VAC
4 Mains output terminal
– Connected for vibrator motor
5 Knurled nut
– To connect the signal ground

WAGNER EPG-SPRINT XE Specifications

General

Brand	WAGNER
Model	EPG-SPRINT XE
Category	Paint Sprayer
Language	English
