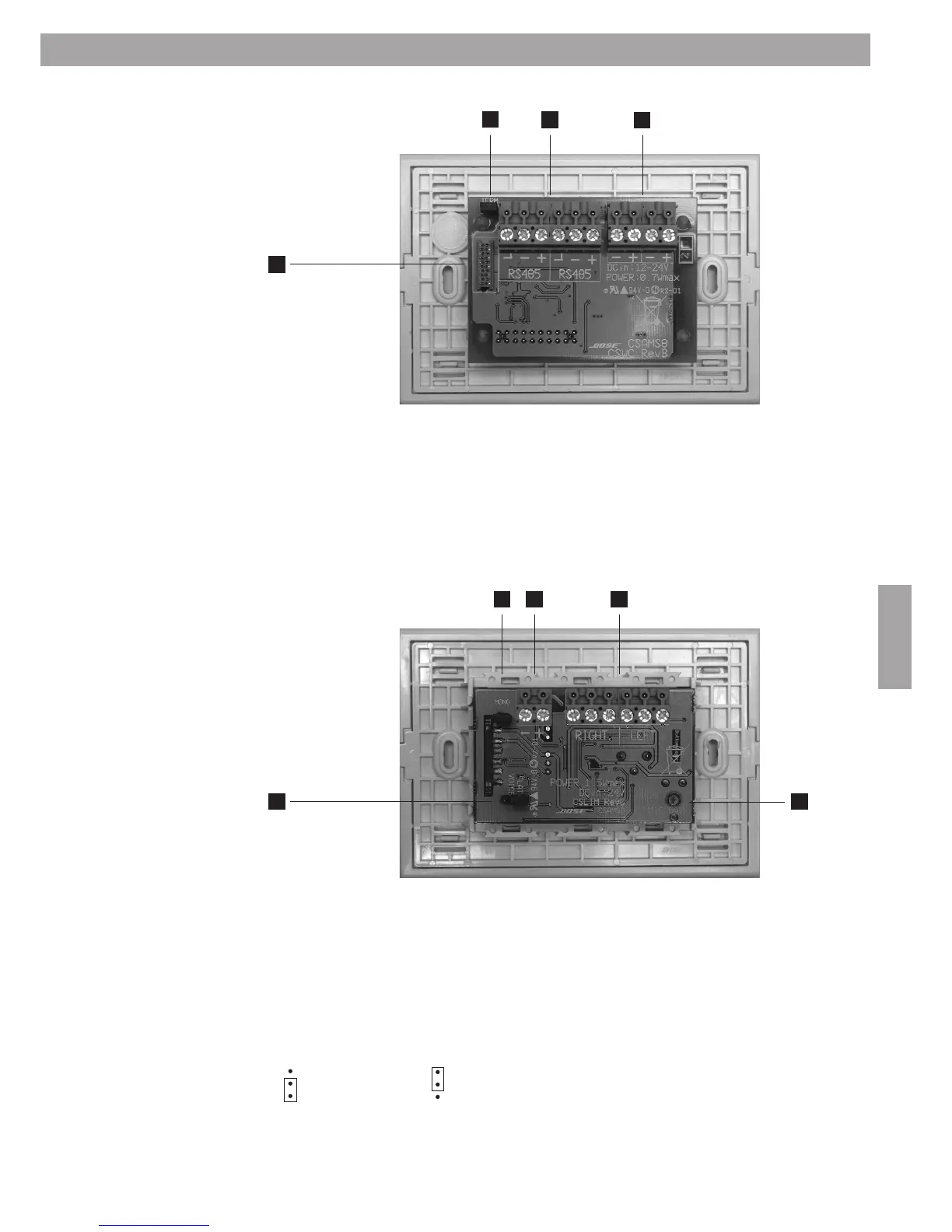

3.6 Connexion du CS-WC et réglages
1.Cavalierdeterminaison,voirlaREMARQUEduchapitre3.5
2. Connecteur RS485
3. Connecteur d’alimentation (12-24V continu)
4. Connecteur de mise à jour du firmware
REMARQUE: Voir Annexe B, pour les instructions de montage des plaques murales
1. Le CS-LIM est équipé d’un réglage de gain du microphone, il est également accessible en façade en utilisant un
tournevis de taille “0”. Tournez le réglage dans le sens inverse des aiguilles d’une montre
(vu de la façade) pour réduire le gain à un minimum de 32 dB. Tournez-le dans le sens des aiguilles d’une montre
pour augmenter le gain à un maximum de 66 dB. Le réglage de gain d’origine est de 38 dB.
2. Pour passer le CS-LIM de stéréo en mono, ce cavalier doit être mis en place. En configuration mono,
le câble audio doit être connecté à la sortie LEFT.
3. Pour activer l’égalisation voix (optimisée pour la parole) de l’entrée du microphone, le cavalier doit passer de
FLAT à VOICE .
= réponse plate = égalisation voix
4. Connecteur de sortie ligne stéréo symétrique.
5. Connecteur d’alimentation (24V continu).
REMARQUE: Voir Annexe B, pour les instructions de montage des plaques murales.
3.7 Connexion du CS-LIM et réglages
3. Installation du système
