Bose ControlSpace AMS-8 Safety Instructions & Installation Guide

73
Deutsch
73
1..8
10
24 Vdc
CS-AMS-8
+
-
24 Vdc
9
10
Open collector
Max. 50mA
CS-AMS-8
+
-
3. Installation des Systems
ControlSpace
®
AMS-8 enthält eine RS232-Kontaktanschluss-Karte (siehe auch Abschnitt 3.2).
Bis zu 40 Kontakteingänge können verwendet werden (8 pro Rack, max. 5 Racks). Es können folgende
Funktionen gesteuert werden: 40 Messages, 40 Presets, Raum Standby Funktionen. Der Auslöseimpuls für die
Kontakte entsteht dadurch, dass 24 V DC zwischen dem spezifischen Kontakt und dem gemeinsamen Erdungspol
(Ground Pin) angelegt werden.
Hinweis: Ein Kontakteingang mit der Funktion “Pulse” gibt eine Message einmalig wieder. Bei der Funktion „Hold“
wird eine Message solange wiederholt bis der Kontakt wieder geöffnet wird. Die „Hold“ Funktion ist auch sinnvoll
für Roomcombining oder Standbyfunktionen.
Eigenschaften
•8isolierteEingänge
•1isolierterAusgang
•DieEingängekönnenfürDurchsagen,dieRaumkombinationsfunktionverwendetoder
einen Ausgang “muten” oder eine Gruppe von Ausgängen “muten”
•DerOpen-Collector-Ausgangwirdaktiviert,sobaldeinerderachtEingängeaktiviertwird

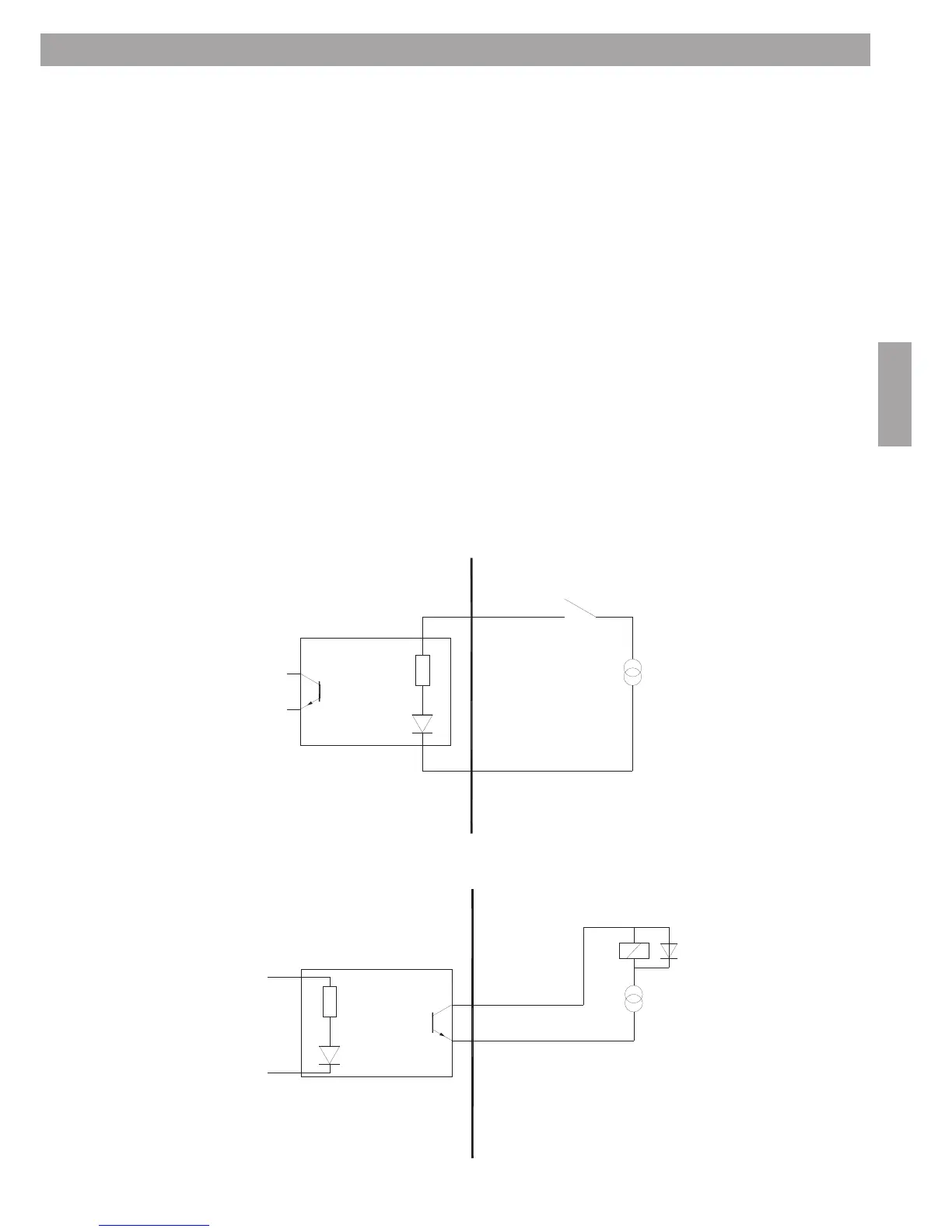

Schaltplan der acht Eingangskontakte
Schaltplan des Open-Collector-Ausgangs
3.9 Allzweck-Eingänge/-Ausgänge (GPIO)
CS-AMS-8
CS-AMS-8
