Bose ControlSpace AMS-8 Safety Instructions & Installation Guide

235
Sven ska
4 5
6
3
21
21
5
43

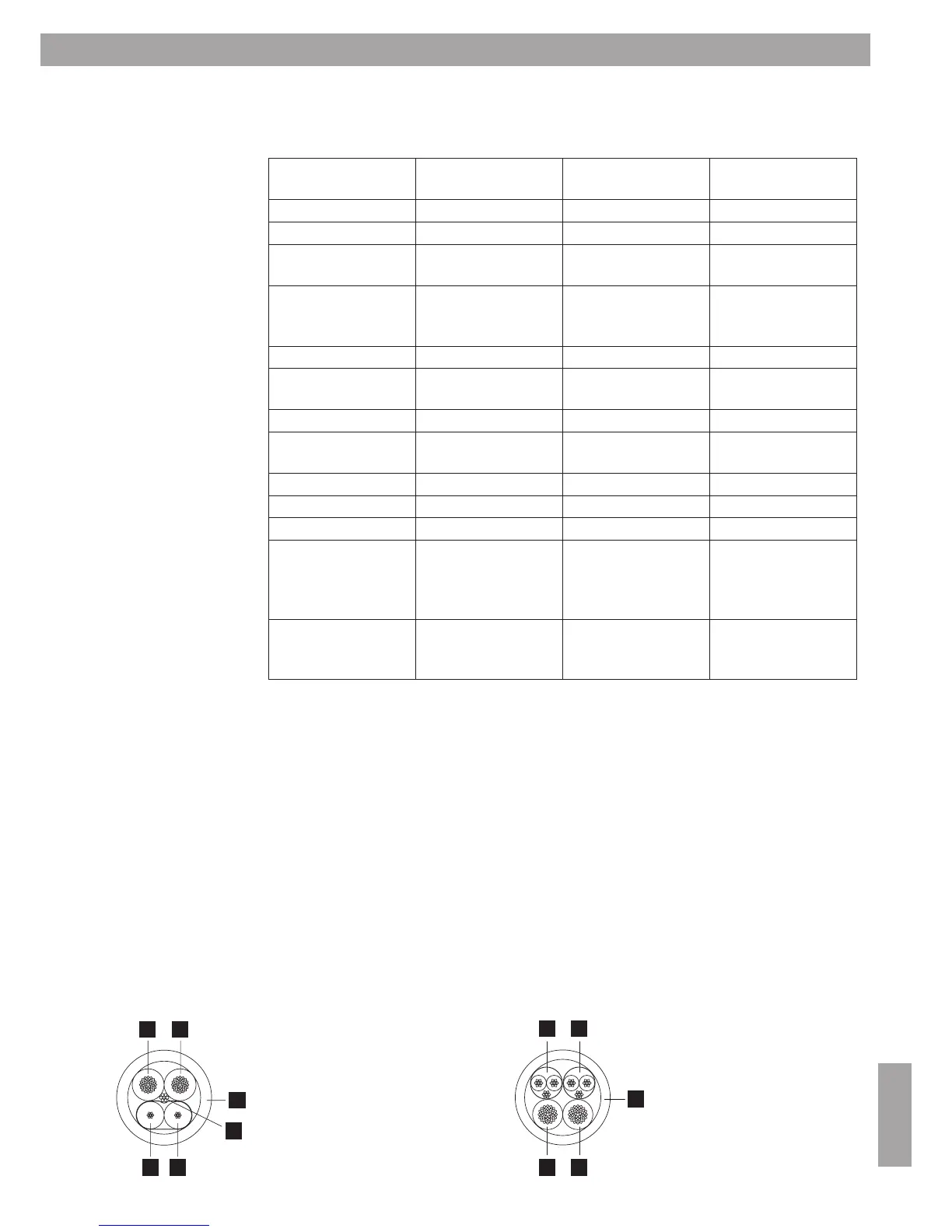

3.4 Anslutningar för användargränssnitt
ControlSpace
®
AMS-8
Väggreglage
ControlSpace
®
AMS-8
Sökpanel
ControlSpace
®
AMS-8
Lokal ingångsmodul
Nätdel
Spänning 12-24VDC, +/-20% 12-24VDC, +/-10% 24VDC, +5%/-10%
Ström @ 12VDC 50mA typ
@ 24VDC 30mA typ
@ 12VDC 140mA typ
@ 24VDC 70mA typ
@ 24VDC 60mA typ
Rekommenderad
strömförsörjning*
BOSE CS AMS-8
24VDC, 2.7A stabiliserad
strömförsörjning
BOSE CS AMS-8
24VDC, 2.7A stabiliserad
strömförsörjning
BOSE CS AMS-8
24VDC, 2.7A stabiliserad
strömförsörjning
RS485 kablar**
Maxavstånd
(/med hubb)
600m
(1200 m)
600m
(1200 m)
Inte tillämpligt
Terminering *** 120ohm 120ohm Inte tillämpligt
tillämpligtKabeltyp 1 par tvinnad och
skärmad
1 par tvinnad och
skärmad
Inte tillämpligt
Nom. Cap. 40pF/m Nom. Cap. 40pF/m Inte tillämpligt
Nom. Imp. 124ohm Nom. Imp. 124ohm Inte tillämpligt
Nom. Att. 2dB @ 1MHz Nom. Att. 2dB @ 1MHz Inte tillämpligt
Rekommenderade kablar BOSE CS AMS-8
kommunikation/ström-
kabel (blå) för CS-WC/
CS-PP
BOSE CS AMS-8
kommunikation/ström-
kabel (blå) för CS-WC/
CS-PP
Inte tillämpligt
Audio wiring Inte tillämpligt Standard Mic/Line-kabel,
1 par med skärm
Bose CS AMS-8 ljud/
strömkabel (gul) för
CS-LIM
* Obs! Om ovan nämnda strömförsörjning inte används, måste all annan strömförsörjning som används i Europa
överensstämma med EN/IEC 60950.
** Nödvändiga RS485-kablar
Koppla alltid ihop komponenterna i en kedjekopplad konfiguration (hellre än i en stjärna eller någon annan
konfiguration). Stjärnkoppling tillåts endast vid användning av CS-HUB. Var säker på att du skiljer datakablarna
från strömkablarna (>50V) på kabelbrickan eller annat med handhavande av kablarna.
*** Terminering
Termineringsbygeln ska placeras på det sista användargränssnittet (CS-WC eller CS-PP), som finns i änden av
varje RS485-kommunikationslinje.
CS AMS-8 kommunikation/strömkabel
1. Blå = RS485 kommunikation ‘+’
2. Genomskinlig = RS485 kommunikation ‘–’
3. Jord-ledning = RS485 kommunikation ‘GND’
4. Röd = effekt ‘24VDC’
5. Svart = effekt ‘mark’
6. Blått hölje
CS AMS-8 ljud/strömkabel
1. Gul = balanserad linjekabel (skärmad)
2. Grön = balanserad linjekabel (skärmad)
3. Röd = effekt ‘24VDC’
4. Svart = effekt ‘mark’
5. Gult hölje
3. Systeminstallation
