3. Systeeminstallatie

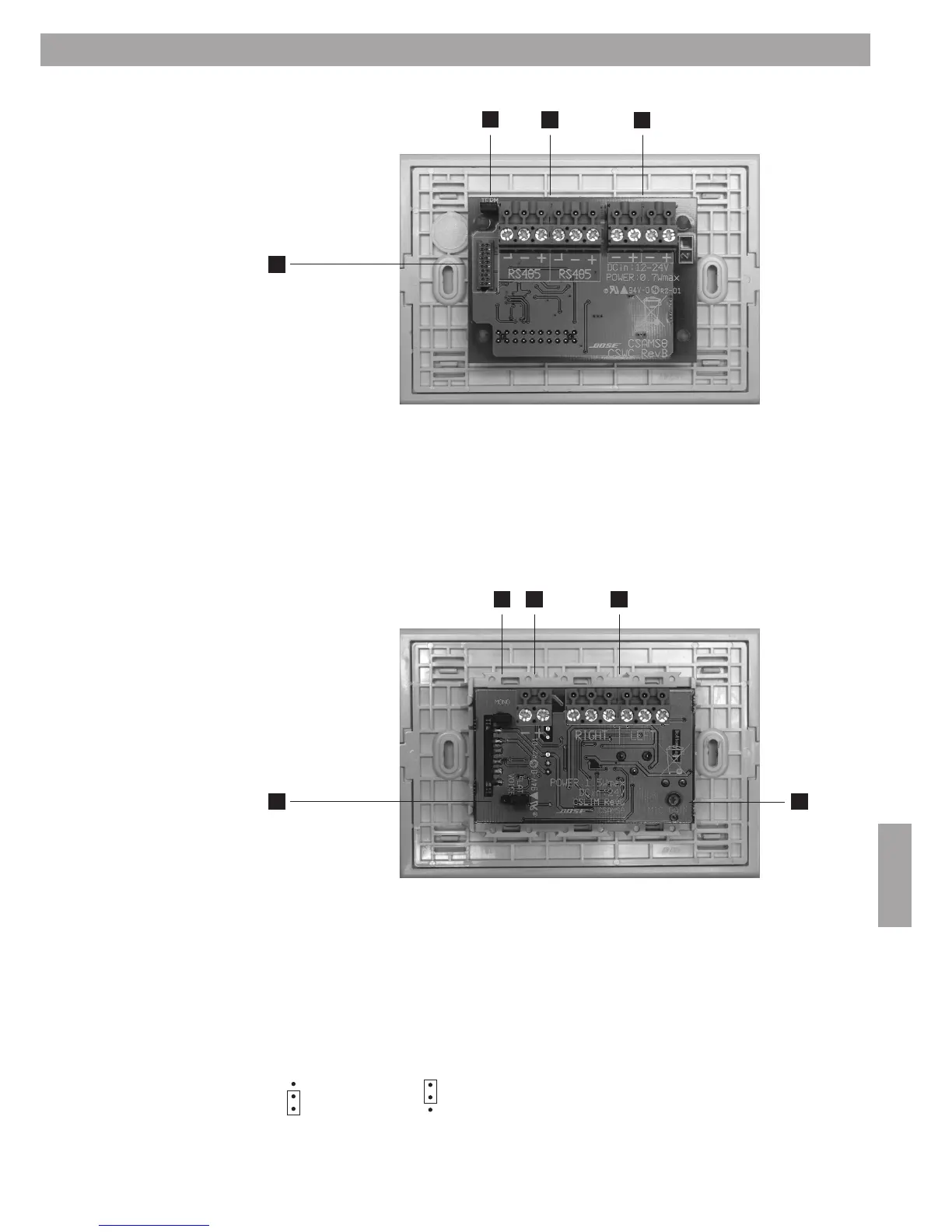

3.6 CS-WC aansluitingen en instellingen
1. Jumper voor afsluiting, zie OPMERKING in hoofdstuk 3.5
2. RS485-connector
3. Voedingsbronconnector (12-24Vdc)
4. Firmware update connector
OPMERKING: Zie Annex B. voor wandregelaar montage instructies.
1. De CS-LIM is uitgerust met een instelbare potmeter voor het microfoonvolume, deze is ook instelbaar via
het frontpaneel door een ‘0’ schroevendraaier te gebruiken. Draai de instelpotmeter linksom (gezien van
de voorkant) om het volume te verlagen naar de minimumwaarde van 32 dB of rechtsom om het volume te
verhogen naar de maximumwaarde van 66 dB. De fabrieksinstelling is 38 dB.
2. Stel deze jumper in als de CS-LIM moet worden gewijzigd van stereo- in monoconfiguratie.In het geval van een
mono configuratie moet de audio kabel aangeloten worden op de LINKER uitgang.
3. Wijzig de jumper vanFLATinVOICEomspraak-EQ(geoptimaliseerdeEQvoorspraak)|
voor de microfooningang te activeren.
=vlak =spraak-EQ
4. Connector voor gebalanceerde lijnuitgang (Stereo).
5. Voedingsbronconnector (24Vdc).
OPMERKING: Zie Annex B. voor wandregelaar montage instructies.
3.7 CS-LIM aansluitingen en instellingen
