3.8 CS-PP caansluitingen en instellingen
3. Systeeminstallatie
DeCS-PPisuitgerustmeteeninstelpotmeter(spraakEQ),voormicrofoonvolumeeneeninstelpotmetervoorhet
oproepsignaal. Als u beide instelpotmeters wilt instellen en de CS-PP wilt aansluiten, moet u de plastic afdekplaat
(boven aan het voorpaneel van de CS-PP) verwijderen. Verwijder vervolgens de 4 schroeven en til het voorpaneel uit
de behuizing. De twee instelpotmeters bevinden zich onder aan het paneel.
OPMERKING: Zie Annex B. voor wandregelaar montage instructies.

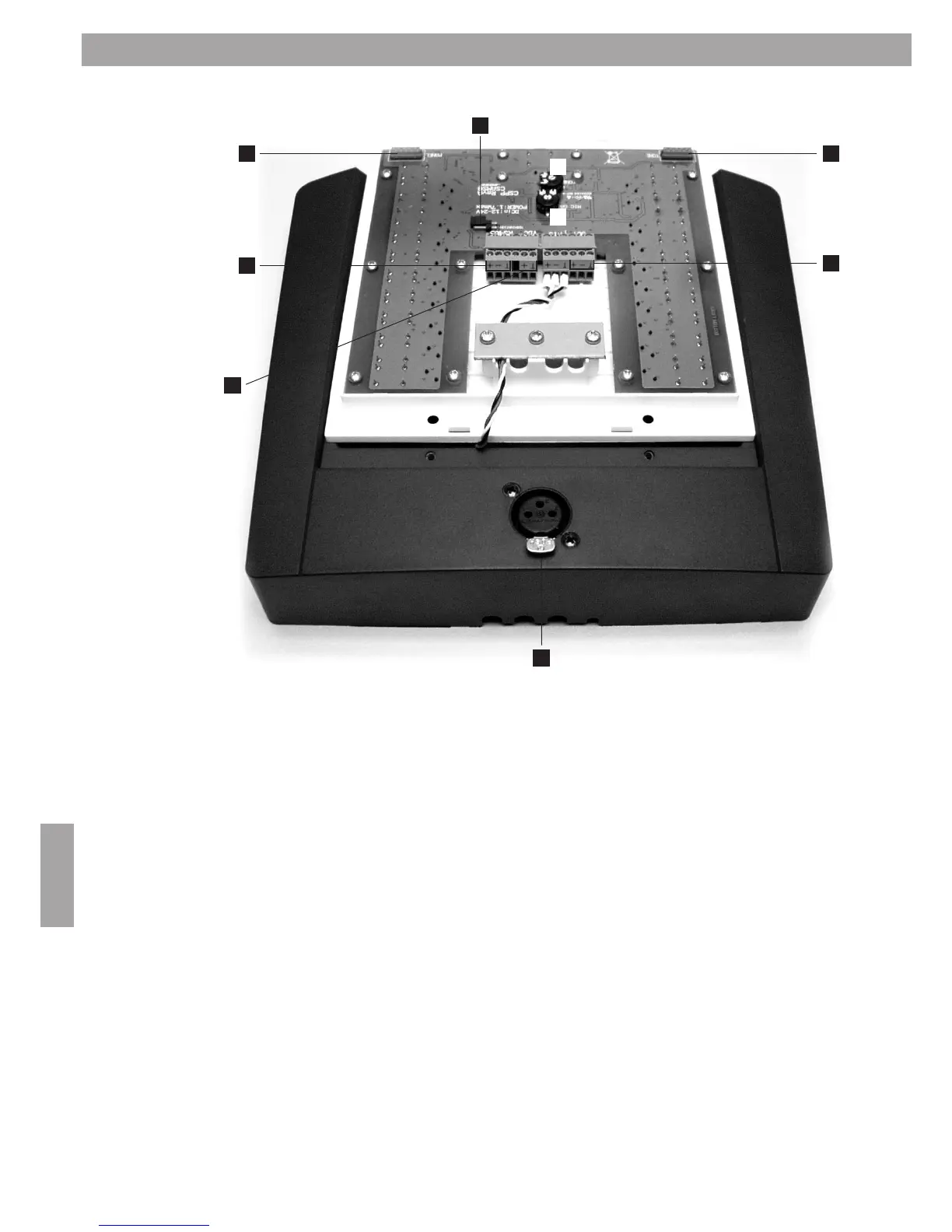

1. Microfoonvolume: Draai de instelpotmeter linksom om het volume te verlagen naar de minimumwaarde van
32 dB of rechtsom om het volume te verhogen naar de maximumwaarde van 66 dB. De fabrieksinstelling is 38
dB.
2. Volume voor oproepsignaal: Gebruik de instelpotmeter om het volume te verhogen of te verlagen.
3. Jumper voor afsluiting, zie OPMERKING in hoofdstuk 3.5.
4. RS485-connector.
5. Voedingsbronconnector, 12-24Vdc (2 van de 3 aansluitpinnen worden gebruikt).
6. Connector voor gebalanceerde lijnuitgang.
7. Firmware update connector.
8. XLR-connector voor een microfoon, met 22Vdc phantoomvoeding.
