Bose ControlSpace AMS-8 - Tilslutning Af Det Vægmonterede Betjeningspanel; Tilslutning Af Lokalt Inputmodul

4343
Dansk
voice
flat
voice
flat
2 5 4
3 1
1
2
3
4

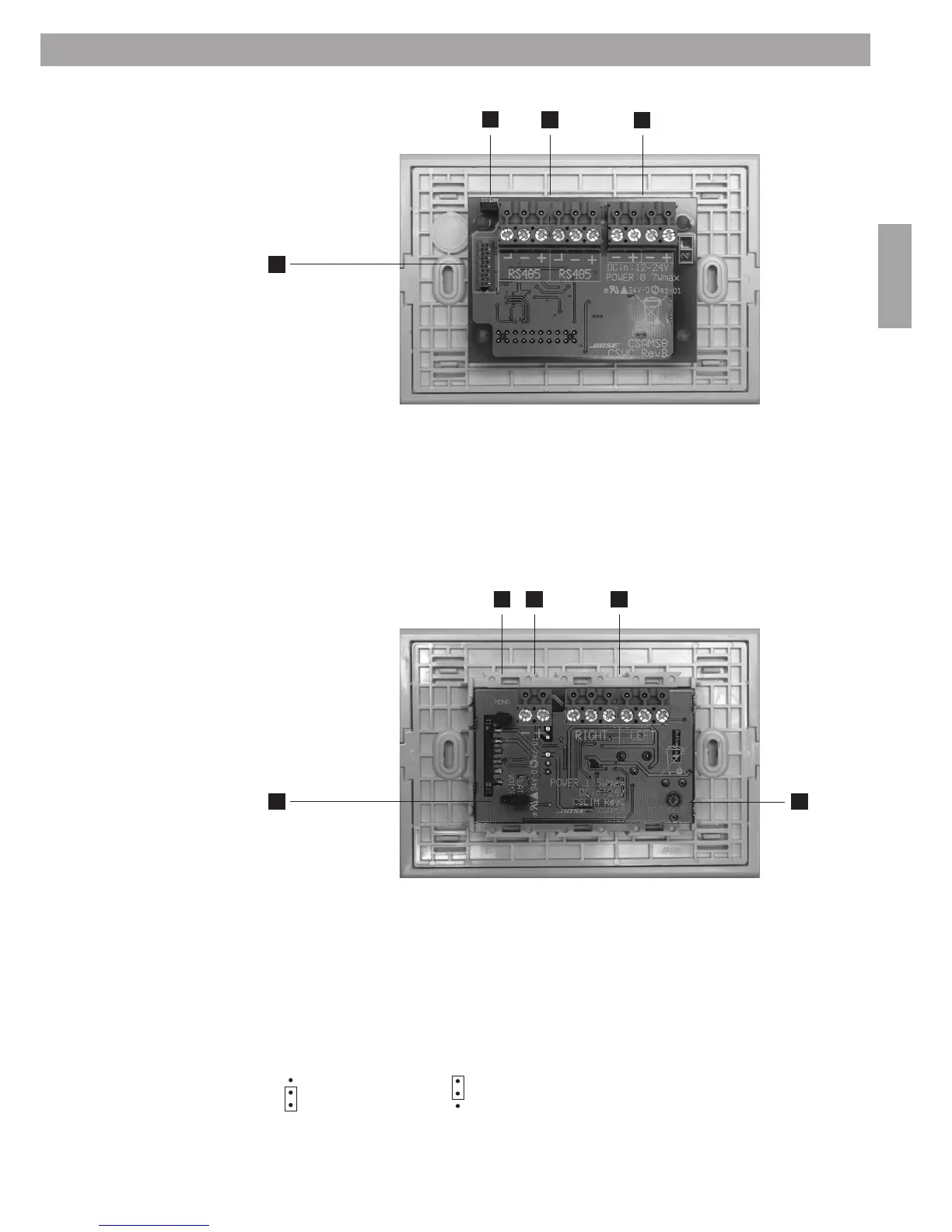

3.6 CS-WC tilslutning og indstillinger
3.7 CS-LIM tilslutning og indstillinger
1. Slutjumper, se BEMÆRK! i afsnit 3.5
2. RS485-stik
3. Stik til strømforsyning (12-24Vdc)
4. Firmware update forbindelse
NOTE: Se Annex B. Montering af vægbetjeningspanel
1. Det lokale inputmodul er udstyret med lydstyrkeregulering til mikrofon, som også kan indstilles gennem
frontpanelet med en “0” skruetrækker. Drej justeringsknappen mod uret for at sænke lydstyrken (set fra
fronten); minimumværdien er 32 dB. Drej justeringsknappen med uret for at øge lydstyrken; maksimumværdien
er 66 dB. Fabriksindstillingen er 38 dB.
2. Hvis du vil omskifte det lokale inputmodul fra stereo til mono, skal denne jumper ændre position.
Ved mono skal kablet forbindes til det VENSTRE output
3.Hvisduvilaktiverestemme-EQ(valgfritEQtilbrugfortale)formikrofonensinput,
skal afbryderen stilles fra FLAT til VOICE
  =normalgengivelse =stemme-EQ
4. Stereo, stik til balanceret line-udgang.
5. Stik til strømforsyning (24Vdc).
NOTE: Se Annex B, for montage af vægbetjeningspaneler
3. Installation af systemet
