2 5 4
3 1
1
2
3
4
voice
flat
voice
flat
3. Installazione del sistema

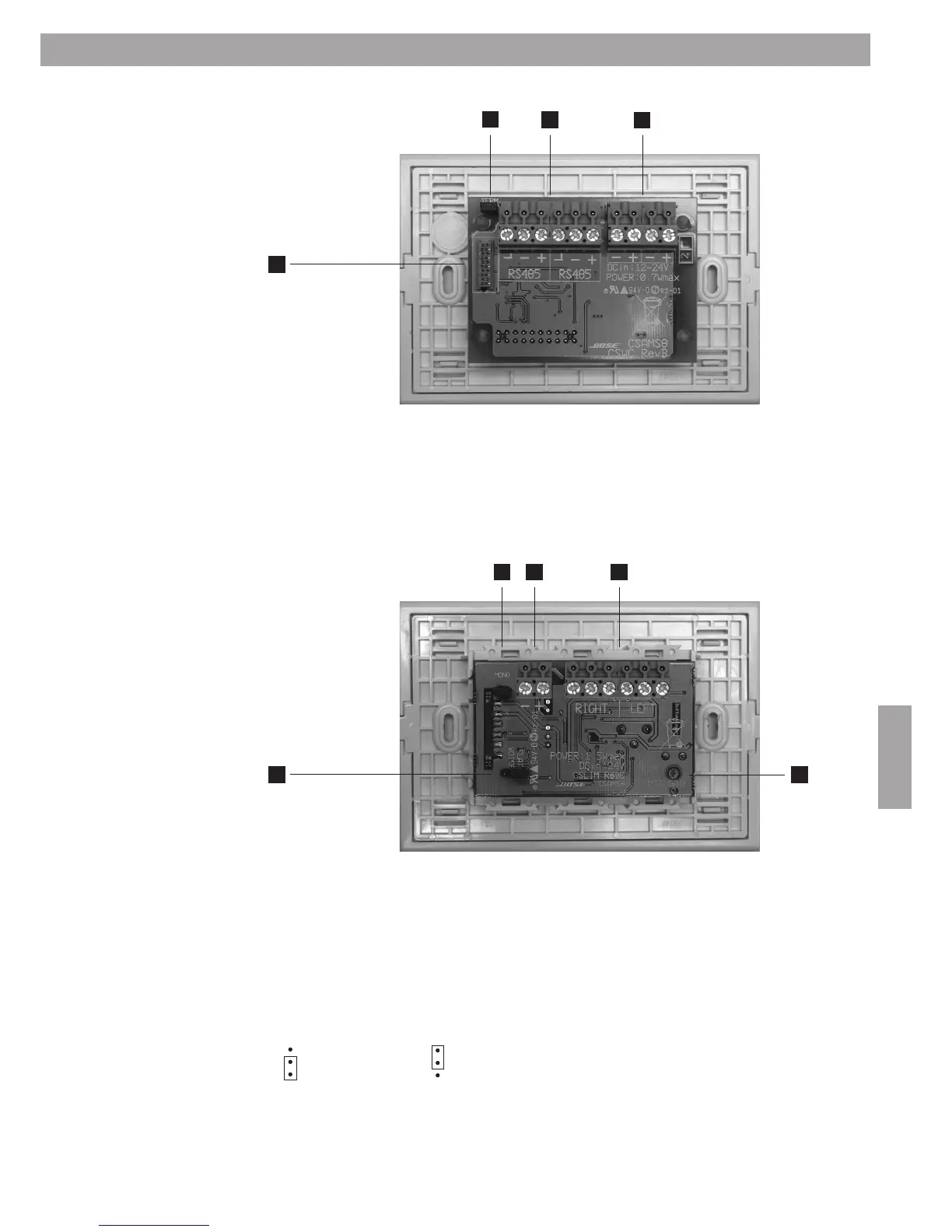

3.6 Connessioni e configurazione del CS-WC
1. Jumper di terminazione, vedere NOTA del capitolo 3.5.
2. Connettore RS485.
3. Connettore alimentatore (12-24Vdc).
4. Connettore per l’aggiornamento del firmware
Nota: Vedere Allegato B. Istruzioni per il montaggio del pannello da parete
1. Il CS-LIM è dotato di un regolatore per il guadagno del microfono, accessibile anche dal pannello frontale
utilizzando un cacciavite ‘0’. Ruoti il regolatore in senso anti-orario (vedendo dal davanti) per ridurre il
guadagno fino a un minimo di 32 dB e in senso orario per aumentare il guadagno fino a un massimo di 66
dB. L’impostazione predefinita del guadagno è 38 dB.
2. Per passare dalla configurazione stereo del CS-LIM a quella mono, inserisca questo jumper.
In una configurazione mono, il cavo di segnale deve essere collegato all’uscita sinistra.
3. Per attivare la equalizzazione per la voce (ottimizzata per il parlato) per l’ingresso microfonico,
sposti il jumper da FLAT a VOICE.
= risposta lineare = equalizzazione per la voce
4. Connettore di uscita di linea stereo bilanciato.
5. Connettore alimentatore (24Vdc).
NOTA: Vedere Allegato B. Istruzioni per il montaggio del pannello da parete
3.7 Connessioni e configurazione del CS-LIM
