3.8 CS-WC anslutningar och inställningar
3. Systeminstallation

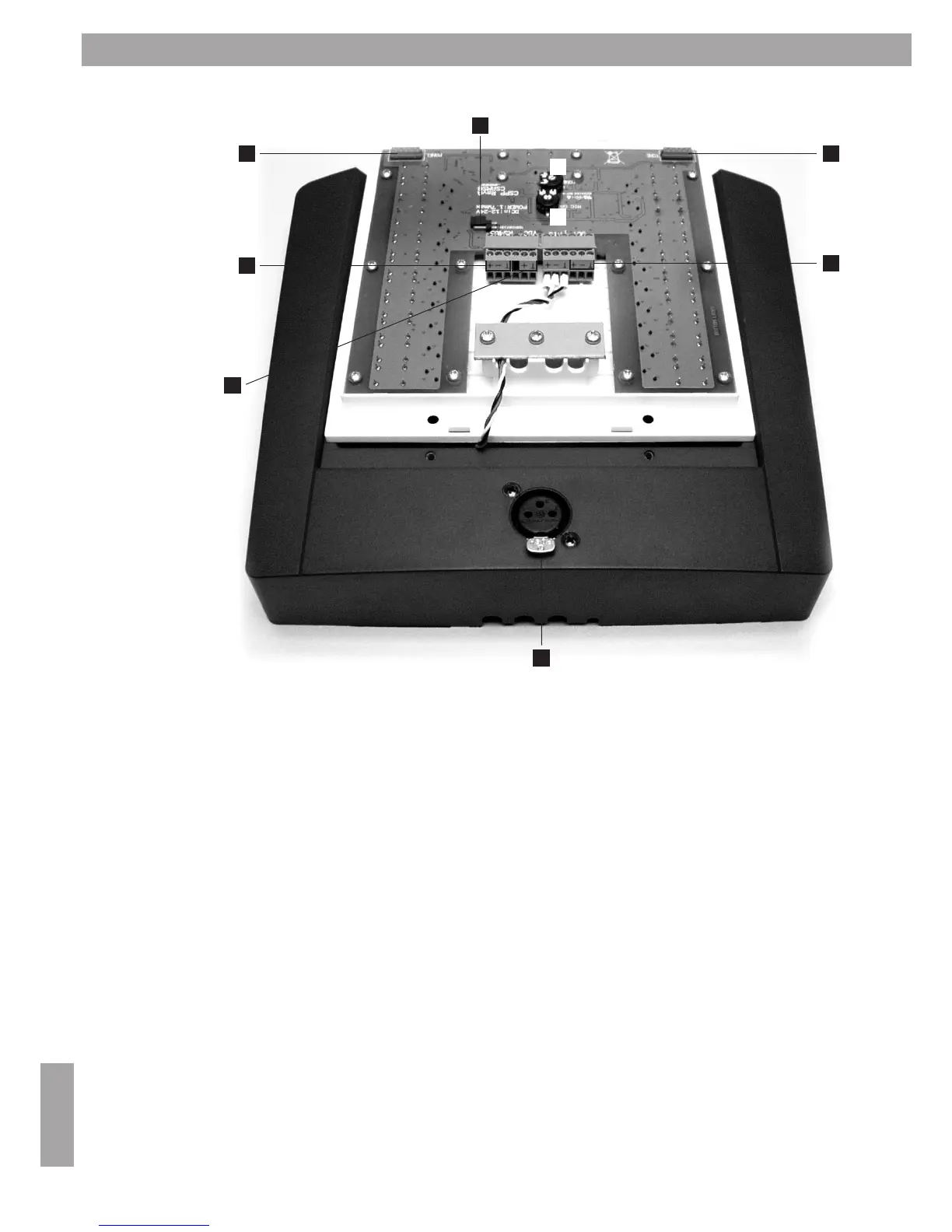

CS-PP är utrustad med röstbalansering, en justeringsanordning för mikrofonförstärkning en för tonförstärkning
(uppmärksamhetssignal). För att kunna justera båda förstärkningarna, och kunna ansluta CS-PP:n, behöver man
avlägsna plastinlägget (överst på frontplattan på CS-PP:n), sedan ta bort de 4 skruvarna och lyfta frontpanelen
ut ur höljet. De två justeringsanordningarna finns längst ner på panelen.
1. Mikrofonförstärkning: vrid justeringsanordningen moturs för att minska förstärkningen till ett minimum
på 32,6dB. Vrid justeringsanordningen medurs för att öka förstärkningen till ett maximum på 60,1dB.
Fabriksinställningen för förstärkning är 38dB.
2. Tonförstärkning: Använd justeringsanordningen för att minska eller öka nivån på tonsignalen.
3. Termineringsbygel, se OBS! i kapitel 3.5
4. RS485-kontakt
5. Strömförsörjningskontakt, 12-24 V likström (endast 2 av de 3 stiften används!).
6. Anslutning balanserad utgångslinje.
7. Anslutning för uppdatering av maskinvara.
8. XLR-anslutning för mikrofon med 22 V likström fantommatning
