Bose ControlSpace AMS-8 Safety Instructions & Installation Guide

179
Nederlands
179
4 5
6
3
21
21
5
43

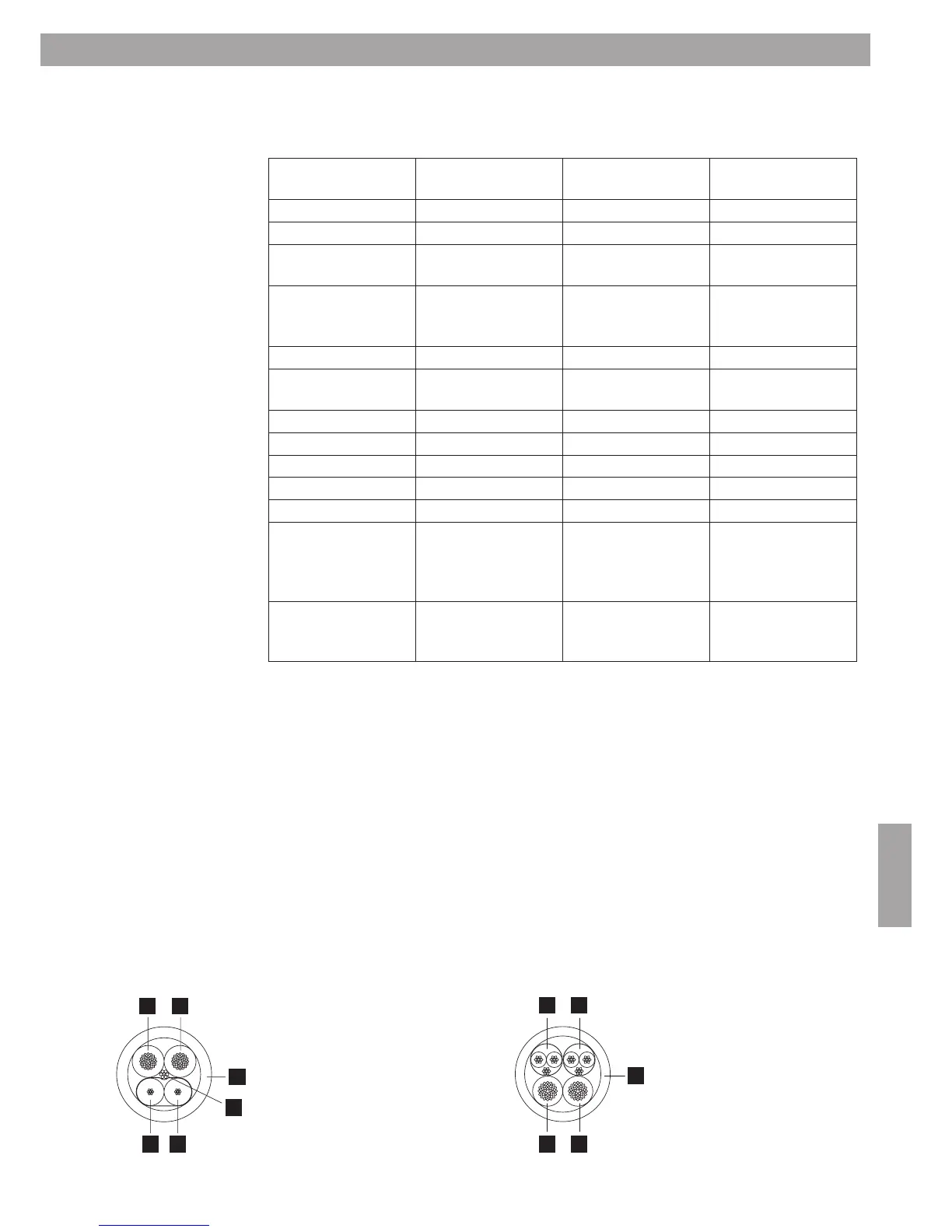

3.4 Aansluitingen gebruikersinterface
ControlSpace
®
AMS-8
wandregelaar
ControlSpace
®
AMS-8
oproeppaneel
ControlSpace
®
AMS-8
lokale inputmodule
Voedingsbron
Voltage 12-24 V DC, +/-20% 12-24 V DC, +/-10% 24 V DC, +5%/-10%
Spanning bij 12V DC 50mA norm.
bij 24V DC 30mA norm.
bij 12VDC 140mA norm.
bij 24VDC 70mA norm.
bij 24V DC 60mA norm.
Aanbevolen voedings-
bron*
BOSE CS AMS-8
24 V DC 2,7 A gestabili-
seerde voedingsbron
BOSE CS AMS-8
24 V DC 2,7 A gestabili-
seerde voedingsbron
BOSE CS AMS-8
24 V DC 2,7 A gestabili-
seerde voedingsbron
RS485-kabels**
Maximumlengte
(/with Hub)
600 m
(/1200m)
600 m
(/1200m)
Niet van toepassing
Afsluiting*** 120 Ohm 120 Ohm Niet van toepassing
Kabeltype 1 STP-kabel 1 STP-kabel Niet van toepassing
Nom. Cap. 40 pF/m Nom. Cap. 40 pF/m Niet van toepassing
Nom. Imp. 124 Ohm Nom. Imp. 124 Ohm Niet van toepassing
Nom. Att. 2 dB bij 1MHz Nom. Att. 2 dB bij 1MHz Niet van toepassing
Aanbevolen kabel BOSE CS AMS-8
communicatie/voedings-
kabel (blauw) voor
CS-WC/CS-PP
BOSE CS AMS-8
communicatie/voedings-
kabel (blauw) voor
CS-WC/CS-PP
Niet van toepassing
Audiokabels Niet van toepassing 1 standaard-mic/lijn-
kabel, afgeschermd
Bose CS AMS-8
audio/voedingskabel
(geel) voor CS-LIM
* Opmerking: Als de hierboven vermelde voedingsbron niet wordt gebruikt, mogen in Europa alleen
voedingsbronnen worden gebruikt die voldoen aan EN/IEC 60950.
** Benodigde RS485 bekabeling
Gebruik voor de componenten altijd een seriële configuratie, in plaats van een sterconfiguratie of andere
configuratie. Ster bekabeling is alleen toegestaan wanneer men een CS-HUB gebruikt. Zorg dat de datakabel
gescheiden is van de voedingskabel (>50 V) in de kabelgoot of ander kabelsysteem.
*** Afsluiting
De jumper voor afsluiting moet op de laatste gebruikersinterface (CS-WC of CS-PP) worden geplaatst, aan het
einde van elke RS485-communicatielijn.
CS AMS-8 communicatie/voedingskabel
1. Blauw = RS485-communicatie ‘+’
2. Transparant = RS485-communicatie ‘–’
3. Drainwire = RS485-communicatie ‘aarde’
4. Rood = voeding ‘24 V DC’
5. Zwart = ‘aarde’
6. Blauw omhulsel
CS AMS-8 audio/voedings-kabel
1. Geel = gebalanc. lijn (afgeschermd)
2. Groen = gebalanc. lijn (afgeschermd)
3. Rood = voeding ‘24 V DC’
4. Zwart = ‘aarde’
5. Geel omhulsel
3. Systeeminstallatie
