3.8 Connessioni e configurazione del CS-PP
3. Installazione del sistema

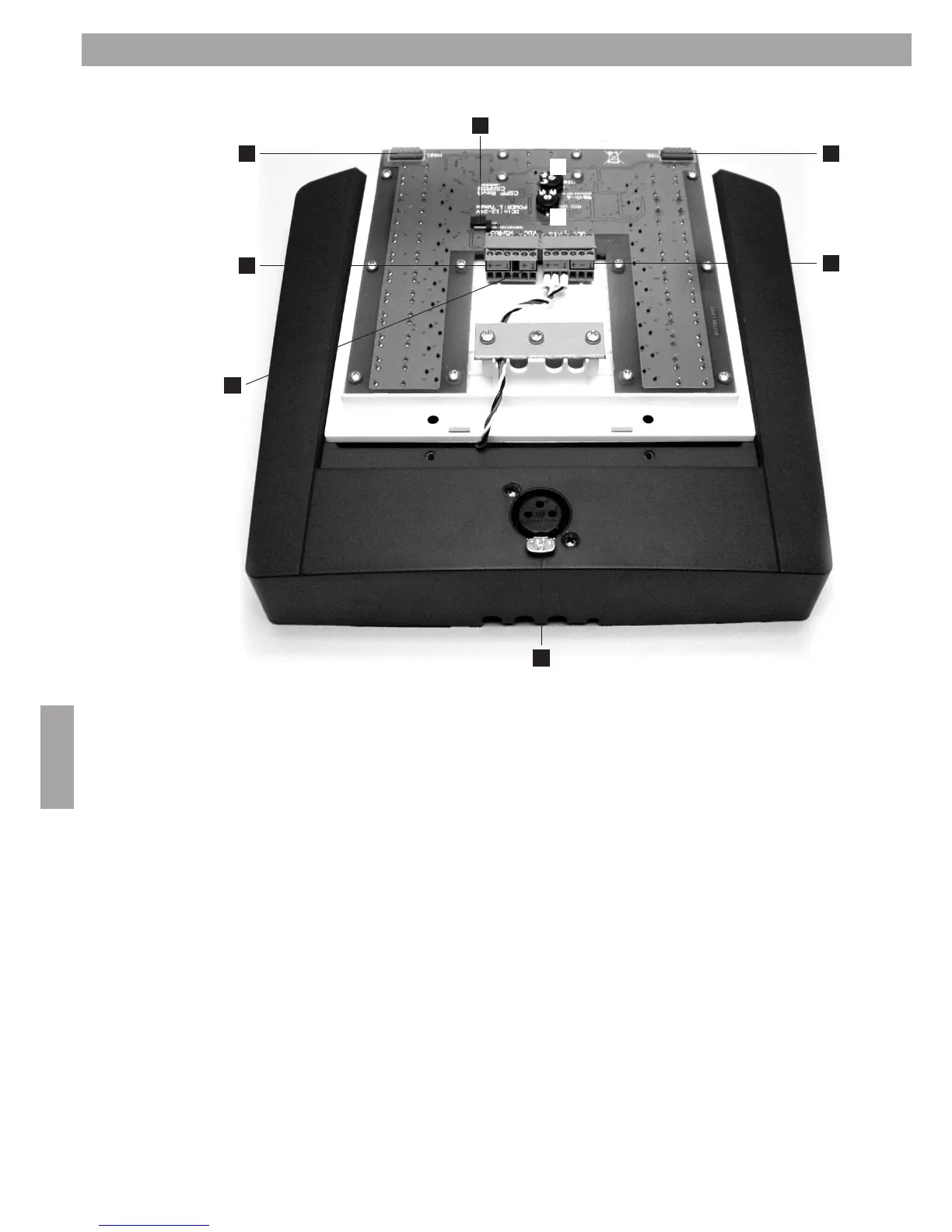

Il CS-PP è fornito di un circuito di equalizzazione per la voce, di un regolatore di guadagno per il microfono e di
uno per il segnale di attenzione. Per poter regolare i guadagni e connettere il CS-PP, rimuova come prima cosa
l’inserto in plastica (nella parte superiore del pannello anteriore del CS-PP), quindi rimuova le
4 viti ed estragga il pannello anteriore dal relativo alloggiamento. I due regolatori sono collocati nella parte
inferiore del pannello.
Nota: Attenzione a non causare corto circuiti tra i fili e i terminali dei componenti
1. Guadagno del microfono: ruoti il regolatore in senso anti-orario per ridurre il guadagno fino a un minimo di
32,6 dB e in senso orario per aumentare il guadagno fino a un massimo di 60,1 dB. L’impostazione predefinita
del guadagno è 38 dB.
2. Guadagno del segnale di attenzione: utilizzi il regolatore per ridurre o aumentare il livello.
3. Jumper di terminazione, veda la NOTA del capitolo 3.5.
4. Connettore RS485.
5. Connettore alimentatore, 12-24Vdc (solo due dei tre contatti sono utilizzati!)
6. Connettore uscita linea bilanciata.
7. Connettore per l’aggiornamento del firmware
8. Connettore XLR per il microfono con alimentazione phantom a 22Vdc
