3. Installazione del sistema
Il ControlSpace
®
AMS-8 include una scheda GPIO/RS232 (vedere anche il capitolo 3.2).
Fino a 40 contatti GPIO (8 per unità, massimo 5 unità in totale) possono essere utilizzati per abilitare l’invio
di 40 messaggi, per attivare fino a 40 combinazioni di zone e per mettere in mute singole uscite o tutte.
NOTA: Con un contatto eseguito con pulsante il messaggio verrà riprodotto una sola volta. Con un contatto
eseguito con interruttore il messaggio verrà ripetuto finché il contatto venga rilasciato. Utilizzare quest’ultimo
tipo di contatto anche per attivare un Room Combining o la modalità Standby (rilasciare il contatto per
disattivare queste due funzioni).
Caratteristiche
•8ingressiisolati
•1uscitaisolata
•Gliingressipossonoessereutilizzatipersmistareimessaggi,richiamaredellecombinazionidizoneoper
mettere in mute un’uscita o un gruppo di uscite (le uscite ritornano al livello di default dopo il mute)
•L’uscitaa collettore aperto viene attivata quando si attiva uno degli otto ingressi

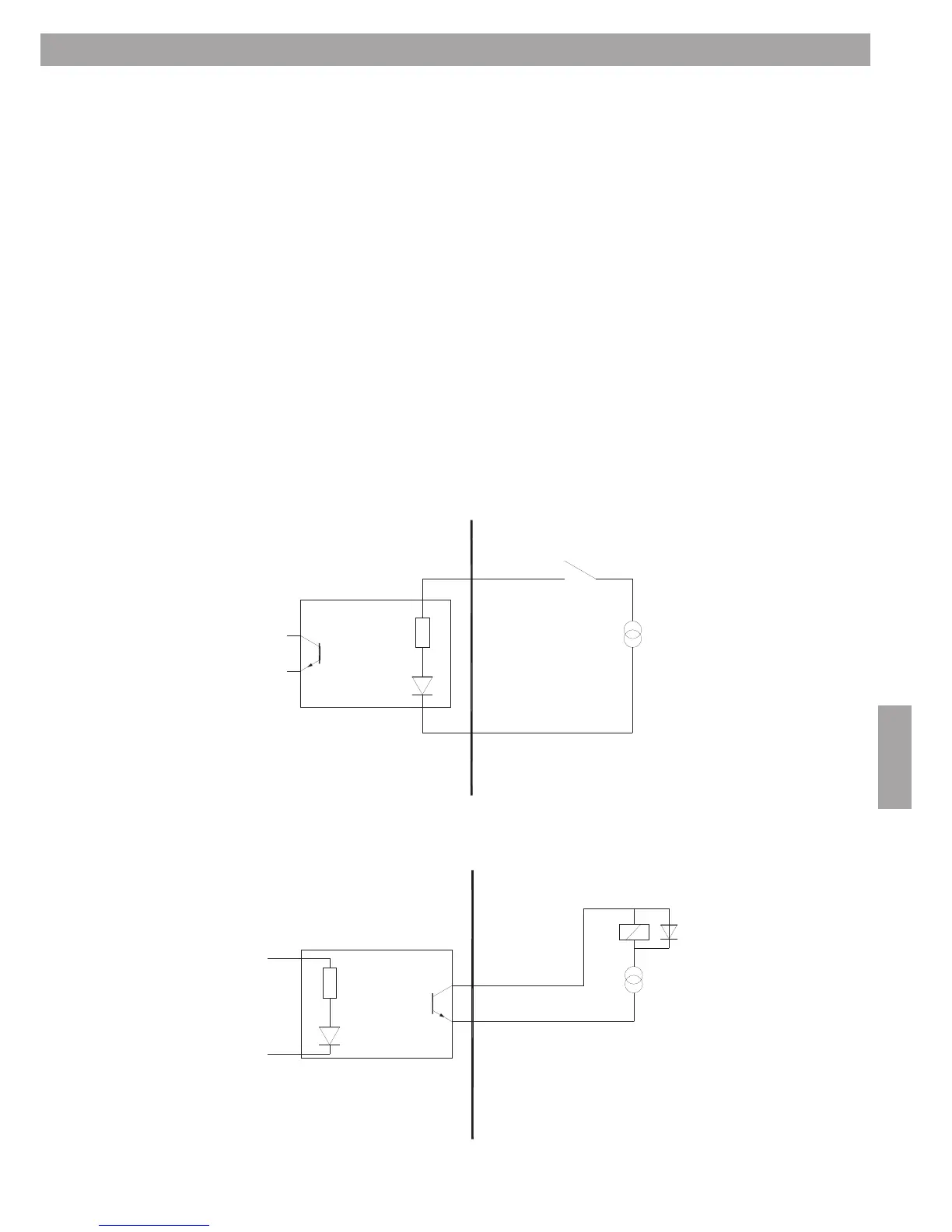

Dagramma di cablaggio degli 8 contatti di ingresso
Diagramma di cablaggio dell’uscita a collettore aperto
3.9 GPIO (General Purpose Input/Output)
CS-AMS-8
CS-AMS-8
