Desenganchar los tres pasadores
de seguridad (10) de bloqueo de
los pernos en las palancas de ele-
vación, prestando a no tocar las
t
uercas y contratuercas de manera
que en el montaje se encuentren
las mismas situaciones de parale-
lismo.
Una vez comprobado que no exis-
ten impedimentos, el plato puede
extraerse, girándolo ligeramente en
sentido antihorario, de manera que
todos los pernos salgan de los alo-
j
amientos.
En el montaje, realice al contrario
las operaciones indicadas arriba,
asegurándose de que el terminal
anterior del canal de expulsión se
introduzca correctamente en la salida del plato de corte.
Quitar el cable de accionamiento
del "Mulching".
Quitar el pasador (1) y extraer el
anillo (2). Aflojar la tuerca (3) y qui-
tar el cable (4).
Llevar el plato de regulación de la al-
tura de corte en posición «1».
Desenganchar el resorte (1) del aco-
plamiento de las cuchillas.
Aflojar el regulador acoplamiento (2)
y extraerlo del alojamiento.
Soltar la correa cuchillas (4) de la po-
lea de la fricción (5).
Extraer los dos pasadores de se-
guridad (6) de los dos pernos (7)
de la bielas anteriores, sin aflojar
o cambiar la posición de las tuer-
cas (8) y las contratuercas (9).
Quitar los dos pasadores de seguridad (10) de
los pernos posteriores, una vez comprobado
que no existen impedimentos, el plato puede
extraerse de manera que todos los pernos
salgan de los alojamientos.
HF2622H
♦
•HF2417HT•HF2417HM•
HF26••
◊
••HF24••
◊
••
HF24••
◊
••
6.2.2 Eje posterior
Está formado por un grupo monobloque sellado que no precisa manteni-
miento. Está provisto de una carga de lubrificante permanente que no ne-
c
esita sustitución o llenado.
6.2.3 Batería
Es fundamental efectuar un cuidadoso man-
tenimiento de la batería para garantizar una
larga duración de la misma.
L
a batería de su máquina deberá estar taxati-
vamente cargada antes del primo
uso ( 3.4).
En los periodos de inactividad, el nivel
de carga se puede mantener cons-
tante usnado el carga batería de man-
tenimiento sumnistrado, para dicho fin
la máquina está dotada de un conector
(1) que se une al correspondiente co-
nector del carga batería.
En este conector no deberá conectarse otro dispositivo
que no sea el carga batería.
El mantenimiento de la carga debe realizarse con el
carga batería, siguiendo las indicaciones indicadas en las instrucciones
de uso correspondientes. Otros sistemas de carga pueden dañar irrepa-
rablemente la batería.
Una batería descargada debe cargarse lo antes posible, de lo contrario se
podrían verificar daños irreparables en los elementos de la batería.
Controlar periódicamente el nivel del electrólito. Para los posible llenados,
usar EXCLUSIVAMENTE agua destilada para baterías.
6.3 CONTROLES Y REGULACIONES
6.3.1 Desmontaje, afilado y equilibrado de las cuchillas
Una cuchilla mal afilada arranca la hierba, reduce la capacidad de carga y
amarillea el prado.
Para acceder a las cuchillas es conveniente extraer el
plato de corte, dotado de un sistema de desenganche rápido que permite
la fácil remoción de la máquina.

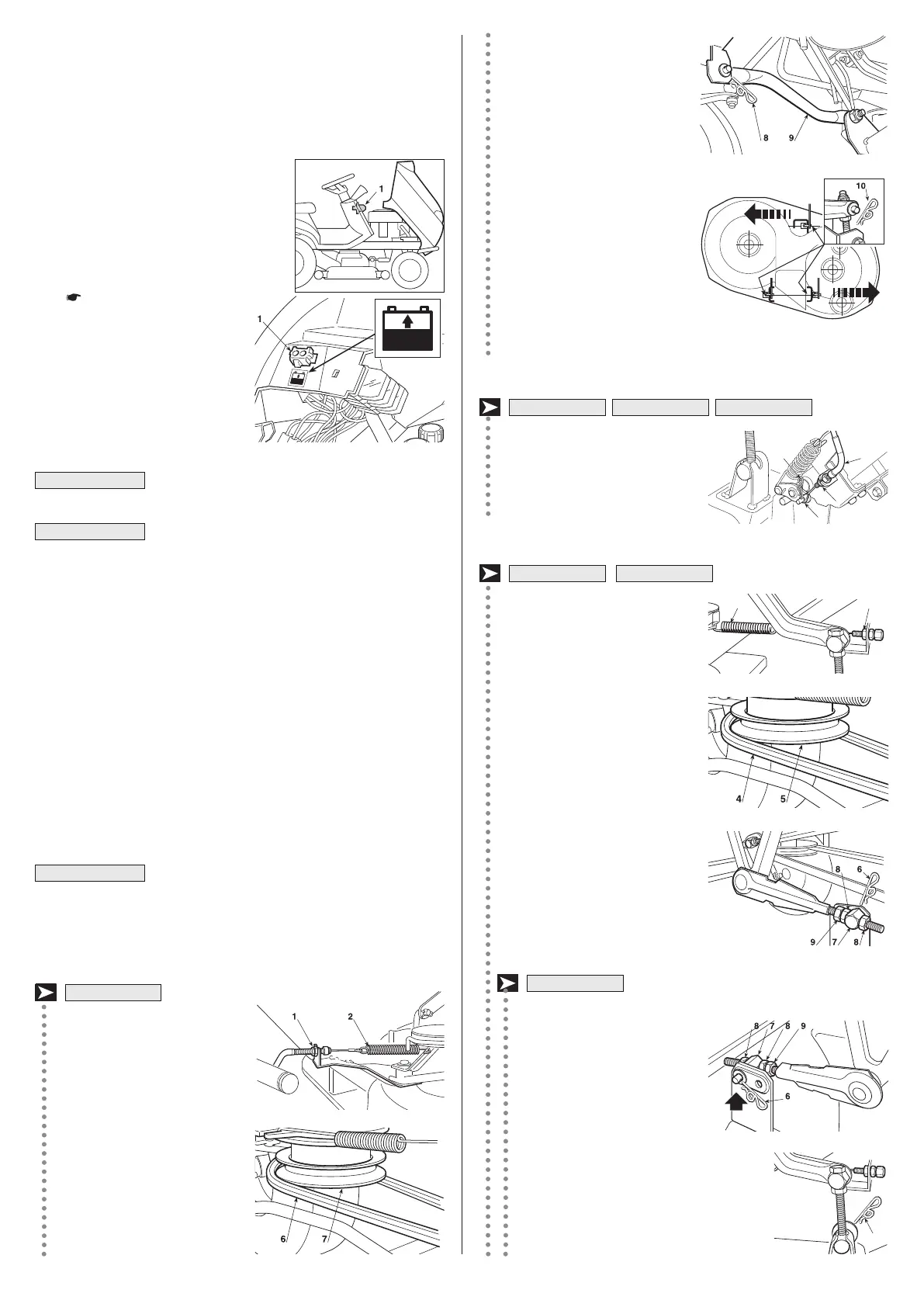

a) Remoción del plato de corte
Después de haber llevado la pa-
lanca de regulación de la altura de
corte a la posición «1», extraer el
regulador del cable de acopla-
miento (1) y desenganchar el re-
sorte (2).
Soltar la correa cuchillas (6) de la
polea de la fricción (7).
Extraer los dos pasadores de se-
guridad (8) que fijan las dos bielas
(9) al bastidor.
IMPORTANTE
IMPORTANTE
IMPORTANTE
HF2315
◊
••
15 ES
