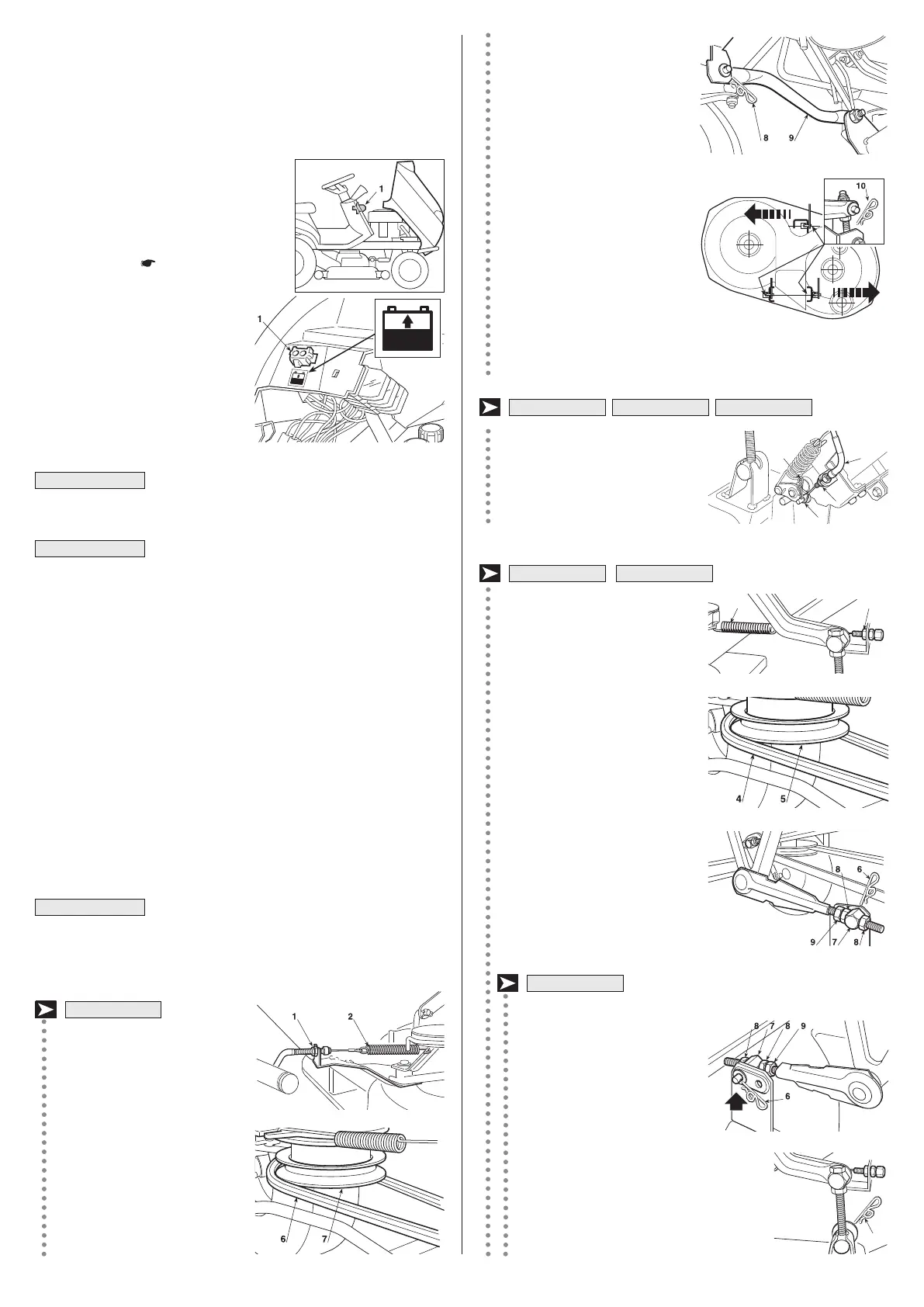

Décrocher les trois goupilles de sé-
curité (10) de blocage des pivots
sur les leviers de soulèvement, en
ayant soin de ne pas toucher aux
é
crous et contre-écrous pour pou-
voir retrouver au montage les
mêmes situations de parallélisme.
Après avoir vérifié qu'il n'y a aucun
problème, on peut enlever le pla-
teau, en le tournant légèrement
dans le sens inverse des aiguilles
d’une montre, pour que tous les pi-
v
ots sortent de leurs sièges.
Pour le remontage, exécuter les
opérations indiquées ci-dessus
dans l'ordre contraire, en veillant à
ce que le terminal antérieur de la goulotte d’éjection s’engage correcte-
ment dans la sortie du plateau de coupe.
Enlever le câble d’actionnement du
“Mulching”.
Enlever la goupille (1) et extraire
l’œillet (2). Desserrer l’écrou (3) et
enlever le câble (4).
Amener le levier de réglage de la
hauteur de tonte sur la position «1».
Décrocher le ressort (1) de l'em-
brayage lames
Desserrer le dispositif de réglage (2)
et l'ôter de son siège.
Libérer la courroie des lames (4) de la
poulie de l’embrayage (5).
Oter les deux goupilles de sécu-
rité (6) des deux pivots (7) des
bielles antérieures, sans desser-
rer ni modifier la position des
écrous (8) et contre-écrous (9).
Enlever les deux goupilles de sécurité (10)
des pivots arrière, puis, après s’être assuré
qu’il n’y a pas d’obstacles, on peut démonter
le plateau en l’extrayant de façon à ce que
tous les pivots sortent de leur siège.
HF2622H
♦
•HF2417HT•HF2417HM•
HF26••
◊
••HF24••
◊
••
HF24••
◊
••
6.2.2 Axe arrière
Il est constitué d’un groupe monobloc scellé et ne nécessite pas d’entre-
tien; il est chargé de lubrifiant permanent, qui n’a pas besoin de remplace-
m
ent ou d’appoint.
6.2.3 Batterie
Un entretien soigneux de la batterie est un
élément essentiel pour garantir une longue
durée de vie.La batterie de votre machine doit
impérativement être chargée avant la pre-
m
ière utilisation ( 3.4).
Durant les périodes d’inactivité, le ni-
veau de chargement peut être main-
tenu à l’aide du chargeur de batteries
de maintien fourni.
Dans ce but, la machine est dotée d’un
connecteur (1) à brancher sur le
connecteur du chargeur de batteries.
Aucun dispositif autre que le chargeur ne doit être
branché à ce connecteur.
Le maintien de la charge doit être effectué avec le
chargeur de batteries, en suivant les indications reportées dans les ins-
tructions d'utilisation correspondantes.D’autres systèmes de charge peu-
vent endommager irrémédiablement la batterie.
Une batterie déchargée doit être rechargée au plus vite, ou le manque de
charge peut provoquer des dommages irrémédiables aux éléments de la bat-
terie.
Contrôler périodiquement le niveau de l’électrolyte. S’il devait s’avérer né-
cessaire de le remplir, utiliser EXCLUSIVEMENT de l’eau distillée pour bat-
teries.
6.3 CONTRÔLES ET RÉGLAGES
6.3.1 Démontage, aiguisage et équilibrage des lames
Une lame mal aiguisée arrache l’herbe, réduit la capacité de chargement et
fait jaunir la pelouse.
Pour accéder aux lames, il convient de retirer le plateau
de coupe, équipé d’un système de décrochage rapide qui permet de le dé-
tacher de la machine.
a) Démontage du plateau de coupe
Après avoir placé le levier de ré-
glage de la hauteur de coupe sur la
position «1», ôter le dispositif de
réglage du câble d'embrayage (1)
et décrocher le ressort (2).
Libérer la courroie des lames (6) de
la poulie de l’embrayage (7).
Ôter les deux goupilles de sécurité
(8) qui fixent les deux bielles (9) sur
le châssis.
IMPORTANT
IMPORTANT
IMPORTANT
HF2315
◊
••
15 FR
