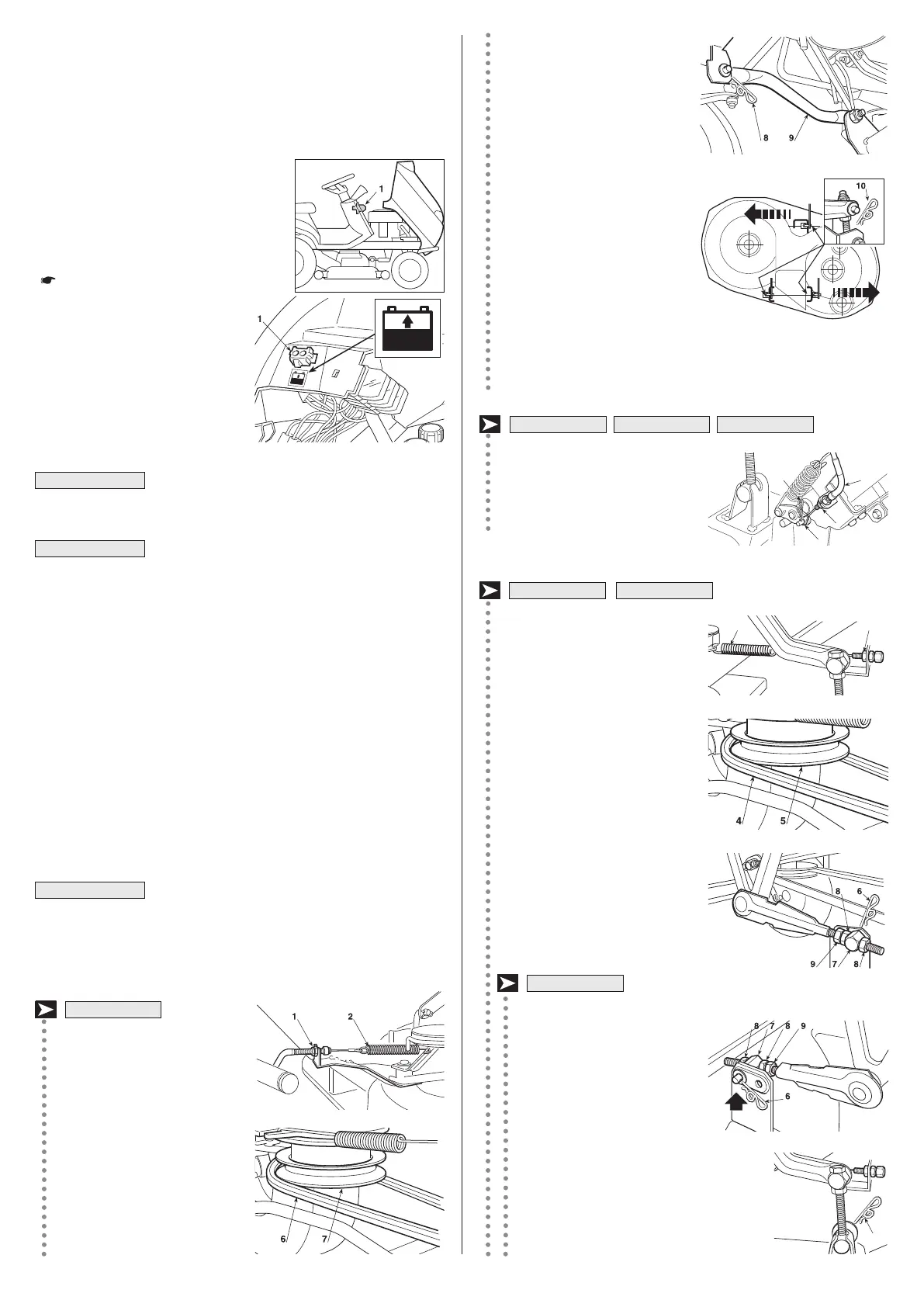

Die zwei Sicherheitssplinten (8)
herausziehen, welche die beiden
Schubstangen (9) auf dem Fahrge-
stell befestigen.
D
ie drei gefederten Splinte (10) zum
Sperren der Bolzen auf den Hubhebeln
herausziehen. Dabei ist darauf zu ach-
ten, dass die Muttern und Gegenmut-
tern nicht verstellt werden, so dass beim
Mon- tieren derselbe Zustand der Par-
allelität wieder angetroffen wird.
Nachdem man festgestellt hat, dass
keine Hindernisse vorhanden sind, kann
m
an das Mähwerk herausnehmen Es
ist zuerst leicht nach links zu drehen,
so dass die Bolzen aus ihren Sitzen
springen.Bei der Montage sind die oben
angegebenen Operationen in der um-
gekehrten Reihenfolge auszufüh- ren.Vergewissern Sie sich, dass der hintere An-
schluss des Auswurfkanals korrekt an den Ausgang des Mähwerks angeschlos-
sen wird.
Das Betätigungskabel des “Mul-
ching” entfernen. Den Splint (1) ent-
fernen und die Öse (2)
herausziehen. Die Mutter (3) lok-
kern und das Kabel (4) entfernen.
Den Einstellhebel der Höhe des Mäh-
werks in die Position «1» stellen.
Die Feder (1) der Kupplung des Mes-
sers lockern.
Den Regler der Kupplung (2) lockern
und aus seinem Sitz ziehen
Den Messerkeilriemen (4) von der
Kupplungs-Riemenscheibe (5) lösen.
Entfernen Sie die beiden Sicher-
heitssplinte (6) der beiden vorde-
ren Pleuelstifte (7), ohne die
Stellung der Muttern (8) und Kon-
termuttern (9) zu ändern, oder
diese anzuziehen.
Die zwei Sicherheitssplinten (10) der hinteren
Stifte entfernen, dann, nachdem man festge-
stellt hat, dass keine Hindernisse vorhanden
sind, kann das Mähwerk so herausgezogen
werden, dass die Bolzen aus ihren Sitzen
springen.
HF2622H
♦
•HF2417HT•HF2417HM•
HF26••
◊
••HF24••
◊
••
HF24••
◊
••
6.2.2 Hinterachse
Sie besteht aus einer geschlossenen Einheit und bedarf keiner Wartung.
Sie unterliegt einer Dauerschmierung, die weder Auswechselns noch
N
achfüllung bedarf.
6.2.3 Batterie
Es ist von grundlegender Bedeutung, eine
akkurate Wartung der Batterie vorzunehmen,
um sicherzustellen, dass sie eine lange Le-
bensdauer hat. Die Batterie Ihrer Maschine
m
uss unbedingt vor dem ersten Gebrauch
( 3.4) geladen werden.
Während Stillstandszeiten kann der
Ladezustand konstant gehalten wer-
den, indem das mitgelieferte Ladege-
rät verwendet wird. Hierfür ist die Ma-
schine mit einem Anschluss (1)
ausgestattet, der mit dem entspre-
chenden Anschluss des Ladegeräts
verbunden werden muss.
An diesen Anschluss darf kein anderes Gerät außer
dem Ladegerät angeschlossen werden.
Der Erhalt der Ladung muss mit dem Batterieladege-
rät erfolgen, indem man die Hinweise, die in dem Handbuch des Lade-
geräts aufgeführt sind, befolgt.Andere Ladesysteme können der Batterie
Schäden zufügen, die nicht zu beheben sind.
Eine entladene Batterie muss so bald wie möglich geladen werden sonst
können die Elemente der Batterie dauerhafte Schäden erleiden.
Regelmäßig den Elektrolytstand prüfen; um ggf. aufzufüllen, AUS-
SCHLIESSLICH destilliertes Wasser für Batterien verwenden.
6.3 KONTROLLEN UND EINSTELLUNGEN
6.3.1 Ausbau, Schärfen und Auswuchten der Messer
Ein schlecht geschärftes Messer reißt das Gras, vermindert die Leistungs-
fähigkeit und lässt den Rasen vergilben.
Um auf die Messer zuzugreifen wird empfohlen, das
Mähwerk, das mit einem Schnellverschlusssystem zum einfachen Ausbau
aus der Maschine ausgestattet ist, zu entfernen.
a) Ausbau des Mähwerks
Nachdem der Hebel zum Einstellen
der Höhe des Mähwerks auf Posi-
tion «1» gestellt worden ist, den
Regler des Kupplungskabels (1)
lockern und aus seinem Sitz her-
ausziehen und die Feder (2) aus-
haken.
Den Messerkeilriemen (6) von der
Kupplungs-Riemenscheibe (7) lö-
sen.
WICHTIG
WICHTIG
WICHTIG
HF2315
◊
••
15 DE
