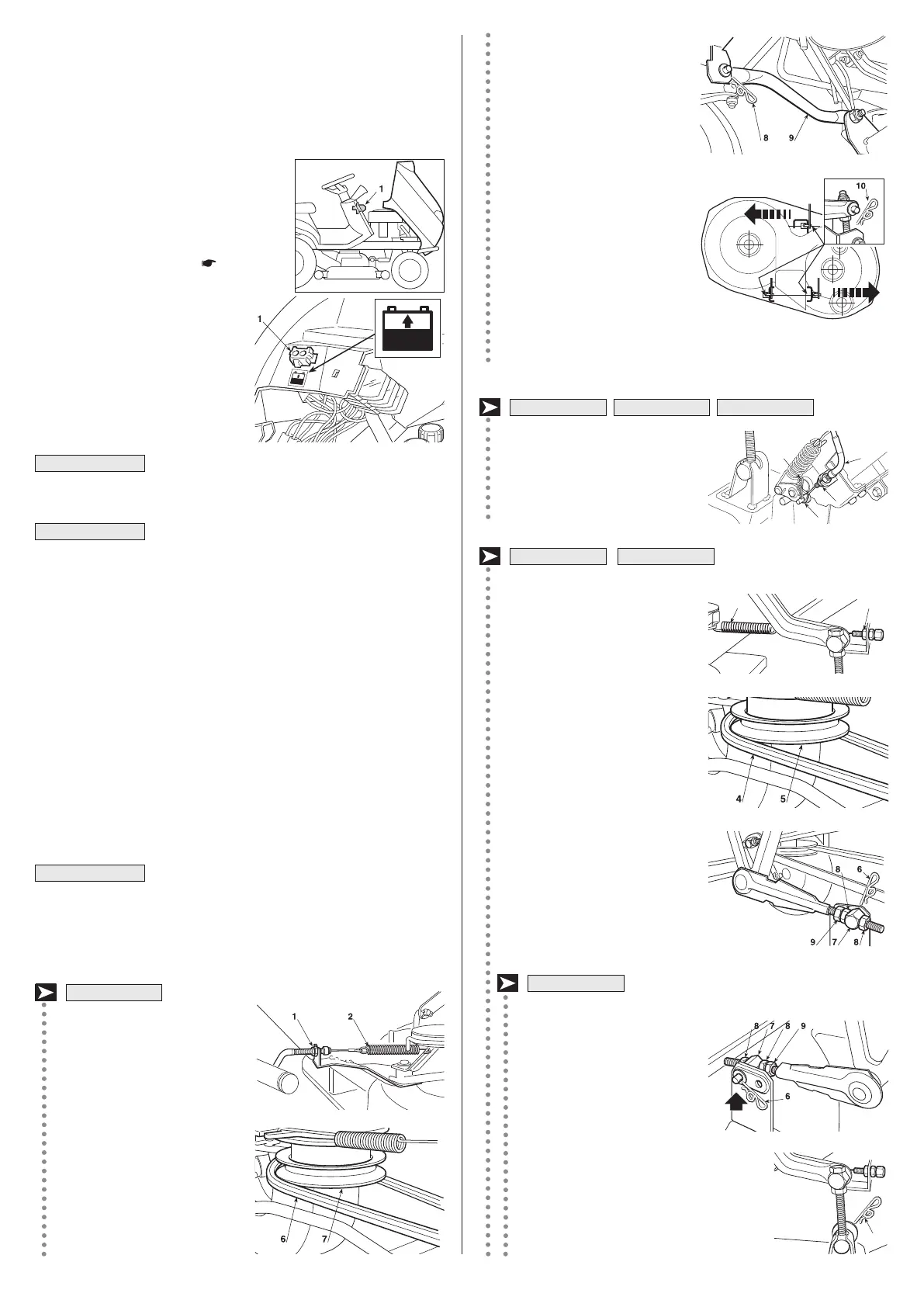

curezza (10) di bloccaggio dei
perni sulle leve di sollevamento,
avendo l’avvertenza di non toc-
care i dadi e controdadi in modo
d
a ritrovare al montaggio le
stesse situazioni di parallelismo.
Verificato che non vi siano im-
pedimenti, il piatto può essere ri-
mosso, ruotandolo leggermente
in senso antiorario, in modo che
tutti i perni fuoriescano dalle
sedi.
Al montaggio, eseguire a ritroso
le operazioni sopra indicate, as-
sicurandosi che il terminale an-
teriore del canale di espulsione
si imbocchi correttamente all’uscita del piatto di taglio.
Rimuovere il cavo di aziona-
mento del “Mulching”. Rimuove-
re la coppiglia (1) ed estrarre
l'occhiello (2). Allentare il dado
(3) e rimuovere il cavo (4).
Portare la leva di regolazione del-
l’altezza di taglio in posizione «1».
Sganciare la molla (1) dell’innesto
lame.
Allentare il registro di innesto (2)
e sfilarlo dalla sede.
Liberare la cinghia lame (4) dalla
puleggia della frizione (5).
Sfilare le due coppiglie di si-
curezza (6) dei due perni (7)
delle bielle anteriori, senza al-
lentare o modificare la posi-
zione dei dadi (8) e controdadi
(9).
Togliere le due coppiglie di sicurezza (10)
dei perni posteriori quindi, verificato che
non vi siano impedimenti, il piatto può es-
sere rimosso sfilandolo in modo che tutti
i perni fuoriescano dalle sedi.
HF2622H
♦
•HF2417HT•HF2417HM•
HF24••
◊
••
HF26••
◊
••HF24••
◊
••
6.2.2 Asse posteriore
È costituito da un gruppo monoblocco sigillato e non richiede ma-
nutenzione; è fornito di una carica di lubrificante permanente, che non
n
ecessita di sostituzione o rabbocco.
6.2.3 Batteria
L’accurata manutenzione della batteria è
fondamentale per garantirne una lunga
durata. La batteria della vostra macchina
deve essere tassativamente caricata
p
rima del primo utilizzo ( 3.4).
Nei periodi di inattività, il livello di
carica può essere mantenuto co-
stante utilizzando il carica batterie
di mantenimento fornito in dota-
zione; a tale scopo, la macchina è
dotata di un connettore (1), da col-
legare al corrispondente connet-
tore del carica batterie.
A questo connettore non deve essere collegato
nessun altro dispositivo che non sia il carica batterie.
Il mantenimento della carica deve avvenire con il
carica batterie, seguendo le indicazioni riportate nelle relative istru-
zioni d’uso. Altri sistemi di ricarica possono danneggiare irrime-
diabilmente la batteria.
Una batteria scarica deve essere ricaricata al più presto, altrimenti si
potrebbero verificare danni irreparabili agli elementi della batteria.
Controllare periodicamente il livello dell’elettrolito; per gli eventuali rab-
bocchi, usare ESCLUSIVAMENTE acqua distillata per batterie.
6.3 CONTROLLI E REGOLAZIONI
6.3.1 Smontaggio, affilatura ed equilibratura delle lame
Una lama male affilata strappa l’erba, riduce la capacità di carico e
fa ingiallire il prato.
Per accedere alle lame è opportuno rimuovere il
piatto di taglio, dotato di un sistema di sgancio rapido che ne per-
mette la facile rimozione dalla macchina.
a) Rimozione del piatto di taglio
Dopo aver portato la leva di re-
golazione dell’altezza di taglio
in posizione «1», sfilare il regi-
stro del cavo di innesto (1) e
sganciare la molla (2).
Liberare la cinghia lame (6)
dalla puleggia della frizione (7).
Sfilare le due coppiglie di sicu-
rezza (8) che fissano le due
bielle (9) al telaio.
Sganciare le tre coppiglie di si-
HF2315
◊
••
IMPORTANTE
IMPORTANTE
IMPORTANTE
15 IT
