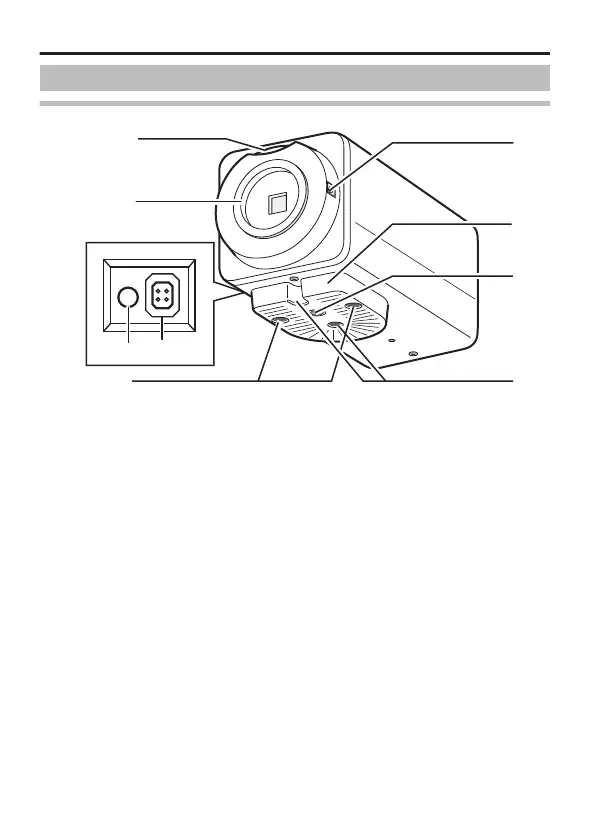

Names of Parts
Front/Top/Side
.
POWER
IRIS
B
G
D
I
A
H
E
C
F
A
Back focus adjustment ring
B
Lens mount
C
[POWER] Power indicator
D
[IRIS] Iris terminal
E
Camera-mounting bracket fastening screws (x2, M2.6 x 6 mm)
F
Rotation preventive hole
G
Camera mounting screw hole (1/4-20UNC)
H
Camera mounting bracket
I
Back focus fastening screw
Introduction
E-14
13
15
Table of Contents
English
8
Default Chapter
2
Safety Precautions
2
Information for Users on Disposal of Old Equipment
3
Introduction
6
Features
6
Table of Contents
8
Contents
10
How to Read this Manual
10
Operating Precautions
11
Names of Parts
14
Connection/Installation
16
Quick Installation
16
System Connection
18
Mounting the Lens
20
Connection
21
Alarm Input
23
Alarm Output
23
Mounting the Camera
24
Setting/Adjustment
26
Switch Settings
26
Adjusting the Back Focus
28
Fine-Tuning the Focus
30
Adjusting the Auto White Balance
31
Menu Settings
32
Menu Screen Flow
32
Menu Setting
34
Scene File
35
Basic Settings
36
Video Settings
44
Video Effect
46
Motion Detect
47
Maintenance
49
Privacy Mask
51
Aux Function
52
Default Values of Scene Files
54
Detailed Settings
54
Motion Detect Area Setting
56
Scene Name/Camera Title Setting
58
Operation Procedure
59
Manual White Balance Adjustment
60
Output of Black-And-White/Colour Switch Signal
61
Controlling Black-And-White/Colour Switch Signal Externally
63
Privacy Mask Setting
65
BLC Photometry Area Setting
66
Troubleshooting
67
Deutsch
70
Index
70
Specifications
71
Einleitung
81
Hinweise zu dieser Anleitung
82
Vorsichtshinweise für die Bedienung
83
Name der Teile
86
Anschluss/Installation Schnellinstallation
88
Systemanschluss
90
Anbringen des Objektivs
92
Anschluss
93
Montage der Kamera
96
Einstellung/Anpassung
98
Schaltereinstellungen
98
Anpassen der Optischen Schnittweite
100
Feinabstimmung des Fokus
102
Anpassung des Automatischen Weißabgleichs
103
Agc
104
Alc Settings
104
Blc
104
C Camera Title
104
Day/Night
104
Monitor Type
104
Menüeinstellungen
104
Schema des Menübildschirms
104
Privacy Mask
105
Menüeinstellung
106
Detaillierte Einstellungen
107
Standardwerte der Szenendateien
107
Scene File
108
Wide-D
108
Einstellung des Bewegungsmelder-Bereichs
109
Szenenname/Kameratitel-Einstellung
111
Manuelle Anpassung des Weißabgleichs
113
Ausgabe des Signals für den Wechsel zwischen Schwarz-Weiß-/Farbe
114
Externe Kontrolle Schwarz-Weiß-/Farb-Signalwechsels
116
Einstellung der Maskenfunktion
118
Einstellung des Fotometriebereichs für den Gegenlichtkompensation
119
Andere Fehlerbehebung
120
Technische Daten
123
Français
130
Introduction
131
Comment Lire Ce Manuel
132
Précautions D'utilisation
133
Noms des Pièces
136
Connexion/Installation
138
Installation Rapide
138
Connexion du Système
140
Installation de L'objectif
142
Connexion
143
Installation de la Caméra
146
Réglages/Ajustements
148
Réglages des Commutateurs
148
Ajustement de la Mise Au Point Arrière
150
Réglage Précis de la Mise Au Point
152
Ajustement de L'équilibrage Automatique des Blancs
153
Réglages du Menu
154
Présentation de L'écran Menu
154
Réglage du Menu
156
Réglages Détaillés
157
Valeurs Par Défaut des Fichiers de Scènes
157
Réglage de la Zone de Détection des Mouvements
159
Réglage du Nom de Scène/Titre de Caméra
161
Ajustement Manuel de L'équilibrage des Blancs
163
Sortie du Signal de Commutation Noir Et Blanc/Couleur
164
Contrôle Externe du Signal de Commutation Noir Et Blanc/Couleur
166
Réglage du Masque de Confidentialité
168
Réglage de la Zone de Photométrie BLC
169
Résolution de Problèmes
170
Spécifications
173
Precauciones de Seguridad
176
Español
180
Introducción
182
Cómo Leer Este Manual
182
Instrucciones de Utilización
183
Nombres de las Piezas
186
Conexión/Instalación
188
Instalación Rápida
188
Conexiones del Sistema
190
Montaje del Objetivo
192
Conexión
193
Montaje de la Cámara
196
Configuración/Ajuste
198
Configuración de Los Conmutadores
198
Ajuste del Foco Posterior
200
Puesta a Punto del Enfoque
202
Ajustar el Balance Automático de Blancos
203
Ajustes del Menú
204
Flujo de Pantallas del Menú
204
Ajuste del Menú
206
Ajustes Detallados
207
Valores Predeterminados de Los Archivos de Escena
207
Ajuste del Área de Detección de Movimiento
209
Ajuste del Nombre de Escena/Cámera
211
Ajuste Manual del Balance de Blancos
213
Salida de la Señal de Conmutación de Blanco y Negro/Color
214
Control Externo de la Señal de Conmutación de Blanco y Negro/Color
216
Ajuste de la Máscara de Privacidad
218
Ajuste del Área de Fotometría BLC
219
Varios
220
Resolución de Problemas
220
Especificaciones
223
Precauzioni DI Sicurezza
226
Italiano
230
Default Chapter
232
Lettura DI Questo Manuale
232
Precauzioni Operative
233
Nomi Delle Parti
236
Connessione/Installazione
238
Installazione Rapida
238
Collegamento al Sistema
240
Montaggio Della Lente
242
Connessione
243
Montaggio Della Videocamera
246
Impostazione/Regolazione
248
Impostazioni Dell'interruttore
248
Regolazione Della Focalizzazione Posteriore
250
Fine-Tuning Della Focalizzazione
252
Regolazione del Bilanciamento del Bianco Automatico
253
Impostazioni DI Menu
254
Struttura Dello Schermo del Menu
254
Impostazione del Menu
256
Impostazioni Dettagliate
257
Valori Predefiniti Dei File Scena
257
Impostazione Area Motion Detect
259
Impostazione Nome Scena/Titolo Videocamera
261
Regolazione del Bilanciamento del Bianco Manuale
263
Uscita del Segnale Dell'interruttore Bianco E Nero/Colore
264
Controllo del Segnale Dell'interruttore Bianco E Nero/Colore Dall'esterno
266
Impostazione Della Maschera Privacy
268
Impostazione Dell'area Fotometria BLC
269
Risoluzione Dei Problemi
270
Caratteristiche Tecniche
273
Русский
280
Введение
282
Как Читать Это Руководство
282
Меры Предосторожности При Работе
283
Названия Деталей
286
Подключение/Монтаж
288
Быстрый Монтаж
288
Подключение Системы
290
Установка Объектива
292
Подключение
293
Крепление Камеры
296
Настройка/Регулировка Параметры Переключателей
298
Настройка Заднего Фокуса
300
Точная Настройка Фокуса
302
Настройка Автоматического Баланса Белого
303
Настройки Меню
304
Структура Экрана Меню
304
Настройка Меню
306
Подробные Настройки
307
Показатели Файлов Сцен По Умолчанию
307
Настройка Области Распознания Движения
309
Настройка Названия Сцены/Названия Камеры
311
Ручное Регулирование Баланса Белого
313
Выходной Сигнал Черно-Белого/Цветного Переключателя
314
Внешнее Управление Сигналом Черно-Белого/Цветного Переключателя
316
Настройка Скрывающей Маски
318
Настройка Зоны Фотометрии BLC
319
Прочие Сведения
320
Поиск И Устранение Неисправностей
320
Технические Характеристики
323
