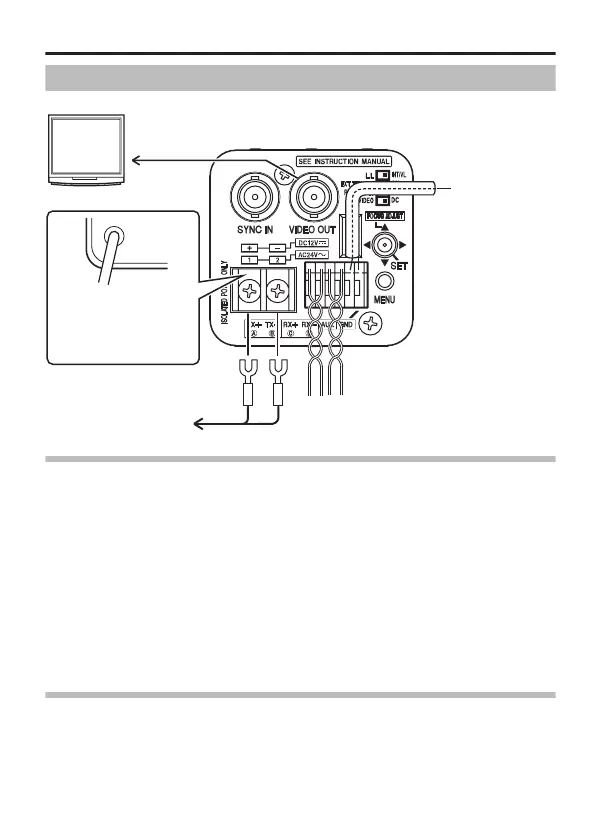

Подключение
.
(A стр. 19)
(A
стр. 19)
(A
стр. 19)
(A
стр. 21)
(A
стр. 20)
К источнику питания 12 В постоянного
тока или 24 В переменного тока
(TK-C9510E)
Подключение к устройству дистанционного
управления и т.п .
Mонитора
Подключение к
внешнему
устройству
(например, датчику)
К розетке 220-240 В
переменного тока
(TK-C9511EG)
Подключение управляющего сигнала
v
Для систем, использующих RM-P2580, осуществите подключение с помощью
кабеля управляющего сигнала.
v
Рекомендуется использовать четырехжильную (две пары) витую пару с
диаметром проводника как минимум 0,65 мм и характеристическим
импедансом 110K.
v
Подключите кабели таким образом, чтобы сигналы TX+ и TX-, а также RX+ и
RX- были парами.
v
Максимальное расстояние соединительного кабеля для RM-P2580 не
должно превышать 1.200 м.
(RM-P2580 позволяет подключение нескольких камер (до 16) к паре. В
данном случае общая длина кабеля не должна превышать 1.200 м.
Вышесказанное применимо к случаям, когда сопротивление проводника
кабеля 100 K или менее, а характеристический импеданс 110 K.)
Подключение монитора
Подключите с использованием коаксиального кабеля (BNC) 75 K, например
RG-59 или RG-11.
Подключение/монтаж
R-19
