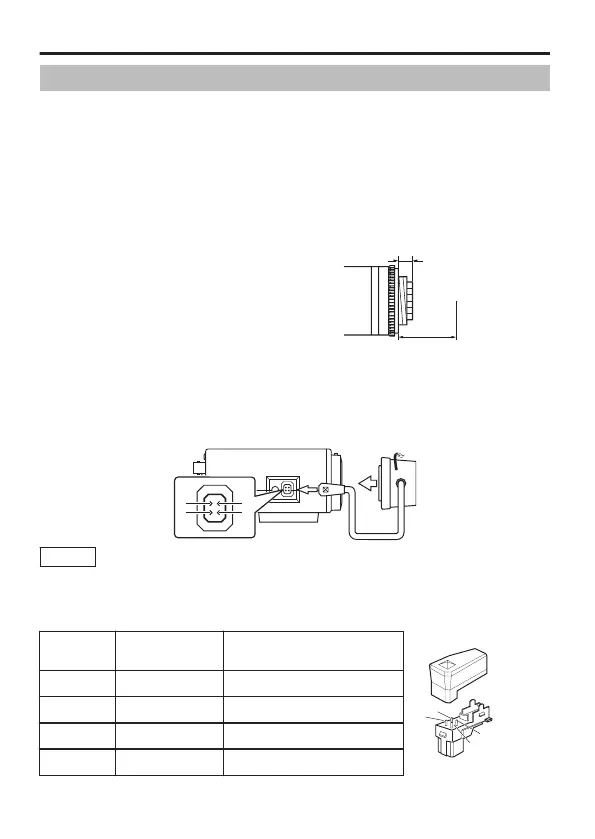

Montaje del objetivo
1
Compruebe qué método o técnica de montaje debe emplear antes de hacer
la instalación.
Esta cámara es compatible con un objetivo montado en CS.
Para usar un objetivo montado en C, se necesita un adaptador para montaje en C.
Para obtener más información sobre el adaptador para montaje en C, póngase en
contacto con su distribuidor de JVC.
No utilice nunca un objetivo que exceda la dimensión (a) de la figura mostrada a
continuación, pues ello dañaría la parte interna de la cámara y no permitiría que la
instalación se realice normalmente. Como resultado, se produciría un fallo de
funcionamiento.
Dimensión (a)
:
5,5 mm o inferior
Enfoque de la brida (b)
:
12,5 mm
2
Gire el objetivo en el sentido de las agujas de un reloj asegurándolo sobre la cámara.
3
Configure el conmutador de selección del objetivo [IRIS VIDEOlDC] (A p. 13) del
panel posterior en función del objetivo que se esté utilizando.
4
Compruebe la disposición de las clavijas y conecte el cable del objetivo al enchufe.
.
Memo
v
Si el enchufe del cable del objetivo es diferente, conecte un enchufe de
cuatro clavijas. Para obtener más información sobre el enchufe de
cuatro clavijas, póngase en contacto con su distribuidor de JVC.
(N.º de pieza: SCV2859-001)
N.º de
clavijas
Objetivo IRIS CC Objetivo con iris de vídeo
1 Amortiguamiento (-) +9 V (máximo de 50 mA)
2 Amortiguamiento (+) NC
3 Impulso (+) Señal de vídeo
4 Impulso (-) TIERRA
Enchufe de 4 clavijas
1
2
3
4
Conexión/Instalación
S-18
