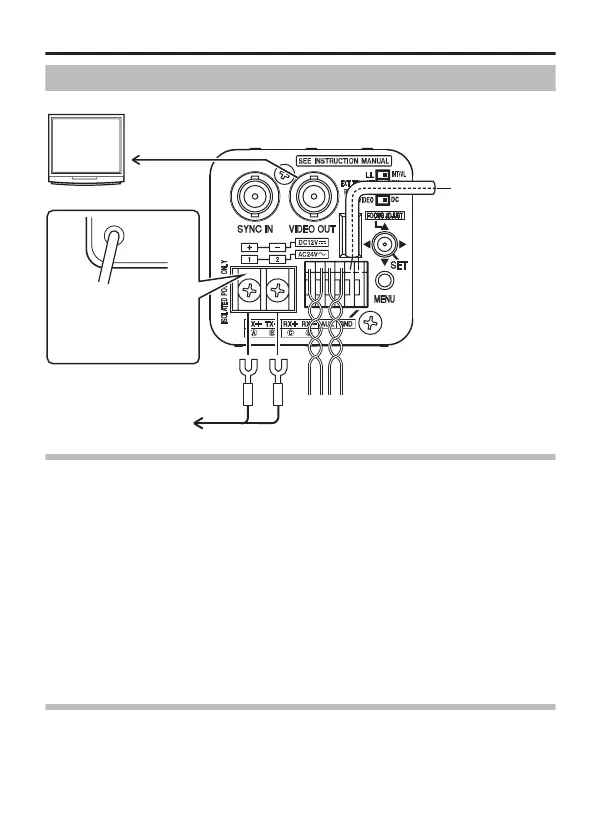

Connexion
.
(A
p.
19)
(A
p.
19)
(A
p.
19)
(A p. 21)
(A
p.
20)
(TK-C9510E)
Moniteur
(TK-C9511EG)
Vers la sortie 220 V à
240 V c.a
Vers l’alimentation 12 volts c.c.
ou 24 volts c.a
Relier à un dispositif
externe
(p. ex. capteur)
Relier à une unité de contrôle
à distance, etc.
Connexion des signaux de contrôle
v
Connectez les systèmes utilisant le terminal RM-P2580 au moyen d’un câble
de signaux de contrôle.
v
Un câble à quatre âmes (deux paires) torsadé avec un diamètre conducteur
d’au moins 0,65 mm et une impédance caractéristique de 110 K est
recommandé.
v
Connectez les câbles de sorte à ce que les signaux TX+/TX- forment une
paire et les signaux RX+/RX- en forment une autre.
v
La distance de connexion maximum avec le terminal RM-P2580 est de 1.200
m.
(Le terminal RM-P2580 permet de connecter plusieurs caméra (jusqu’à 16
unités) à une paire de câbles. Dans ce cas de figure, la longueur totale du
câble ne doit pas dépasser 1.200 m. Ce qui précède s’applique lorsque la
résistance conductrice du câble est inférieure ou égale à 100 K, et
l’impédance caractéristique est de 110 K.)
Connexion du moniteur
Réalisez la connexion au moyen d’un câble coaxial (BNC) 75 K, de type RG-59
ou RG-11.
Connexion/Installation
F-19
