Подключение системы

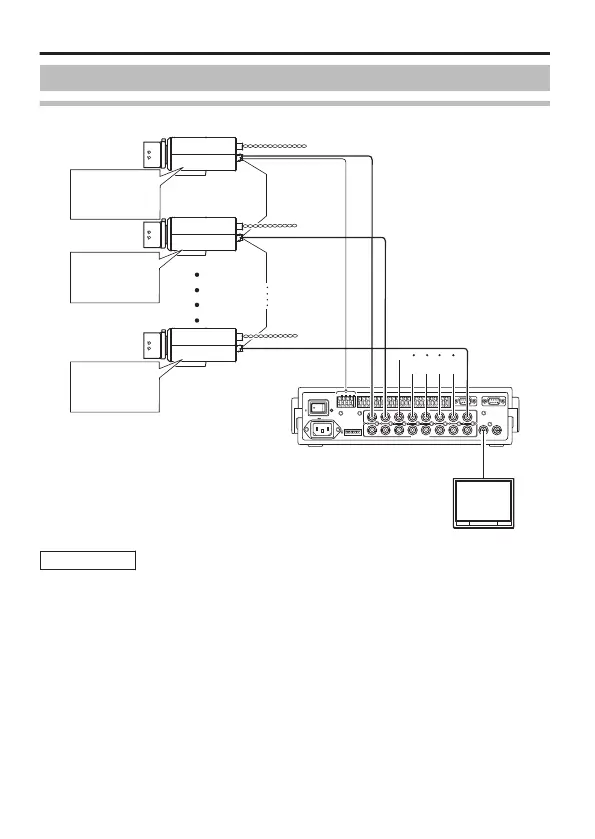

Схема подключения
.
1
TO CAMERA DATA I / O
RX
+
RX
-
TX
+
TX
-
COM 1 2 3 4 5 6 7 8 COM 9/1 10/2 11/3 12/4 13/5 14/6 15/7 16/8 COM COM COM
CAMERA
SW
UNIT
ALARM AUTO
431 2 875 6
2 3 4 5 6 7
8
1
MONITOR
OUTPUT
MONITOR
SERIAL-2SERIAL-1
VIDEO INPUT
VIDEO OUTPUT
OUTPUT
2
1
ON
2 3 4 5 6 7
8
ALC
LEVEL
Av Pk
L H
ALC
LEVEL
Av Pk
L H
ALC
LEVEL
Av Pk
L H
MACHINE ID : 8
(Экран меню)
RX TERM : ON
(переключателей)
MACHINE ID : 2
(Экран меню)
RX TERM : OFF
(переключателей)
MACHINE ID : 1
(Экран меню)
RX TERM : OFF
(переключателей)
RM-P2580
Кабель видеосигнала
Mонитора
ВИДЕОКАМЕРА 8
ВИДЕОКАМЕРА 2
ВИДЕОКАМЕРА 1
Кабель подачи
управляющего
сигнала
Кабель питания
Заметки
v
Во время управления с помощью RM-P2580, выберите „JCCP“
для пункта [COMMUNICATION] на экране [MAINTENANCE]. На
экране [COMMUNICATION (JCCP)] установите [PROTOCOL 1] на
„MULTIDROP“, а [PROTOCOL 2] на „DUPLEX“.
v
Для управления с помощью устройства, отличного от RM-P2580,
осуществите настройку с помощью переключателей и экрана
меню в соответствии с используемой системой.
v
Для систем с RM-P2580 несколько камер (до 16) подключаются
с помощью кабелей управляющего сигнала. Вся система не
будет функционировать как таковая, если настройки
переключателя для какой-либо из камер неверны.
"Подключение кабеля управляющего сигнала на камере (задняя
панель)" (A стр. 17)
Подключение/монтаж
R-16
