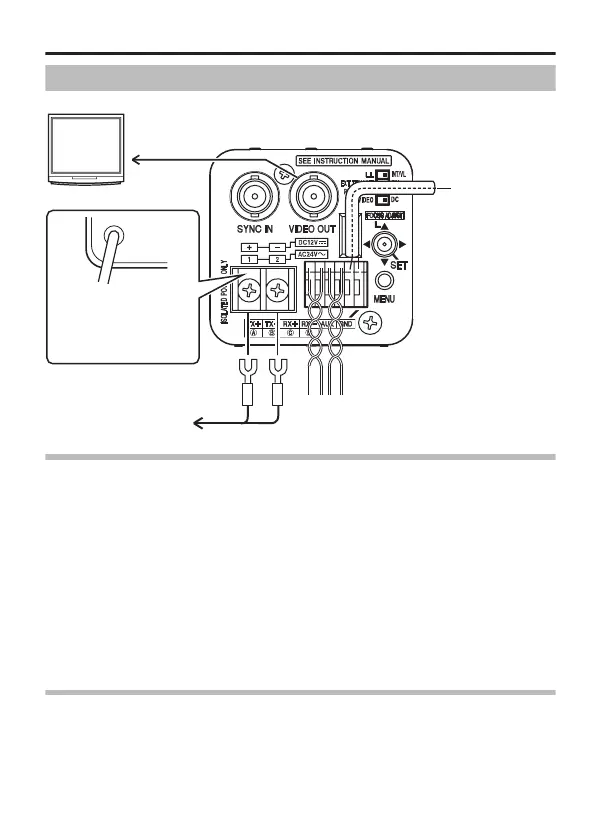

Connessione
.
(A pag. 19)
(A pag. 19)
(A pag. 19)
(A
pag.
21)
(A
pag. 20)
(TK-C9510E)
Monitor
(TK-C9511EG)
Ad uscita 220 V CA -
240 V CA
Alla fornitura di alimentazione
24 V CA o 12 V CC
Collegamento a
dispositivo esterno
(ad es. sensore)
Collegamento a unità
telecomando, ecc.
Collegamento segnale di controllo
v
Per i sistemi che utilizzano RM-P2580, effettuare il collegamento utilizzando
un cavo del segnale di controllo.
v
Si consiglia l’uso di un cavo a quattro anime (due coppie) a doppino
intrecciato con un diametro del conduttore di almeno 0,65 mm e
un’impedenza caratteristica di 110 K.
v
Collegare i cavi in modo che i segnali TX+/TX- formino una coppia e i segnali
RX+/RX- ne formino un’altra.
v
La distanza di collegamento massima con RM-P2580 è 1200 m.
(RM-P2580 consente il collegamento di più videocamere (fino a 16 unità) a
una coppia di cavi. In questo caso, la lunghezza totale del cavo non deve
superare i 1200 m. Quanto sopra vale nei casi in cui la resistenza del
conduttore del cavo non sia superiore a 100 K e l’impedenza caratteristica
sia 110 K.)
Collegamento del monitor
Collegare utilizzando un cavo coassiale da 75 K (BNC) come un RG-59 o
RG-11.
Connessione/installazione
I-19
